Старый мармит без шильдика: как подобрать нагреватель, если неизвестна модель

Мармит перестал держать температуру, табличка с моделью потеряна, а поиск по фотографии выдаёт похожие, но неподходящие нагреватели. В такой ситуации модель оборудования полезна, но не всегда обязательна: исходные данные можно восстановить по самому узлу. Главное — не свести подбор к совпадению внешнего контура.

Сначала подтвердить, что неисправен нагреватель

Отсутствие нагрева не доказывает обрыв ТЭНа. Причиной могут быть терморегулятор, ограничитель температуры, контактное соединение или цепь питания. Проверку выполняет квалифицированный специалист с отключением питания и защитой от случайного включения.

Для заявки полезно записать установленную причину неисправности: обрыв, повреждение оболочки, неудовлетворительное сопротивление изоляции либо механическое разрушение. Проверка обычным мультиметром не заменяет профессиональное измерение сопротивления изоляции.

Если нагреватель перегорел из-за работы без воды или неисправного регулирования, установка новой детали без устранения причины может закончиться повторным отказом.

Какие фотографии нужны

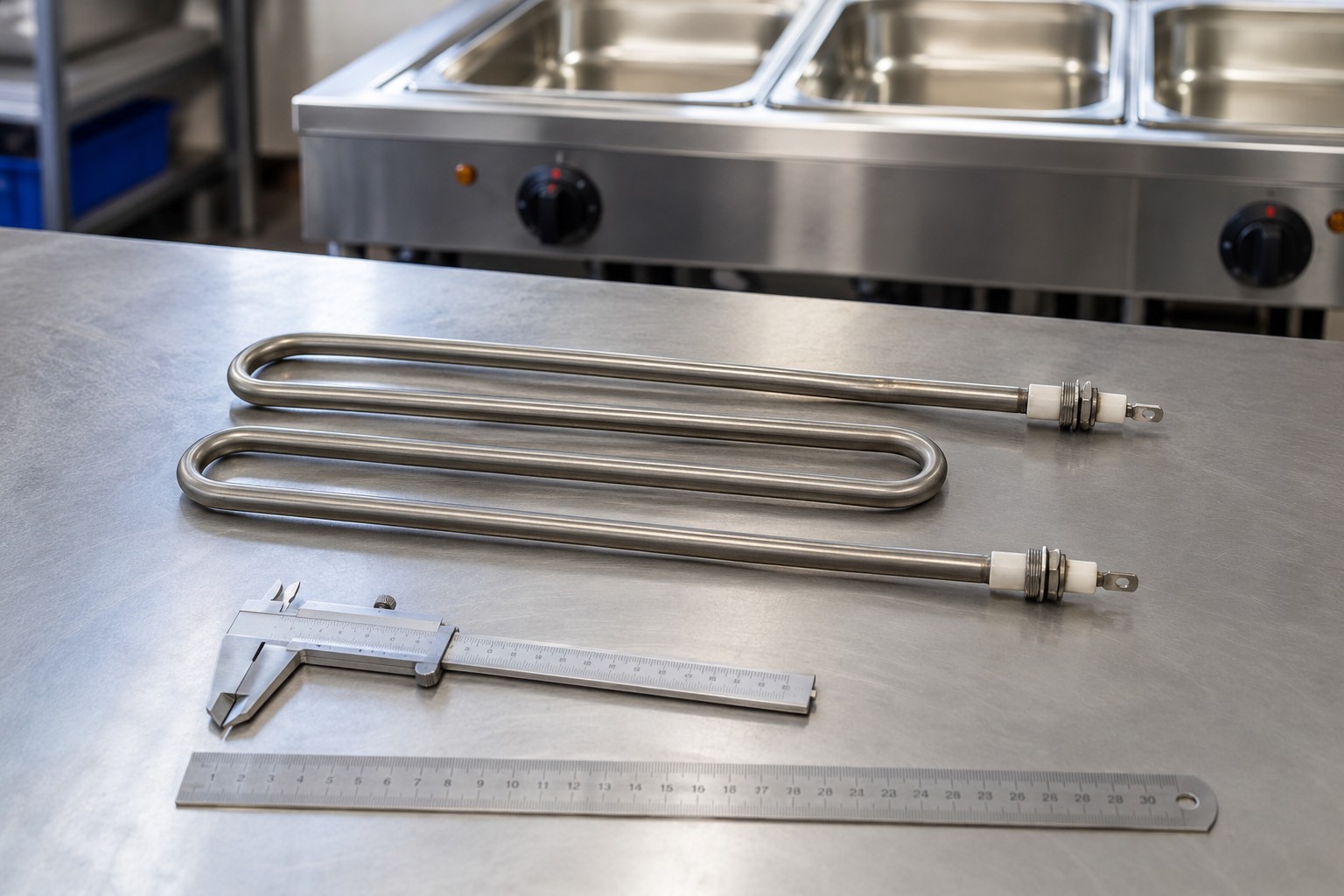

Подготовьте общий вид оборудования, место установки, снятый нагреватель, крепления и выводы. Маркировку снимайте отдельно при хорошем освещении. Фото с линейкой помогает понять масштаб, но не заменяет размерный эскиз.

Особенно важно сохранить сведения о соединении проводов. Демонтаж и фиксацию схемы поручают специалисту; открывать электрооборудование под напряжением ради фотографии нельзя.

Что измерить на снятом образце

В эскизе указывают:

• наружные габариты и форму нагревателя;
• диаметр трубки или размеры другого нагревательного элемента;
• расстояния между центрами крепёжных отверстий;
• посадочные размеры, резьбу и толщину прижимных деталей;
• расположение выводов и свободное пространство для подключения;
• длину ненагреваемых участков, если она известна из документации.

Повреждённый образец может быть деформирован. Поэтому размеры сверяют с посадочным местом, а не только со старой деталью. По внешнему виду нельзя надёжно установить материал оболочки, внутреннее устройство или допустимую температуру.

Электрические параметры: оборудование и элемент — не одно и то же

Запишите мощность и напряжение каждого нагревателя, количество элементов и схему их соединения. Напряжение питания мармита не обязательно совпадает с напряжением отдельной детали.

Например, два одинаковых элемента на 104 В могут быть последовательно включены в сеть 208 В. Выбрать замену только по напряжению оборудования в этом случае недостаточно. Электрическую совместимость проверяют до изготовления или заказа.

Сопротивление исправного аналогичного элемента может помочь проверке, но измеренное значение само по себе не подтверждает исходные мощность, материал и режим работы неизвестного нагревателя.

Уточнить условия нагрева

Нагреватель может работать в воде, передавать тепло через стенку ёмкости или находиться в воздушной полости. Эти исполнения не взаимозаменяемы только потому, что имеют одинаковую мощность.

Для подбора нужны рабочая среда, температура, способ установки, режим эксплуатации и условия очистки. Если деталь контактирует с пищевой средой, отдельно согласуют материал и применимые требования к оборудованию.

Когда нужен физический образец

Образец особенно полезен при сложных изгибах, нестандартном креплении и недостатке места. Но он не снимает вопросов об электрических параметрах и рабочей среде. Перед изготовлением согласуют чертёж и техническое задание; при изменении конструкции требуется оценка совместимости с оборудованием.

Что отправить для расчёта

Краткая заявка: «Нужна замена нагревателя мармита. Модель неизвестна. Прилагаем фотографии, эскиз, маркировку, схему соединения. Среда — …, температура — …, количество — …». Неизвестные значения лучше так и обозначить, а не заполнять предположениями.

Для обращения в ТЭН-Миасс подготовьте этот комплект: он поможет проверить возможность подбора или изготовления. Стоимость и срок определяются после уточнения исполнения; совпадение фотографии не является подтверждением готового аналога.

Дополнительно: Изготовление ТЭНов по образцу.

Повод для материала — публичный вопрос ремонтника о старом мармите. Это не выполненный заказ ТЭН-Миасс; фотографии и комментарии участников не воспроизводятся. Материал не заменяет документацию оборудования и работу квалифицированного специалиста.

Что важно проверить перед заказом

Подтвердить причину отказа; сверить размеры с посадочным местом; отдельно установить напряжение элемента и питание аппарата; описать среду и режим. Неизвестные параметры отметить как неизвестные.

Частые вопросы

Технические источники и границы примера

Chromalox: калькулятор закона Ома — связь напряжения, сопротивления, тока и мощности. Числа в статье рассчитаны для указанных условий, а не измерены на аппарате из обсуждения.

HSE: безопасное обслуживание электрооборудования — отключение, проверка отсутствия напряжения и компетентность исполнителя. Это справочный источник, не замена российским требованиям и документации изготовителя.
