ТЭН для самогонного аппарата: мощность, нержавейка и резьба под бак
Для браги 20 литров с нагревом от 20 до 90°C за 30 минут нужно около 3,25 кВт - считается по формуле P = 0,00116 × V × ΔT / t, не на глаз. Материал - нержавеющая сталь 08Х18Н10Т (AISI 321), медь и латунь в пищевой ряд не входят. Резьба в баке чаще всего G1 1/4 (наружный диаметр 41,9 мм) или G1 1/2 (47,8 мм) - перед заказом мерить штангенциркулем, разница всего 6 мм. А привкус гари в дистилляте почти всегда идёт не от материала, а от завышенной ваттной нагрузки на трубке.
Сколько мощности нужна: считаем, не берём с запасом наугад
Мощность ТЭНа для самогонного аппарата считают по той же формуле, что для водонагревателя: P = 0,00116 × V × ΔT / t, где V - объём браги в литрах, ΔT - разница температур в градусах, t - время нагрева в часах.
Пример: бак на 20 литров, брага нагревается с комнатных 20°C до 90°C (чуть ниже закипания, чтобы не захватить осадок раньше времени), время нагрева - 30 минут (0,5 ч).
P = 0,00116 × 20 × 70 / 0,5 = 3,25 кВт.
Берут ближайший серийный типоразмер с запасом - 3,5 кВт, он же компенсирует потери тепла через крышку и стенки бака. На 40 литрах тем же расчётом выходит около 6,5 кВт, на 10 литрах - порядка 1,6 кВт.
| Признак | Причина | Что менять |
|---|---|---|
| Греет медленно, до закипания 1,5–2 часа | Мощность занижена под объём бака | Пересчитать по формуле, взять ТЭН мощнее |
| Привкус гари в дистилляте, на трубке нагар | Завышена ваттная нагрузка - одна мощная трубка вместо распределённой | Разбить мощность на 2 элемента или взять трубку длиннее |
| Автомат выбивает через 5–10 минут работы | Пробой изоляции, старый или кустарный ТЭН без паспорта | Заменить, проверить сопротивление изоляции мегаомметром |
| ТЭН сгорел за одну-две перегонки | Уровень браги упал ниже ТЭНа, сухой ход | Поставить термовыключатель или реле уровня |
| Резьба не садится в штуцер бака | Перепутан размер - G1 1/4 вместо G1 1/2 (или наоборот) | Замерить наружный диаметр резьбы штангенциркулем до заказа |
Почему пригорает брага: дело в ваттной нагрузке, не в самой мощности
Одна и та же мощность 3,5 кВт даёт разный результат в зависимости от того, как она распределена по трубке. Ваттная нагрузка q = P / (π·d·L) показывает, сколько ватт снимается с квадратного сантиметра оболочки. Для стоячей жидкости в баке (конвекция слабая, циркуляции почти нет) допустимый диапазон - 3–5 Вт/см². Выше - трубка перегревается локально, на поверхности пригорают осадок и белки браги, дистиллят получает привкус гари.
Один ТЭН Ø13 мм с активной длиной 1100 мм на все 3,5 кВт:
q = 3500 / (3,14 × 1,3 × 110) = 3500 / 449 = 7,8 Вт/см² - перегруз в полтора раза, нагара не избежать.

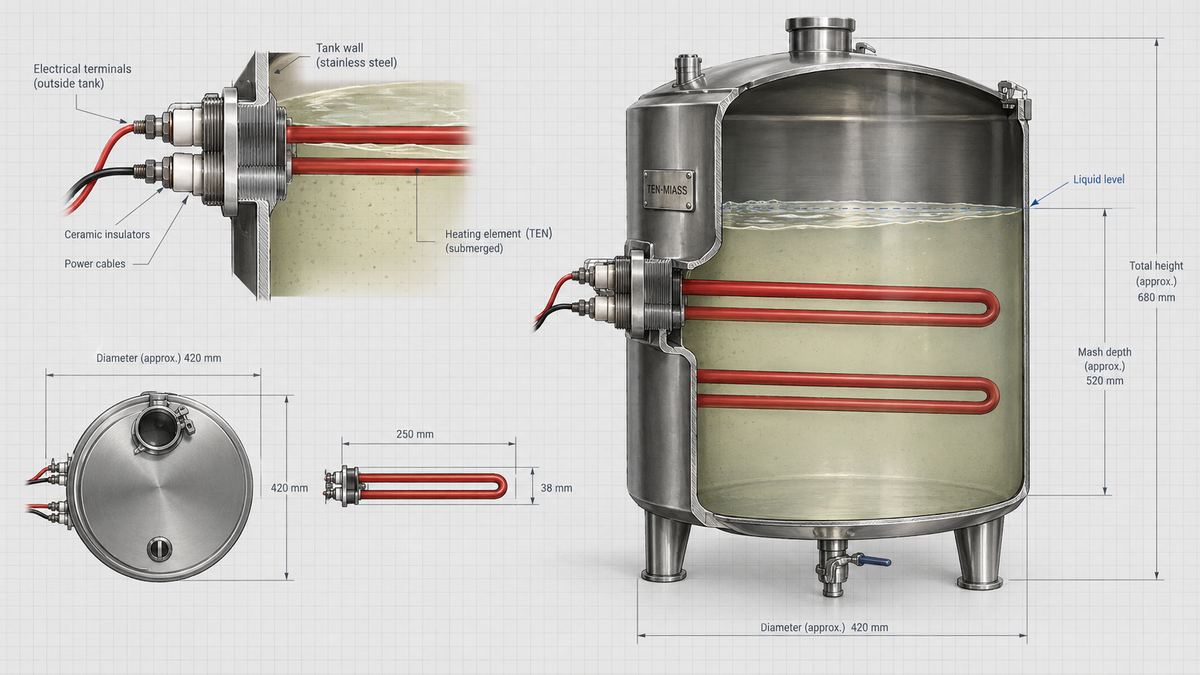

Та же мощность, разбитая на два элемента по 1,75 кВт с той же трубкой:
q = 1750 / 449 = 3,9 Вт/см² - в норме.
Материал: нержавейка 08Х18Н10Т, не медь и не латунь
Для пищевого контакта со спиртосодержащей средой по умолчанию берём нержавеющую сталь 08Х18Н10Т (AISI 321) - титан-стабилизированную, устойчивую у сварных швов. Это наш стандарт для любой агрессивной пищевой среды, не только для браги. Альтернатива - цельнотянутая 12Х18Н10Т, тоже из пищевого ряда. Обычная AISI 304 (08Х18Н10) у нас идёт на воду и пар, но для контакта с бражкой и спиртовым паром предпочтительнее 321. 316L предлагаем только если технолог настаивает отдельно, по умолчанию её не ставим.
Медь и латунь в этот ряд не входят: трубка и контактная группа ТЭНа для пищевого применения у нас - только нержавейка. Подробное сравнение марок - в статье нержавейка AISI 304 против 321 и 316L для разных сред.
Резьба под бак: какой размер нужен
Самый частый штуцер на баках самогонных аппаратов - резьба G1 1/4 (наружный диаметр около 41,9 мм, шаг 2,309 мм). Второй по частоте - G1 1/2 (47,8 мм, тот же шаг). Если бак самодельный и бобышка только приваривается, проще сразу заказать под один из этих двух размеров, а не изобретать третий.
Резьба на ТЭН цилиндрическая (G), уплотняется прокладкой, а не подмоткой - в пищевом контакте подмотка не годится. Перед заказом измерьте отверстие штангенциркулем по наружному диаметру резьбы: 41,9 и 47,8 мм отличаются всего на 6 мм, перепутать легко.
Для баков от 50–60 литров вместо резьбы чаще ставят фланец на 2–3 дюйма - удобнее снимать ТЭН для чистки от накипи. Подробнее о выборе между резьбой и фланцем - в статье как выбрать фланец для ТЭНа.
Защита от сухого хода - не опция, а обязательная часть комплекта
Если уровень браги упадёт ниже ТЭНа хотя бы на пару сантиметров, труба перегревается за секунды: магнезитовая засыпка не успевает отвести тепло, оболочка идёт пятнами побежалости и прогорает. Для самогонного аппарата риск не теоретический - брага кипит, пенится, часть объёма уходит в паропровод, а запускают аппарат обычно без постоянного контроля уровня. Термовыключатель или заводской блок с термостатом ставим в комплект, а не отдельной опцией - например, блок ТЭН с термостатом.
Чек-лист: что прислать для расчёта
- Объём бака в литрах и материал стенки (нержавейка, медь, эмаль)
- Диаметр и шаг резьбы штуцера (замерить штангенциркулем) или размер фланца
- Напряжение сети - 220 или 380 В
- Желаемое время нагрева до закипания
- Фото старого ТЭНа и штуцера, если меняете по месту старого
Нет штангенциркуля под рукой - пришлите фото резьбы с рулеткой вдоль, определим размер по фото.
