ТЭН для посудомоечной машины: как выбрать и заменить

В бытовой посудомоечной машине ТЭН мощностью 1200-2200 Вт при 220 В лежит прямо на дне бака или встроен в проточный блок с датчиком температуры. Сопротивление считается по R = U²/P: для 2000 Вт это 24,2 Ом, коридор по ГОСТ 13268-88 - 23,1-26,9 Ом. Корпус почти всегда нержавейка AISI 304 - моющий порошок и накипь разъедают чёрную сталь за один сезон. Замена своими руками занимает 20-40 минут.

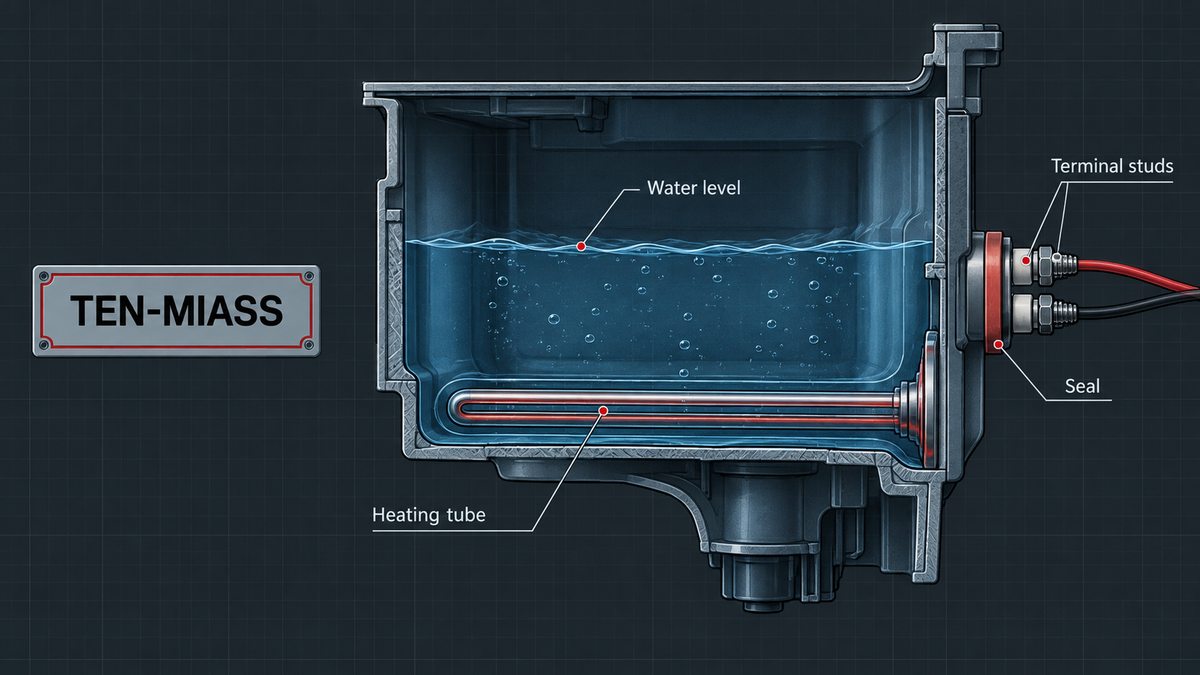

Схема размещения ТЭНа в баке посудомоечной машины: нагревательная трубка под водой, контакты и уплотнение - на сухой стороне корпуса.

Какой ТЭН стоит в посудомоечной машине

Прямой стержень или П-образная трубка, уложенная на дно бака (сумпа), либо отдельный проточный блок, через который вода прогоняется насосом в момент нагрева. Второй вариант чаще встречается у Bosch, Electrolux, Siemens - там нагреватель вынесен из основного бака в отдельный цилиндр с впаянным датчиком NTC.

Датчик температуры может быть вклеен в тот же корпус, что и спираль (3-4 провода на разъёме вместо двух), либо стоять отдельной деталью рядом. Это первое, что нужно отличить перед заказом: двухпроводной ТЭН без датчика и ТЭН с интегрированным термистором - разные изделия, и спутать их при замене значит остаться без контроля температуры.

Сопротивление ТЭНа посудомойки по ГОСТ 13268-88

ГОСТ 13268-88 нормирует допуск не сопротивления, а мощности: +5 % / −10 % от номинала. Через R = U²/P коридор сопротивления получается несимметричным.

Писать «±10 % от сопротивления» неверно - допуск несимметричный именно потому, что несимметричен допуск мощности. Подробная таблица по разным напряжениям и мощностям - в статье про сопротивление ТЭНа 1 кВт на 220 В.

Материал корпуса: почему почти всегда нержавейка

Таблетки и порошок для посудомойки - это щелочной раствор с pH около 10-11 плюс абразивные компоненты от остатков пищи. Чёрная сталь в такой среде ржавеет за один сезон использования, поэтому для бытовых посудомоек делаем трубку из нержавейки AISI 304 - стандартный вариант для контакта с водой и моющими составами.

Если вода в регионе жёсткая или используются концентрированные таблетки с активным кислородом, предлагаем AISI 321 (08Х18Н10Т) - титан-стабилизированная сталь устойчивее к точечной коррозии под слоем накипи. Латунь и медь в контакте с кислородсодержащей химией не ставим: медь ускоряет разложение перекиси в составе моющих средств.

Пример расчёта: по бирке и по сопротивлению

Клиент прислал фото ТЭНа с нечитаемой биркой, видно только «2000W 220V~». Меряем мультиметром между выводами - 31 Ом.

Считаем реальную мощность: P = U² / R = 220² / 31 = 1561 Вт.

Это на 440 Вт меньше паспортных 2000 Вт и далеко за нижней границей коридора 23,1-26,9 Ом. Часть нихромовой нити выгорела, спираль работает с запасом ниже номинала - машина будет мыть на увеличенном времени цикла и хуже сушить. В заказ идёт: трубка нержавейка AISI 304, развёртка по присланным размерам фланца, мощность 2000 Вт под коридор 23,1-26,9 Ом, разъём и длина проводов - по фото старого ТЭНа.

Почему ТЭН посудомойки горит чаще, чем в бойлере

Накипь оседает в сумпе на дне бака, где вода почти не перемешивается в паузах между циклами. Сам нагреватель за одну программу включается и выключается несколько раз: на предварительном ополаскивании, основной мойке, финальном ополаскивании. Частые тепловые циклы расшатывают соединение нити со штырьками на выходе из изоляции быстрее, чем постоянный нагрев в бойлере, который греет воду один раз и держит температуру.

Вторая типичная причина - трещина в месте герметизации у фланца от вибрации циркуляционного насоса. Через микротрещину влага попадает к контактам, сопротивление изоляции падает, УЗО начинает выбивать ещё до полного отказа спирали. Если машина пробивает на корпус, но греет исправно - проверяй в первую очередь герметик у фланца, не саму спираль. Признаки надвигающегося отказа и типовые проверки разобраны в статье как понять, что ТЭН сломан, а механика самого процесса образования накипи - в материале почему горят ТЭНы от накипи.

Как заменить ТЭН в посудомоечной машине

1. Обесточить машину и перекрыть подачу воды.
2. Слить остаток воды через фильтр в поддоне, вычерпать то, что осталось на дне бака.
3. Снять нижнюю плинтусную панель, у части моделей - заднюю стенку.
4. Сфотографировать разводку проводов на старом ТЭНе до разборки - пригодится при сборке.
5. Отсоединить клеммы ТЭНа и разъём датчика температуры, если он есть.
6. Открутить гайку или снять скобу фланца изнутри бака, вынуть ТЭН через посадочное отверстие.
7. Очистить посадочное место от накипи и остатков старого уплотнителя.
8. Поставить новый ТЭН с новым резиновым кольцом, затянуть гайку от руки плюс четверть оборота ключом - без перетяжки, резину передавишь.
9. Подключить провода по фото, собрать панели на место.
10. Залить воду, запустить тестовый цикл без посуды, проверить течь у фланца и нагрев воды на ощупь через 10-15 минут.

Сколько стоит ТЭН для посудомоечной машины

От 2200 ₽ за короткий ТЭН: развёртка 45-50 см, нержавеющая сталь 13 мм. Цены при закупке от 10 шт., точный расчёт по чертежу или фото - в день обращения.

Что прислать для расчёта

• Фото ТЭНа с читаемой биркой (мощность, напряжение) - если бирки нет, замер сопротивления мультиметром
• Фото посадочного фланца или отверстия с линейкой рядом
• Марку и модель посудомоечной машины
• Длину и диаметр трубки, если бирка не читается
• Есть ли встроенный датчик температуры на ТЭНе и сколько проводов идёт от разъёма
• Жёсткость воды в регионе, если известна - для выбора между AISI 304 и AISI 321
