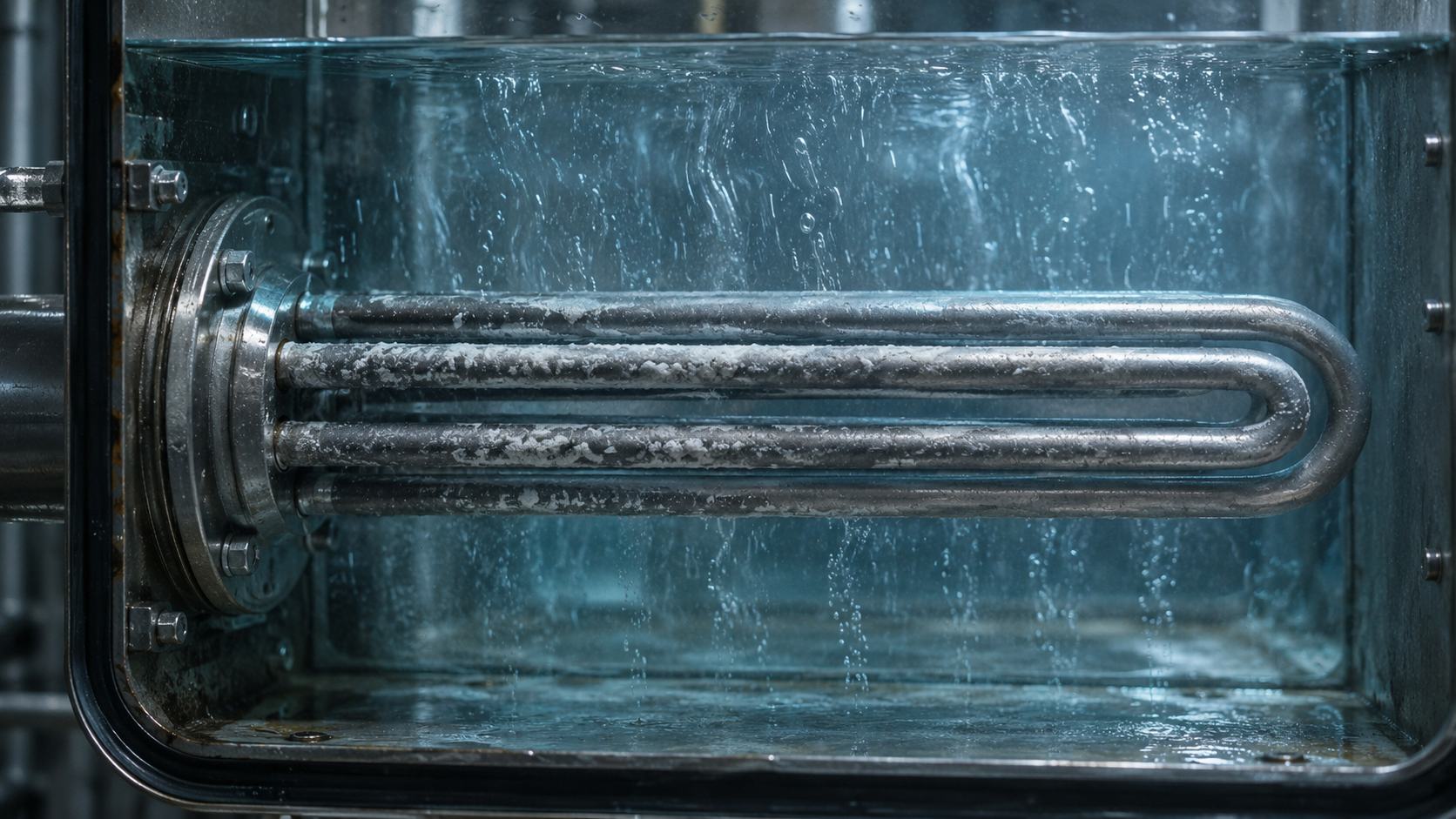

Почему быстро горят ТЭНы в бойлере: накипь, жёсткая вода и сухой ход
Физика отказа: от накипи до электрического пробоя
Основная причина выхода из строя трубчатого электронагревателя в водонагревателе – локальный перегрев нихромовой спирали. Когда теплопередача от оболочки к воде ухудшается, спираль, работающая в закрытом объёме магнезита, нагревается выше температуры рекристаллизации нихрома (обычно 1050–1100 °C). Это ведёт к деградации сплава, увеличению сопротивления и, в конечном итоге, к обрыву или короткому замыканию на корпус.
Слой накипи толщиной всего 0,5 мм эквивалентен теплоизоляции, которая может повысить температуру стенки ТЭНа на 40–60 °C (при плотности нагрузки 5–8 Вт/см²). Для промышленных блок-ТЭН мощностью 15–30 кВт, работающих в блочно-модульных котельных или на линиях пастеризации, этот эффект критичен: перегрев на 70 °C на поверхности оболочки означает, что температура спирали может превысить 800 °C вместо штатных 600–700 °C.
Влияние жёсткости воды на скорость образования накипи
Накипь – это карбонатные и сульфатные отложения, выпадающие в осадок при нагреве воды. Скорость её образования прямо пропорциональна общей жёсткости воды (сумме Ca²⁺ и Mg²⁺) и температуре. Для промышленных водогрейных баков вместимостью 3–15 м³ с ТЭНами общей мощностью 30–60 кВт типичная жёсткость водопроводной воды (3–6 мг-экв/л) приводит к отложению 2–3 мм накипи за 6–12 месяцев непрерывной работы.
| Толщина накипи, мм | Температура оболочки ТЭНа (0 Вт/см²) | Температура оболочки при 5 Вт/см² | Температура оболочки при 8 Вт/см² |
|---|---|---|---|
| 0 (чистая поверхность) | 80 °C (вода 80 °C) | 150 °C | 190 °C |
| 0,5 | – | 210 °C | 270 °C |
| 1,0 | – | 260 °C | 340 °C |
| 1,5 | – | 320 °C | 430 °C |
Таблица. Оценка температуры стенки ТЭНа из стали AISI 304 (08Х18Н10) при температуре воды 80 °C в зависимости от слоя накипи (данные лабораторных испытаний ТЭН-Миасс для плотности поверхностной мощности типовых промышленных водяных ТЭН).
При толщине накипи ≥1 мм на стандартных ТЭНах с плотностью мощности >6 Вт/см² температура оболочки превышает 250 °C – зона риска разрушения защитной оксидной плёнки нержавейки и начала коррозии под отложениями. Это и есть механизм быстрого перегорания: сперва прогорает участок спирали, перегретый из-за локальной накипи.
Сухой ход – необратимая аварийная ситуация
Если из корпуса водонагревателя (например, при отказе уровнемера, нештатном сливе в бассейне подогрева технологических ванн) уходит вода, ТЭН оказывается на воздухе. За время 10–30 секунд ТЭН мощностью 12–24 кВт нагревает свою оболочку до 700–900 °C. В результате спираль мгновенно перегорает, а магнезитовая засыпка может потерять изоляционные свойства (сопротивление изоляции падает ниже 0,5 МОм).
Для промышленного оборудования это означает полную замену нагревательного блока: сухой ход почти всегда ведёт к неремонтопригодному выходу ТЭНа из строя. Поэтому для ответственных узлов (ёмкостные подогреватели пара, пастеризаторы, автоклавы) применяют температурные датчики (термопары типа K или J), отключающие питание при отсутствии воды. Однако даже кратковременный сухой ход из-за скачка уровнемера – частая причина отказа ТЭНов по гарантии.
Как среда и материал влияют на срок службы
Жёсткая вода с pH >9 и высоким содержанием хлоридов (>250 мг/л) ускоряет как накипеобразование, так и коррозионное разрушение оболочки ТЭНа. Для таких условий стандартная сталь AISI 304 (08Х18Н10) может не подойти: уже при 80 °C и концентрации хлоридов 200–500 мг/л возможно питтинговое поражение. В этом случае используют AISI 316L (03Х17Н14М2) или титан (для гальванических ванн).
Компания ТЭН-Миасс для водяных промышленных ТЭН применяет бесшовную трубу 12Х18Н10Т (аналог AISI 321) – она обладает повышенной стойкостью к межкристаллитной коррозии при образовании накипи. Если заказчик указывает жёсткость >5 мг-экв/л, рекомендуется увеличить площадь поверхности нагрева (например, взять ТЭН с фланцем G1,5" или G2" и удлинённой трубкой, чтобы снизить удельную мощность до 3–4 Вт/см²).
Пример-расчёт. Исходные данные: змеевиковый ТЭН-блок на 24 кВт (три петли по 8 кВт) для бака 6 м³ с водой жёсткостью 6 мг-экв/л, режим работы – нагрев с 10 до 80 °C за 2 часа, затем поддержание. Плотность мощности на каждой петле – 7 Вт/см². Через 8 месяцев слой накипи достиг 0,8 мм. Температура оболочки выросла с 160 °C до 280 °C – началось разупрочнение материала. Спираль перегорела на одной петле.
Решение: изготовить блок-ТЭН с пониженной плотностью мощности – 4,5 Вт/см² (с увеличенной длиной трубок). После установки нового блока с термопарой К в защитном чехле и умягчителем воды срок между заменами составил 3 года.
Почему «стандартный» ТЭН не всегда подходит
Инженеры часто ищут замену «как в Леруа» или «из наличия такого же». Но серийный водонагреватель с мощностью 1,5–6 кВт, рассчитанный на бак 50–100 литров, не имеет ничего общего с промышленной задачей. Для ёмкости 2 м³ в котельной потребуется либо несколько штуцерных ТЭНов (резьба G1/2" или G3/4") общей мощностью 12–18 кВт, либо блок-ТЭН на фланце G1,5" с тремя петлями по 6 кВт. Изготавливая ТЭН под чертёж, вы задаёте:
- точную длину (в пределах 30–6000 мм) под габарит бака;
- диаметр оболочки (от 4 до 32 мм) под существующее отверстие;
- материал (сталь 10 для масла, AISI 304 (08Х18Н10) для воды, AISI 316 (10Х17Н13М2) для химии);
- форму – прямая, U-образная, W-образная, наклонная;
- тип фланца (шестигранник под ключ под резьбу из крупной группы: G1,5", G2", G3", M48×2, M56×2, M64×3).
Также возможно изготовление ТЭН по фото или эскизу – это актуально при замене вышедшего из строя нагревателя, когда нет маркировки. В таких случаях передают геометрию, материал и мощность, а ТЭН-Миасс выпускает партию от 1 шт. за 5–10 дней.
Как продлить срок службы: технические рекомендации
- Умягчение воды – снижение жёсткости до <2 мг-экв/л уменьшает скорость роста накипи в 3–5 раз. Для котельных рекомендуется магнитная или ионообменная обработка.
- Снижение плотности поверхностной мощности – для воды жёсткостью >3 мг-экв/л выбирайте ТЭН с Pуд ≤4,5 Вт/см². Увеличение длины трубок (или числа петель в блок-ТЭН) даёт нужную мощность при меньшей нагрузке на единицу площади.
- Защита от сухого хода – установите реле уровня или термореле на корпус ТЭНа (температура отключения 90–100 °C для воды).
- Периодическая промывка – на промышленных баках через каждые 6–12 месяцев проводят гидродинамическую или химическую очистку (органические кислоты ингибиторы).
- Выбор материала оболочки под среду – для воды с большим количеством хлоридов заказывайте ТЭН из AISI 316L (03Х17Н14М2) или титанового сплава. Сталь 10 допустима только для масла или воздуха.
ТЭН для промышленного бойлера или технологического бака — не расходный материал, а элемент, срок службы которого закладывается на стадии проектирования. Если вы проектируете узел нагрева или меняете вышедший из строя нагреватель, закажите в ТЭН-Миасс изготовление по вашим условиям среды, мощности и геометрии — партия от 1 шт., срок изготовления 5–10 дней.
