ТЭН для печи из нержавейки: производство по чертежу заказчика

800°C. Такой верхний предел у нержавеющей стали AISI 304 (08Х18Н10) при разовом прогреве печи без частых остываний. Если режим циклический: нагрев, остывание, новый нагрев, а потолок около 900°C, сталь 304 начинает терять коррозионную стойкость, по границам зёрен выпадают карбиды хрома. Для такого режима ставят титан-стабилизированную AISI 321 (08Х18Н10Т). Выше 1000°C нужна уже жаростойкая сталь типа AISI 310. Материал подбираем под чертёж печи и температурный график, минимальная партия 1 штука, срок 7-14 рабочих дней.

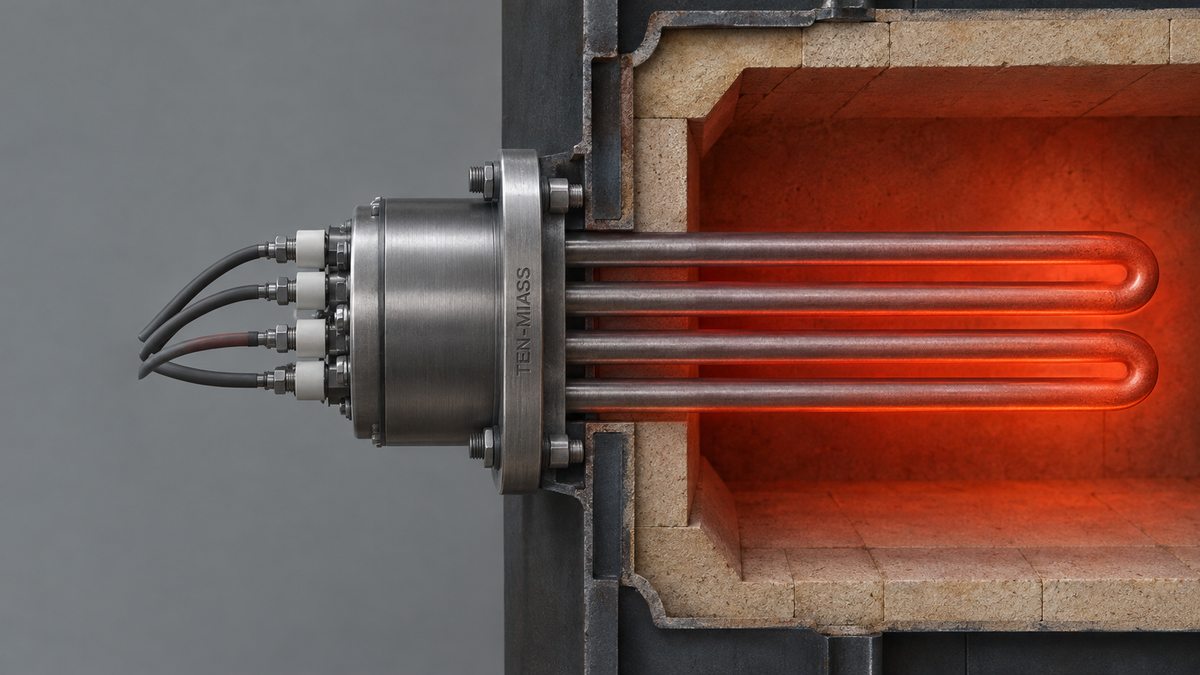

ТЭН в разрезе печи: трубки целиком в рабочей камере, контакты и изоляторы на сухой стороне снаружи

Почему для печи важна марка стали, а не только диаметр трубки

При заказе ТЭНа для печи инженер обычно присылает мощность, напряжение и посадочный размер под фланец. Марку оболочки часто не указывает вовсе. Считает, что нержавейка есть нержавейка. Для бойлера это почти так: там одна рабочая температура и одна среда (вода). У печи всё иначе: трубка нагревателя месяцами находится внутри раскалённой камеры, греется и остывает вместе с печью, и именно состав стали определяет, сколько она простоит до появления трещин по шву или окалины на поверхности.

Патронные ТЭН делаем диаметром корпуса от 4 до 32 мм, длиной от 30 до 6000 мм, под чертёж или эскиз заказчика. Для печей чаще нужны трубчатые или блочные конструкции с фланцем, но принцип подбора материала тот же: сначала температура и цикличность, потом форма.

Таблица: какая сталь нужна при какой температуре печи

Если печь работает с кислотными или хлоридными парами (травильные, гальванические камеры), температура уже не главный критерий. Там своя логика выбора стали под среду. Разбирали её отдельно в статье AISI 304 vs 321 vs 316 для сред. Здесь речь про печи с сухим воздухом, где решает температура и количество циклов нагрева.

Что такое выпадение карбидов хрома и почему 321 держит дольше 304

Хром в нержавеющей стали отвечает за тонкую оксидную плёнку на поверхности: именно она защищает металл от коррозии. При нагреве в диапазоне 425-860°C хром, растворённый в стали, начинает соединяться с углеродом и выпадать в виде карбидов по границам зёрен металла. Зона вокруг границы обедняется хромом, и плёнка там теряет сплошность именно на стыках зёрен, по всей остальной поверхности защита сохраняется.

В сухой печи без конденсата это почти не заметно годами. Проблема начинается, когда печь остывает и в камере появляется влага: конденсат на холодном металле после открытия дверцы, пар при загрузке сырого сырья. Приграничная зона без защитной плёнки начинает корродировать первой: трещины идут точно по границам зёрен, не как равномерная ржавчина по всей поверхности.

Титан в составе AISI 321 связывает углерод в карбиды титана быстрее, чем это успевает сделать хром. Хром остаётся в растворе, плёнка не теряет сплошность даже после сотен циклов нагрева-остывания. Между 304 и 321 разница в цене около 10-15%. В циклическом режиме разница в сроке службы часто доходит до нескольких раз.

Расчёт сопротивления печного ТЭНа: 6 кВт, 380 В

Марка стали на электрическое сопротивление не влияет, его задают нихромовая спираль и напряжение. Но раз уж считаем ТЭН для печи, разберём пример полностью. Нагреватель 6 кВт, питание 380 В (треугольник):

R = U² / P = 380² / 6000 = 144 400 / 6000 = 24,07 Ом

ГОСТ 13268-88 нормирует допуск по мощности: +5% / −10% от номинала, сопротивление в документе напрямую не фигурирует, его получают пересчётом по формуле. Для 6 кВт коридор мощности 6300…5400 Вт. Пересчитываем через R = U²/P:

• 6300 Вт (верхняя граница мощности) → R = 144 400 / 6300 = 22,92 Ом
• 5400 Вт (нижняя граница мощности) → R = 144 400 / 5400 = 26,74 Ом

Коридор сопротивления на новом ТЭНе: 22,9…26,7 Ом, и он несимметричен относительно номинала именно потому, что допуск мощности несимметричен. Если мультиметр показывает значение внутри этого диапазона, марка стали оболочки тут ни при чём, электрическая часть в норме. А вот сколько ТЭН с таким сопротивлением проработает в конкретной печи, уже решает сталь из таблицы выше.

Где нержавеющий ТЭН для печи работает на практике

Из заявок, которые приходят на производство:

• Муфельные печи для прокалки катализаторов и абразивных материалов: обычно AISI 310 из-за температуры выше 1000°C
• Сушильные камеры для порошковой покраски: циклический режим, AISI 321
• Термические печи для отпуска и закалки металла в сервисных мастерских
• Камеры вулканизации резины и полимеризации покрытий: частые остывания между партиями
• Расстойные и кондитерские шкафы на пищевых производствах: здесь уже требуется цельнотянутая 12Х18Н10Т по пищевым нормам, обычная нержавейка не подходит
• Экструдеры и линии упаковки с встроенным нагревом корпуса

В каждом случае диаметр трубки и форма (прямая, U-образная, блок с фланцем) считаются отдельно под посадочное место печи. Чертёж или фото старого узла решают это быстрее любого каталога.

Частая ошибка при заказе: копируют сгоревший ТЭН в той же стали

Типичная заявка выглядит так: «сгорел ТЭН, пришлите точно такой же». Если прислать только размеры без марки стали и без описания режима работы печи, получится копия, которая повторит ту же поломку через тот же срок. Особенно если дело было в межкристаллитной коррозии от циклического нагрева, не в простом механическом износе: новый ТЭН из той же стали 304 треснет по тем же границам зёрен примерно за тот же период.

Прежде чем заказывать копию, стоит спросить: печь работает постоянно или включается-выключается по несколько раз в смену? Бывает ли конденсат или влага в камере после остывания? Если да на оба вопроса, а старый ТЭН был из обычной 304, почти наверняка стоит поднять марку до 321, воспроизводить тот же узел один в один смысла нет.

Что прислать для расчёта

Частые вопросы

Автор: Руслан Садыкбаев, производство ТЭН с 2017 года. Статья по теме: оребрённый ТЭН для печи 2 кВт, сопротивление ТЭНа и допуск по ГОСТ.
