ТЭН для нагрева воздуха от солнечных панелей: дача, гараж, мастерская
Воздух греется быстро, но не держит тепло
У воздуха теплоёмкость около 1 кДж на кубометр на градус - в 3000 раз меньше, чем у воды по объёму. Это значит две вещи. Первая - воздух легко разогнать по температуре: 500 Вт поднимут гараж 30 м³ на 15 °C минут за пятнадцать. Вторая - как только выключили ТЭН, температура падает так же быстро. Аккумулировать тепло в воздухе бесполезно, поэтому воздушные системы работают в паре с солнцем «в режиме реального времени»: пока панель даёт ток - воздух тёплый, солнце село - остыл через полчаса.
Для дачи в межсезонье, гаража перед работой или мастерской на пару часов такой режим подходит идеально. Не нужен тёплый пол с бетонным буфером, не нужны бочки с горячей водой. Массив 400–800 Вт панелей + канальный воздухонагреватель на 0,5–1 кВт греют помещение на подъезде, пока хозяин доехал.
Оребрённый ТЭН или гладкий воздушный: что выбрать

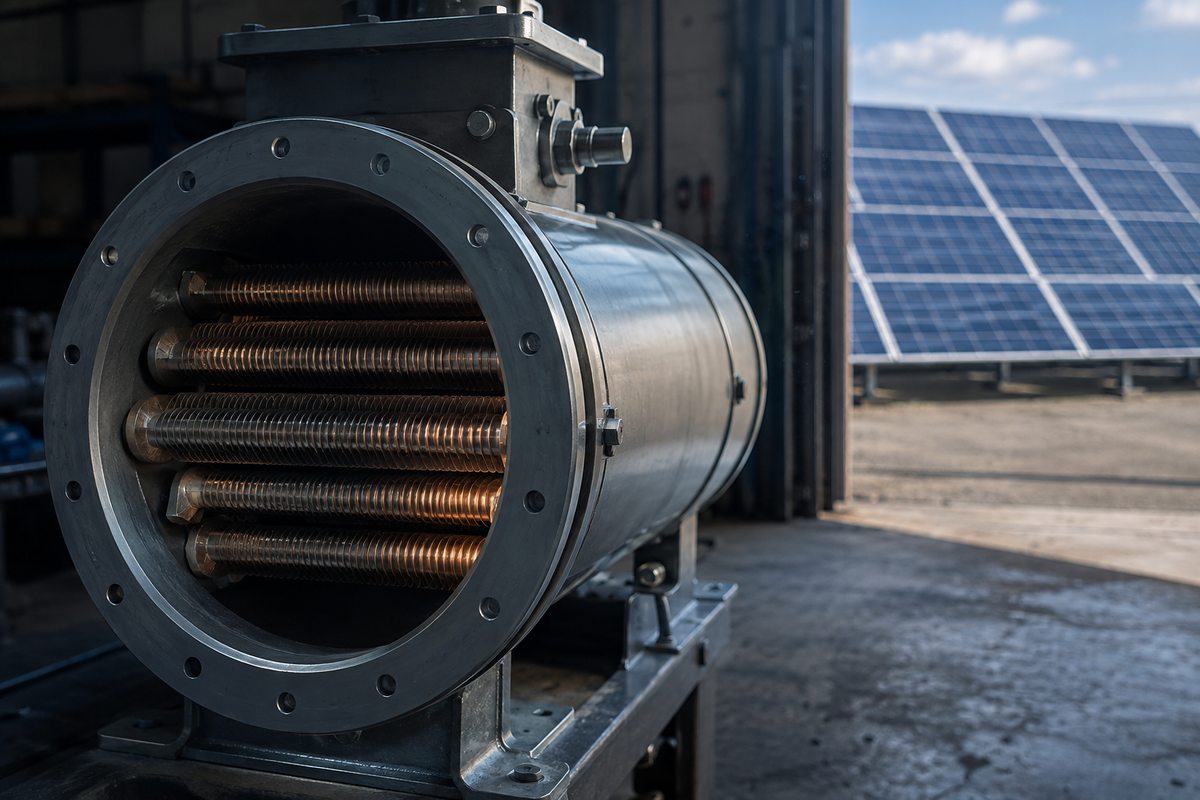

Оребрённый ТЭН (ТЭНР) - это трубка с навитой стальной лентой. Рёбра увеличивают площадь теплоотдачи в 6–10 раз. При том же токе он отдаёт больше тепла и остаётся холоднее сам. Ставят его в канальные воздухонагреватели, тепловые завесы, автономные калориферы. Подходит для мощностей от 0,5 кВт и выше.
Гладкий воздушный ТЭН без оребрения - это просто трубка. Работает при заведомо высокой скорости обдува (от 3–4 м/с) и удельной поверхностной мощности до 5,5 Вт/см² по ГОСТ 13268-88 для сухого нагрева воздуха. Без потока такой нагреватель раскаляется до цвета побежалости за 40–60 секунд и умирает - спираль плавит магнезию, оболочка деформируется. Поэтому у гладкого ТЭН обязательно защита по потоку.
Оболочка для сухого нагрева воздуха - углеродистая сталь 10. Нержавейка тут не нужна: нет ни воды, ни агрессивной среды. Сталь 10 держит температуру до 450 °C на поверхности оболочки, чего с большим запасом хватает для нагрева воздуха до +80 °C на выходе из канала.
Мощность под объём помещения: расчёт
Формула для нагрева воздуха: Q = 0,336 · V · Δt, где Q - тепло в килоджоулях, V - объём воздуха в м³, Δt - на сколько градусов надо нагреть. Чтобы получить мощность на единицу времени в кВт, делят на время нагрева в секундах.
Δt = 15 °C, время = 900 с.
Q = 0,336 · 30 · 15 = 151 кДж
P = 151 / 900 ≈ 0,17 кВт на нагрев самого воздуха.
Плюс запас на теплопотери через стены и вентиляцию (для неутеплённого гаража ×3–4): итого 0,5–0,7 кВт.
Пример 2. Дачная комната 40 м³, с +10 до +22 °C за 20 минут.
Δt = 12 °C, время = 1200 с.
Q = 0,336 · 40 · 12 = 161 кДж
P = 161 / 1200 ≈ 0,13 кВт на воздух + запас ×5 на утечку и подпитку холодным = 0,7 кВт.
Пример 3. Мастерская 100 м³, с 0 до +18 °C за 30 минут.
Δt = 18 °C, время = 1800 с.
Q = 0,336 · 100 · 18 = 605 кДж
P = 605 / 1800 ≈ 0,34 кВт на воздух + запас ×3 = 1 кВт.
Таблица: объём помещения → мощность ТЭН
Ориентировочные значения для утеплённого помещения средней плотности и подъёма температуры Δt = 15–20 °C за 20–30 минут. Для холодного гаража/сарая мощность умножают на 1,5–2.
| Объём помещения | Мощность ТЭН | Напряжение массива | Пример применения |
|---|---|---|---|
| 10–20 м³ | 0,3–0,5 кВт | 12–24 В | дачный чулан, будка охраны, тамбур |
| 20–40 м³ | 0,5–0,8 кВт | 24–48 В | гараж на 1 машину, кабинет |
| 40–70 м³ | 0,8–1,2 кВт | 48 В | дачная комната, мастерская 3×5 |
| 70–120 м³ | 1,2–1,8 кВт (2 секции) | 48 В | гараж на 2 машины, летняя кухня |
| 120–200 м³ | 2–3 кВт (сборка секций) | 48 В + сетевой резерв | ангар, столярный цех |
Для помещений больше 200 м³ автономная схема на солнце становится дорогой по площади панелей. Дешевле поставить резервный ввод от сети или дизель-генератор, а солнце использовать для догрева в тёплое время.
Прямое питание от массива или через АКБ
Есть две рабочие схемы. Первая - прямое подключение ТЭН к MPPT-контроллеру или к массиву напрямую. Панели дают 40–60 В в рабочей точке, ТЭН 48 В садится в неё как резистивная нагрузка. Плюс - нет потерь на инвертор и АКБ. Минус - как только солнце село, нагрев остановился. Схема подходит для мастерской, где работают только днём.
Вторая - через аккумулятор. Массив заряжает АКБ 12/24/48 В, ТЭН низковольтный питается от аккумулятора. АКБ сглаживает облачность и позволяет догревать помещение утром до восхода. Для дачи с приездом на выходные это удобнее.
Мы делаем ТЭН и вентилятор под любое напряжение массива. Хотите ставить блок 48 В прямо к панелям без АКБ - сделаем ТЭН с сопротивлением, попадающим в точку максимальной мощности массива. Хотите 12 В через АКБ для нагрева будки охраны - сделаем секцию 0,3 кВт на 12 В. Минимальный заказ 1 штука, срок 7–14 рабочих дней.
Защита ТЭН от сухого хода: реле потока
- Реле потока в канале до ТЭН - крыльчатка или дифференциальный датчик давления. При падении потока размыкает контакт.
- Логика включения: сначала стартует вентилятор, через 10–15 секунд подаётся питание на ТЭН. При выключении - сначала снимаем ТЭН, вентилятор продувает канал ещё 30–60 секунд.
- Термостат перегрева на корпусе - разрывает цепь при температуре выше 100 °C на канале. Ставится последовательно с ТЭН.
Что прислать для расчёта ТЭН под воздухонагреватель
- Объём помещения (Д × Ш × В) и на сколько градусов греть.
- Утепление (тёплый дом, холодный гараж, ангар).
- Напряжение системы: 12, 24 или 48 В.
- Мощность массива панелей и ёмкость АКБ, если есть.
- Схема питания: напрямую от MPPT или через АКБ.
- Расход вентилятора в м³/ч (или его модель).
- Посадочное место ТЭН: диаметр канала, тип крепления (фланец, штуцер), доступная длина.
- Оребрение нужно или гладкий воздушный ТЭН.
По этим данным подберём мощность, напряжение и оребрение, изготовим ТЭН под ваш чертёж. Отгружаем по России и в Казахстан.
FAQ
Какой ТЭН нужен для воздушного нагрева от солнечных панелей?
Оребрённый ТЭНР для канальных воздухонагревателей или гладкий воздушный ТЭН при высокой скорости обдува. Напряжение под массив - 12, 24 или 48 В, мощность 0,3–1,2 кВт на секцию. Оболочка сухого нагрева - сталь 10.
Как посчитать мощность ТЭН под объём комнаты?
По формуле Q = 0,336 · V · Δt, где V - объём в м³, Δt - разница температур. Результат в кДж делится на нужное время нагрева в секундах - получим мощность. Затем добавляем запас ×3 для утеплённого помещения и ×5 для холодного.
Почему нельзя включать ТЭН без вентилятора?
Воздушный ТЭН рассчитан на снятие тепла потоком воздуха. Без обдува тепло не отводится, оболочка раскаляется до 500–600 °C, спираль плавит магнезиальную изоляцию и рвётся. Гладкий воздушный ТЭН прогорает за 40–60 секунд, оребрённый - за 3–5 минут.
Можно ли питать ТЭН прямо от солнечной панели без аккумулятора?
Да, если сопротивление ТЭН подобрано под рабочую точку массива. MPPT-контроллер держит ТЭН в максимальной мощности. Схема простая и без потерь на инвертор, но работает только пока есть солнце. Для утреннего догрева и облачных дней нужен АКБ.
Из какого материала делаете ТЭН для нагрева воздуха?
Для сухого нагрева воздуха оболочка из углеродистой стали 10. Нержавейка тут не нужна - нет влаги и агрессивной среды. Сталь 10 держит температуру оболочки до 450 °C, для воздушных ТЭН этого хватает с запасом.
Чем воздушный нагрев отличается от водяного?
Воздух в 3000 раз хуже накапливает тепло по объёму, чем вода. Поэтому воздушная система нагревается за минуты, но остывает так же быстро. Она подходит для догрева «здесь и сейчас» (дача на выходные, гараж перед работой), а не для аккумулирования тепла.
Какая минимальная партия и срок изготовления?
Минимальный заказ - 1 штука. Срок 7–14 рабочих дней. Изготавливаем под ваш чертёж, напряжение и посадочное место. Отгружаем по России и в Казахстан.
Какая мощность реальна для автономной батареи
Для небольшой автономной сборки реалистична нагрузка 100-600 Вт: вентиляционный подогрев, обдув мастерской, малый сушильный шкаф. Мощность 1-4 кВт уже требует полной оценки массива панелей, батареи, кабелей, автоматики и резервного источника, иначе батарея сядет за считанные минуты.
При остановке вентилятора нагрев отключают датчиком потока и независимым ограничителем температуры. Вентилятор стартует раньше ТЭНа и глушится позже него, чтобы снять остаточное тепло.
Совместимость с солнечным оборудованием
ТЭН изготавливаем под напряжение вашей системы: 12, 24 или 48 В. Это стандартные напряжения автономных сборок, поэтому нагреватель согласуется по питанию с массивом панелей и контроллером любого производителя. Сопротивление подбираем под напряжение аккумуляторной шины или под рабочую точку массива при прямом питании.
Наш низковольтный ТЭН ставят в системы на распространённом оборудовании:
- контроллеры MPPT и PWM: EPEVER (EPSolar), Victron, SRNE, MUST;
- инверторы: Victron, MUST, СибВольт, Delta;
- солнечные панели: Delta, Sunways, ФСМ, One-Sun;
- аккумуляторы 12/24/48 В: Delta, Ventura, LiFePO4.
Пришлите объём помещения, напряжение массива и посадочное место. Рассчитаем мощность и изготовим оребрённый ТЭН на 12/24/48 В под ваш чертёж.
