Обогрев теплицы от солнечных панелей: ТЭН для защиты от заморозков и продления сезона
Греть воздух или воду - что выбрать для теплицы?

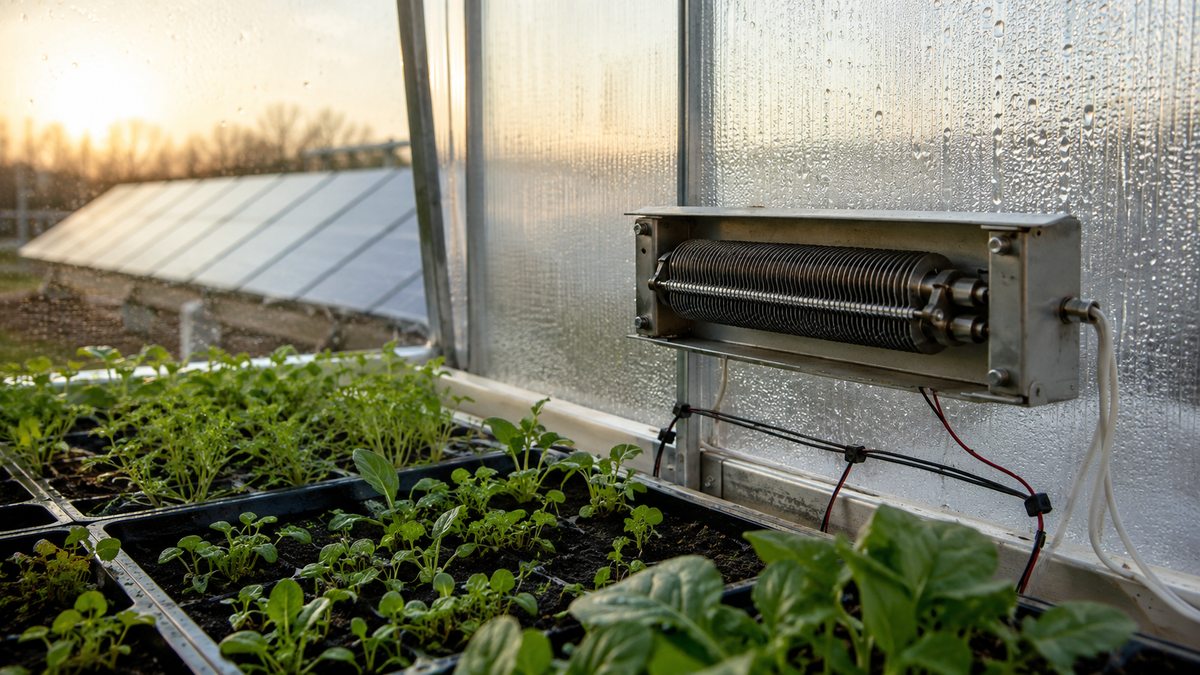

Зависит от задачи. Если нужно быстро подстраховать рассаду в ночь возвратных заморозков - грейте воздух напрямую оребрённым ТЭН в конвекторе с вентилятором. Тепло приходит сразу, инерции почти нет, поставил термостат на +5 °C и забыл. Минус: как только ток кончился, тепло уходит быстро.
Если хотите ровный фон без резких скачков и запас на всю ночь - грейте воду в баке-аккумуляторе. Днём панели догревают воду в баке напрямую, ночью тёплая вода медленно отдаёт тепло в теплицу через регистры или просто массой бака. Такой аккумулятор сглаживает провалы, но требует места под бак и более мощного массива панелей.
На практике для маленькой теплицы с рассадой чаще берут воздушный вариант: дешевле, проще, включается по датчику только когда температура падает к нулю. Бак-аккумулятор оправдан, когда теплица большая и стоит на участке без сети.
Какой ТЭН нужен: оребрённый, воздушный или водяной?
Для воздуха - оребрённый ТЭН. Рёбра увеличивают площадь теплоотдачи, поэтому он греет воздух заметно эффективнее гладкой трубки при той же мощности. Оболочка для сухого воздуха - сталь 10 (углеродистая), этого достаточно, нержавейка тут переплата.
Для воды в баке-аккумуляторе - ТЭН из нержавейки AISI 321 (08Х18Н10Т). В воде обычная сталь корродирует, а 321-я держит и влажную среду, и перепады температуры. Форма - под фланец или резьбу бака.
Напряжение под солнечную систему - низковольтное: 12, 24 или 48 В под напряжение вашего аккумуляторного массива. Это главное отличие от магазинного ТЭН. Готовые бытовые нагреватели рассчитаны на 220 В, и если подключить их к 12–48 В напрямую, они почти не будут греть. Мы наматываем спираль под нужное сопротивление, чтобы ТЭН выдал полную мощность именно на вашем напряжении.
Сколько нужно панелей и аккумуляторов?
Считать надо от энергии, а не от пиковой мощности. Запас аккумулятора в киловатт-часах = напряжение × ёмкость (Ач) × часы разряда, точнее ёмкость в А·ч × напряжение / 1000 = кВт·ч. Аккумулятор 24 В на 200 Ач хранит примерно 24 × 200 / 1000 = 4,8 кВт·ч, из которых для срока службы разумно тратить не больше половины - около 2,4 кВт·ч.
Теперь свяжите это с ТЭН. Нагреватель 0,8 кВт от 2,4 кВт·ч полезной ёмкости проработает 2,4 / 0,8 = 3 часа ночью, когда солнца нет. Если заморозок держится дольше, нужен либо больший аккумулятор, либо термостат, который включает ТЭН короткими циклами только у критической отметки, а не постоянно.
Массив панелей подбирают так, чтобы за световой день восполнить и ночной расход, и дневной нагрев бака. Грубо: на 0,8 кВт ночного ТЭН и средней инсоляции берут от 1 кВт панелей с запасом на пасмурные дни.
Как рассчитать мощность ТЭН для теплицы?
Для нагрева воды в баке формула простая:
P = 0,00116 × V × ΔT / tгде P - мощность в кВт, V - объём воды в литрах, ΔT - на сколько градусов нагреть, t - время в часах.
Пример с баком-аккумулятором. Бак 200 л нужно нагреть на +30 °C за ночь в 8 часов:
Значит, для этого бака подойдёт ТЭН на 0,9–1,0 кВт под напряжение вашей системы. Для воздушного обогрева расчёт идёт от объёма теплицы и нужной дельты: на прогрев прикорневой зоны небольшой теплицы обычно хватает оребрённого ТЭН 0,5–0,8 кВт, потому что задача не отопить весь объём, а удержать корни выше нуля.
Способы обогрева и подбор ТЭН - таблица
| Способ обогрева | Тип ТЭН | Плюсы | Минусы |
|---|---|---|---|
| Воздух напрямую (конвектор с вентилятором) | Оребрённый, сталь 10, 0,5–0,8 кВт | Мгновенный нагрев, простой монтаж, дёшево | Тепло уходит сразу после отключения |
| Вода в баке-аккумуляторе | Водяной, нержавейка AISI 321, 0,8–1,0 кВт | Ровный фон, запас тепла на всю ночь | Нужно место под бак, больше панелей |
| Комбинированный (бак + воздушный догрев) | Оба типа | И запас, и быстрый отклик у корней | Дороже, сложнее автоматика |
Частые ошибки при обогреве теплицы от солнца
Самая распространённая - взять готовый ТЭН на 220 В и подключить к аккумулятору 12–48 В. Он почти не греет, потому что мощность падает пропорционально квадрату напряжения. Нужен ТЭН, намотанный под низкое напряжение системы.
Вторая ошибка - не заложить запас аккумулятора на ночь. Панели работают днём, а заморозок бьёт под утро, когда солнца нет. Если ёмкости АКБ не хватает на 3–5 часов ночного обогрева, рассада всё равно замёрзнет. Считайте автономность в киловатт-часах, а не «на глаз».
Третья - ставить для воды ТЭН из обычной стали. В воде он ржавеет за один-два сезона. Для бака только нержавейка AISI 321.
Что прислать для расчёта ТЭН под вашу теплицу
- Площадь и объём теплицы (длина × ширина × высота)
- Нужная минимальная температура внутри (обычно +3…+5 °C для защиты рассады)
- Регион и характер заморозков (насколько холодно и как надолго падает температура)
- Напряжение системы: 12, 24 или 48 В
- Есть ли бак-аккумулятор и какого объёма
- Мощность массива панелей и ёмкость аккумуляторов (Вт и А·ч)
По этим данным подберём тип ТЭН, мощность, оболочку и посадочное место, назовём точный срок и стоимость.
Совместимость с солнечным оборудованием
ТЭН изготавливаем под напряжение вашей системы: 12, 24 или 48 В. Это стандартные напряжения автономных сборок, поэтому нагреватель согласуется по питанию с массивом панелей и контроллером любого производителя. Сопротивление подбираем под напряжение аккумуляторной шины или под рабочую точку массива при прямом питании.
Наш низковольтный ТЭН ставят в системы на распространённом оборудовании:
- контроллеры MPPT и PWM: EPEVER (EPSolar), Victron, SRNE, MUST;
- инверторы: Victron, MUST, СибВольт, Delta;
- солнечные панели: Delta, Sunways, ФСМ, One-Sun;
- аккумуляторы 12/24/48 В: Delta, Ventura, LiFePO4.
Изготовим по вашему чертежу или расчёту: низковольтный оребрённый для воздуха или водяной из нержавейки для бака. От 1 штуки, срок 7–14 рабочих дней, отгрузка по России и в Казахстан.
Отправить заявку на расчёт
Частые вопросы
Можно ли обогреть теплицу только от солнечных панелей без сети?
Да, если задача - защита от заморозков, а не полное отопление зимой. Панели заряжают аккумулятор днём, а ночью, когда солнца нет, ТЭН работает от запаса в АКБ. Для этого нужно правильно посчитать ёмкость аккумулятора: на ночной обогрев ТЭН 0,8 кВт в течение 3 часов нужно около 2,4 кВт·ч полезной ёмкости.
Какой ТЭН лучше для теплицы - воздушный или водяной?
Для быстрой защиты рассады от возвратных заморозков - оребрённый воздушный ТЭН в конвекторе, он греет сразу. Для ровного фона на всю ночь - водяной ТЭН в баке-аккумуляторе, который отдаёт накопленное тепло медленно. Часто их комбинируют.
Почему нельзя взять обычный ТЭН на 220 В?
Потому что от аккумулятора 12–48 В он выдаст мизерную мощность: мощность падает пропорционально квадрату напряжения (P = U² / R). Нужен ТЭН, намотанный под конкретное низкое напряжение вашей системы, тогда он даст полную мощность.
Какой мощности ТЭН нужен для теплицы?
Для защиты прикорневой зоны небольшой теплицы обычно хватает 0,5–0,8 кВт воздушного ТЭН. Для нагрева бака-аккумулятора 200 л на +30 °C за 8 часов нужно около 0,87 кВт. Точную мощность считают от объёма и нужной дельты температуры.
Из какого материала делать ТЭН для теплицы?
Для сухого воздуха - сталь 10 (углеродистая), этого достаточно и это дешевле. Для воды в баке-аккумуляторе - только нержавейка AISI 321 (08Х18Н10Т), обычная сталь в воде ржавеет за сезон.
Сколько нужно солнечных панелей и аккумуляторов?
Считать надо от энергии. Запас АКБ в кВт·ч = ёмкость (А·ч) × напряжение / 1000. Аккумулятор 24 В на 200 Ач хранит около 4,8 кВт·ч, из них расходуют половину. На ночной ТЭН 0,8 кВт и восполнение днём обычно берут от 1 кВт панелей.
За сколько изготовите ТЭН под мою систему?
Срок 7–14 рабочих дней, минимальный заказ 1 штука. Делаем под любое напряжение и сопротивление по вашему чертежу или расчёту, отгружаем по России и в Казахстан.
