ТЭН для нагрева расплава соли: как подобрать и заказать
Для расплава соли нужна оболочка из жаростойкого сплава AISI 310S или Incoloy 800, а не обычная нержавейка AISI 304 с резиновыми уплотнениями клемм. Нитратно-нитритные смеси для ванн отпуска работают в диапазоне 150-600°C, хлоридные ванны для закалки — от 550 до 900°C и выше. Ваттная нагрузка на таком ТЭНе обычно ниже, чем на водяном — около 1,5-3 Вт/см² против 6-10 Вт/см², чтобы оболочка не перегревалась локально и не окислялась раньше времени. Расчёт мощности и сплава — индивидуальный, под конкретную соль, температуру и объём ванны.

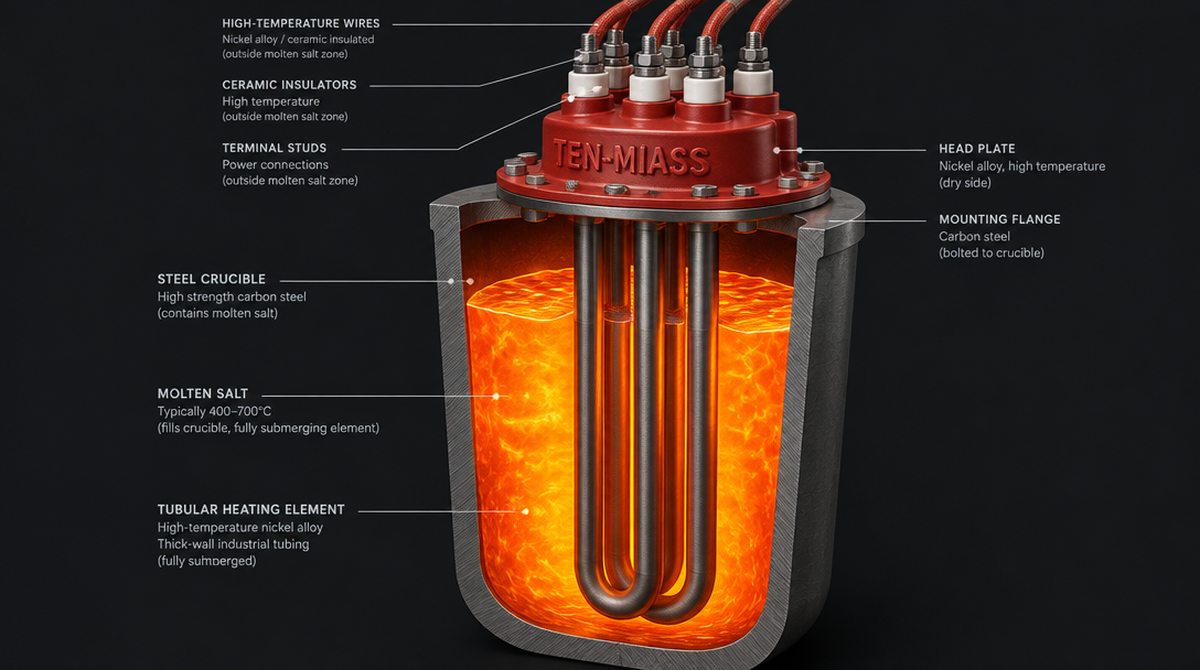

Трубки ТЭНа полностью в расплаве, все контакты — снаружи, на сухой стороне головки
Почему это не «ТЭН как для воды»
Водяной или масляный ТЭН делают из AISI 304 (08Х18Н10) с уплотнением клемм на резине или пластике. Среда — до 100-120°C, температура самой головки снаружи бака — до 250-300°C с запасом. Для расплава соли это два разных параметра, которые сразу выходят за предел: сама соль греется до 400-900°C, а головка ТЭНа снаружи бака дополнительно получает излучение от горячей стенки и крепежа.
При такой температуре обычная сталь 304 быстро теряет прочность и окисляется, резиновые и полимерные уплотнения у клемм просто плавятся или обугливаются, стандартные провода с ПВХ-изоляцией прогорают за недели. Поэтому расплав соли — отдельный температурный класс, и рассчитывается он не «примерно как вода, только погорячее», а по конкретной соли и конкретной температуре с чистого листа.
Какие бывают расплавы солей и в каком температурном диапазоне они работают
| Тип соли | Где применяется | Рабочая температура | Сплав оболочки |
|---|---|---|---|
| Нитратно-нитритные смеси (селитра) | Ванны отпуска и нормализации стали, аккумуляторы тепла | 150-600°C | AISI 310S, в нижнем диапазоне иногда 08Х18Н10Т |
| Хлоридные смеси (NaCl, BaCl₂, KCl) | Ванны закалки, нейтральные соляные печи | 550-900°C и выше | AISI 310S, Incoloy 800/840 |
| Цианистые соли | Цементация, азотирование в ваннах | 500-950°C | Специальный сплав — считаем отдельно, требования по безопасности выше |
Верхняя часть этого диапазона (жёсткие хлоридные и цианистые ванны для закалки за 850-900°C) на практике чаще греют погружными электродами, а не трубчатыми ТЭНами — ресурс оболочки при такой температуре и агрессивности среды падает резко. Трубчатый ТЭН из AISI 310S уверенно закрывает нитратно-нитритные ванны отпуска и умеренные хлоридные составы примерно до 650-700°C. Для более высоких температур обсуждаем материал и конструкцию отдельно, по вашей задаче.
Материал оболочки и изоляция вводов
Оболочка — AISI 310S: 25% хрома и 20% никеля дают устойчивость к окислению на воздухе примерно до 1000-1050°C и приемлемую стойкость к нитратным и умеренно агрессивным хлоридным расплавам. Для более жёсткой химии (концентрированные хлоридные смеси, длительный контакт при верхней границе диапазона) переходим на Incoloy 800 или 840 — там выше никель и добавлен алюминий/титан для стабильности плёнки оксида.
Внутренняя изоляция самого ТЭНа — плотно спрессованный периклаз (оксид магния), он держит высокую температуру без проблем, тут отличия от водяного ТЭНа нет. Меняется узел вывода: вместо пластиковых или резиновых втулок — керамические изоляторы (стеатит, иногда алюминооксидная керамика) на клеммах, а провода от головки к щиту управления — с кремнеземной или минеральной изоляцией, не ПВХ и не силикон общего назначения. Именно узел вводов чаще всего оказывается слабым местом, если заказчик пытается сэкономить и поставить серийную голову от водяного ТЭНа.
Почему ваттная нагрузка ниже, чем у водяного ТЭНа
Ваттная нагрузка (удельная поверхностная мощность) считается по ГОСТ 13268-88 через мощность и площадь оболочки: q = P / (π·d·L), где d — диаметр трубки, L — длина активной части. Для воды с хорошим конвективным отводом тепла норма — обычно 6-10 Вт/см². Для расплава соли эту цифру специально занижают до 1,5-3 Вт/см²: при высокой базовой температуре среды локальный перегрев поверхности трубки ускоряет окисление сплава и сокращает ресурс ТЭНа в разы. Ниже удельная нагрузка — значит больше площадь оболочки на ту же мощность, то есть либо длиннее ТЭН, либо их больше в ванне.
Допуск ГОСТ 13268-88 на мощность (+5% / −10%) действует и здесь: для номинала 10 кВт реальная отдача попадает в коридор 9-10,5 кВт, сопротивление считается через R = U²/P от этих же границ, а не как отдельный симметричный допуск.
Пример расчёта мощности для ванны отпуска
Задача: нагреть 300 кг нитратно-нитритной смеси от 20°C до рабочих 450°C за 5 часов.
Теплота нагрева (чувствительное тепло): Q₁ = m · c · ΔT = 300 кг × 1,5 кДж/(кг·°C) × 430°C ≈ 193 500 кДж
Теплота плавления: Q₂ = m · λ = 300 кг × 100 кДж/кг = 30 000 кДж
Суммарно: Q = Q₁ + Q₂ ≈ 223 500 кДж
Мощность: P = Q / t = 223 500 000 Дж / 18 000 с ≈ 12,4 кВт, с запасом 20% на тепловые потери через стенки бака — около 15 кВт
Цифры теплоёмкости и теплоты плавления в примере усреднённые для нитратно-нитритной смеси — у каждой конкретной соли (состав, производитель) они отличаются на 10-20%. На практике берём данные из паспорта соли заказчика или справочника технолога термообработки, а не усреднённые значения из статьи.
Что прислать нам для расчёта
- Состав соли: нитратная, нитритная или хлоридная смесь, конкретная марка, если знаете
- Рабочая температура ванны и температура выхода на режим
- Масса или объём расплава, размеры и материал бака
- Требуемое время разогрева от холодного старта
- Напряжение сети (220 В, 380 В) и способ монтажа — фланец, резьбовая головка, плата
- Чертёж бака или фото места установки, если ТЭН меняется на существующей ванне
По этим данным считаем мощность, подбираем сплав оболочки и присылаем чертёж с ценой. Без этих цифр называть точную стоимость нельзя — слишком разный расход дорогого сплава и разная конструкция под разные соли.
Частые ошибки при заказе ТЭНа для соляной ванны
Самая частая — берут готовый каталожный ТЭН для воды или масла из AISI 304 и ставят в соляную ванну «на пробу, недорого». Через 2-4 недели оболочка покрывается окалиной и начинает течь в местах максимального нагрева, а резиновое уплотнение клеммной коробки плавится ещё раньше — иногда за считаные смены. Разница в цене между 304 и 310S на объёме одного ТЭНа не окупает повторный простой и повторный заказ. Для непрерывной работы в расплаве соли материал оболочки не экономят — экономят на времени между заменами.
Нужен ТЭН для расплава соли под вашу ванну?
Пришлите состав соли, температуру и размеры бака — посчитаем мощность, материал и цену по чертежу.
