Где применяют нагрев песка электронагревателями?

Лабораторные песчаные бани для равномерного нагрева химпосуды до 200–400 °С без открытого огня. Литейное производство: сушка формовочного и стержневого песка. Термообработка металла в псевдоожиженном слое. Сушка кварцевого и абразивного песка перед пескоструйной обработкой, стекольным производством, фильтрами. Прогрев песка и инертных заполнителей зимой на стройке перед замесом бетона.

ТЭН для нагрева песка: ваттная нагрузка, кипящий слой, применение

Q: Почему песок нельзя греть ТЭН на большой ваттной нагрузке?

Песок — сыпучая среда с плохой теплопроводностью. Зёрна касаются оболочки ТЭН точечно, между ними воздух, который является теплоизолятором, а конвекции в неподвижном слое нет. Тепло не успевает уходить от трубки, и оболочка в точке контакта перегревается. Для неподвижного песка держат 1,0–2,0 Вт/см² — примерно как для спокойного воздуха или мазута. Поставить сюда водяной ТЭН на 10 Вт/см² значит прожечь его за считанные недели.

Q: Что такое кипящий (псевдоожиженный) слой песка?

Через слой песка снизу продувают воздух или инертный газ. При достаточном напоре песчинки приподнимаются и приходят в движение, слой ведёт себя как кипящая жидкость. В таком состоянии песок отводит тепло от ТЭН намного лучше, чем неподвижный, и температура по объёму выравнивается. Псевдоожиженный слой применяют в закалочных и отпускных ваннах, для равномерной термообработки деталей. Ваттную нагрузку в кипящем слое можно поднять до 3–5 Вт/см².

Q: Какой ТЭН нужен для нагрева песка?

Чаще всего фланцевый блок ТЭН из нержавеющей стали, который вворачивается в стенку или дно бака с песком. Мощность распределяют на несколько трубок малой погонной нагрузки, а не на одну мощную. Оболочка — нержавейка 12Х18Н10Т, для высоких температур жаростойкие марки. В кипящем слое песок абразивен, поэтому важна толстая стенка трубки. Обязателен датчик температуры прямо в слое: песок инертен, перегрев по среде не заметен.

Q: Какая рабочая температура нагрева песка возможна?

Для песчаной бани и сушки песка обычно до 200–400 °С. В псевдоожиженном слое для термообработки, в зависимости от наполнителя и марки стали оболочки, доходят до 600–900 °С. Верхний предел задаёт не сам песок, а жаростойкость оболочки ТЭН и наполнителя внутри трубки. Чем выше температура, тем ниже должна быть ваттная нагрузка и тем жаростойче марка стали.

Q: Почему песок прогревается неравномерно и как это исправить?

У самой трубки песок может быть раскалён, а в нескольких сантиметрах едва тёплый — теплопроводность низкая, тепло почти не расходится вбок. Решения три: распределить ТЭН равномерно по объёму бака, добавить перемешивание шнеком или мешалкой, либо перевести слой в псевдоожиженное состояние продувкой воздухом. Без одного из этих приёмов ровного прогрева по объёму не получить.

У самой трубки ТЭН песок уже раскалён до 300 °С, а в пяти сантиметрах от неё едва тёплый. Песок отводит тепло от оболочки в десятки раз хуже воды, поэтому греть его мощным «водяным» нагревателем — верный способ прожечь его за пару недель. Разберём, какая нагрузка нужна, что такое кипящий слой и где это работает.

Почему песок — сложная среда для нагрева

Вода облекает трубку целиком и уносит тепло конвекцией. Песок касается оболочки только вершинками зёрен, а между ними сидит воздух — хороший теплоизолятор. В неподвижном слое нет ни конвекции, ни перемешивания, поэтому тепло от трубки уходит медленно и недалеко.

Отсюда две проблемы сразу. Первая — локальный перегрев оболочки: тепло не успевает уйти, и трубка в точке контакта раскаляется выше расчётной температуры. Вторая — неравномерный прогрев по объёму: у ТЭН жарко, в углу бака холодно.

Точечный контактЗёрна касаются трубки вершинками, реальная площадь контакта маленькая.

Воздух между зёрнамиПоры заполнены воздухом, а он почти не проводит тепло.

Нет конвекцииНеподвижный песок не перемешивается, тепло расползается только теплопроводностью.

Перегрев трубкиТепло не успевает уйти — оболочка в точке контакта перегревается и идёт к прогару.

Какая ваттная нагрузка нужна

Ваттная нагрузка — это сколько ватт снимается с квадратного сантиметра оболочки. Для неподвижного песка её держат на уровне 1,0–2,0 Вт/см² — примерно как для спокойного воздуха или мазута. Если песок перевести в кипящий слой, теплосъём резко улучшается и нагрузку поднимают до 3–5 Вт/см².

Неподвижный песок1,0–2,0 Вт/см²

Кипящий слой3–5 Вт/см²

Спокойный воздух2,0–3,0 Вт/см²

Вода проточная10–15 Вт/см²

Сравнение наглядное: песок без продувки терпит в семь-восемь раз меньше, чем вода. Подробнее о том, как считают этот параметр и почему он важнее самой мощности — в статье о ваттной нагрузке по средам.

Кипящий слой: как песок превращают в «жидкость»

Самый эффективный способ греть песок равномерно — псевдоожижение. Через слой снизу продувают воздух. При достаточном напоре песчинки приподнимаются и начинают двигаться, слой ведёт себя как кипящая жидкость. Тепло от ТЭН теперь разносится движением зёрен, а не одной теплопроводностью, и температура по объёму выравнивается до пары градусов.

На этом построены закалочные и отпускные ванны для термообработки: деталь погружают в кипящий песок или оксид алюминия, она прогревается ровно со всех сторон без окалины и местных перегревов, как было бы в пламени горелки.

Где применяют нагрев песка

Песчаная баня

В лабораториях колбы и стаканы греют в песке равномерно и без открытого огня, где плитка дала бы перегрев дна.

200–400 °С

Литейное производство

Сушка формовочного и стержневого песка: влага в форме даёт брак отливки, поэтому песок подсушивают.

сушка, подогрев

Термообработка

Псевдоожиженный слой для закалки и отпуска: ровный прогрев детали без окалины и местных перегревов.

до 600–900 °С

Сушка кварцевого песка

Перед пескоструйкой, стекольным производством и фильтрами песок сушат — влажный комкуется и забивает сопла.

подготовка

Стройка зимой

Прогрев песка и инертных заполнителей перед замесом бетона при минусе, чтобы смесь не схватывалась льдом.

−т° монтаж

Аккумуляция тепла

Песок как дешёвый теплоаккумулятор: держит тепло часами, медленно отдаёт. Греют ТЭН от дешёвого ночного тарифа.

хранение

Какой ТЭН ставить

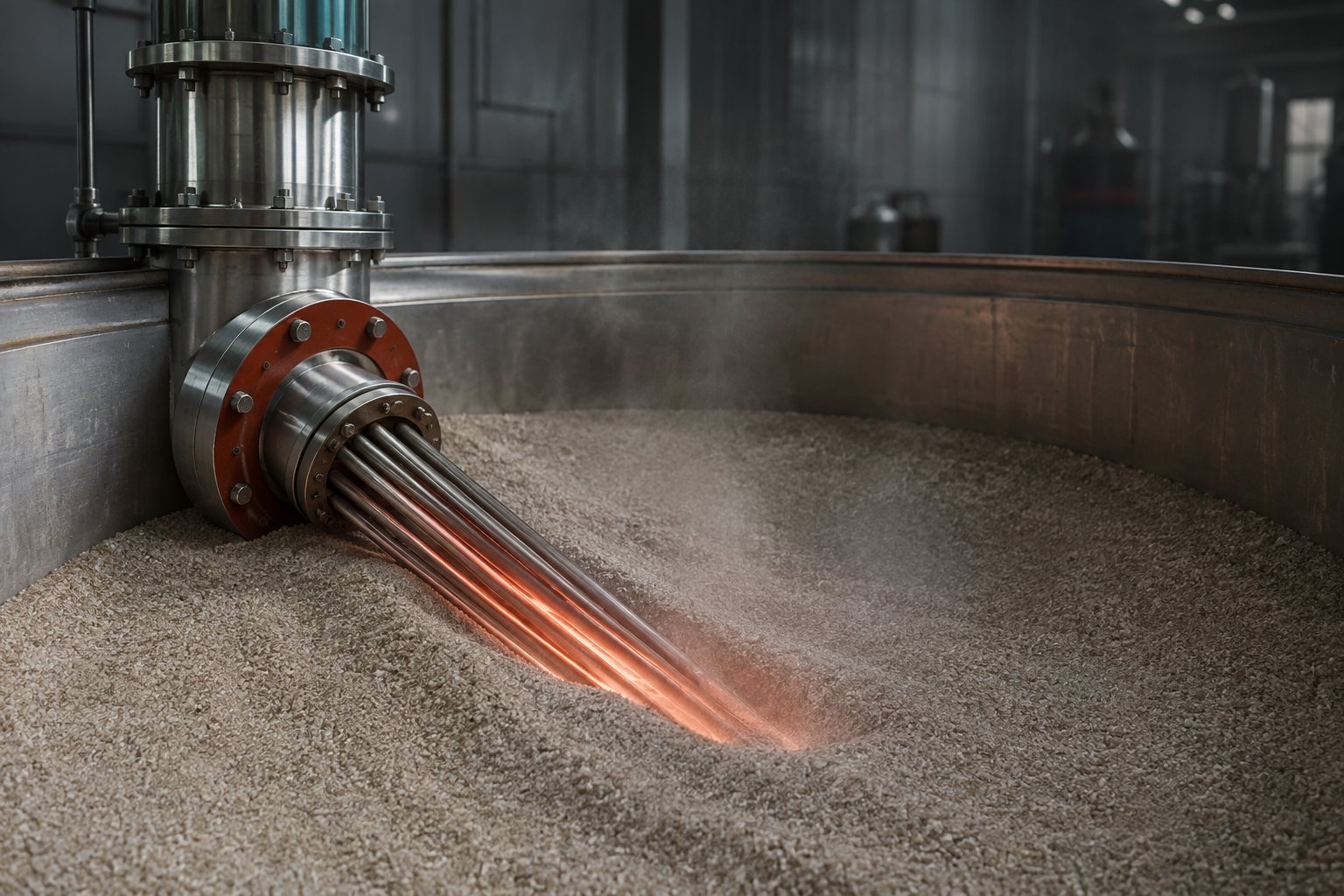

Для бака или ванны с песком берут фланцевый блок ТЭН из нержавейки — он вворачивается в стенку или дно через ответный фланец. Мощность лучше разнести на несколько трубок малой погонной нагрузки, а не собирать всё в одной мощной. Так и прогрев ровнее, и каждая трубка работает в щадящем режиме.

ОболочкаНержавейка 12Х18Н10Т для обычных условий, жаростойкие марки для высоких температур.

Стенка трубкиВ кипящем слое песок абразивен — нужна толстая стенка против износа.

Низкая погонная мощностьДлинная активная часть даёт нужную нагрузку 1–2 Вт/см².

Датчик в слоеТермопара прямо в песке: среда инертна, перегрев по ней не заметен.

Главная ошибка — поставить в песок готовый водяной ТЭН с нагрузкой 8–10 Вт/см². В воде он бы жил годами, в песке перегреется и прогорит за недели. ТЭН под песок считают отдельно.
