ТЭН для нагрева кислоты: производство по чертежу заказчика
Нержавейка AISI 304 в соляной кислоте начинает точечно разъедаться за недели, а в горячей концентрированной серной ещё быстрее. Для кислотных сред материал ТЭНа не берут «по умолчанию»: нужен титан, тантал или футеровка PTFE, и выбор зависит от конкретной кислоты, концентрации и температуры. Без этих данных цифру и материал не назовёт никто честно.

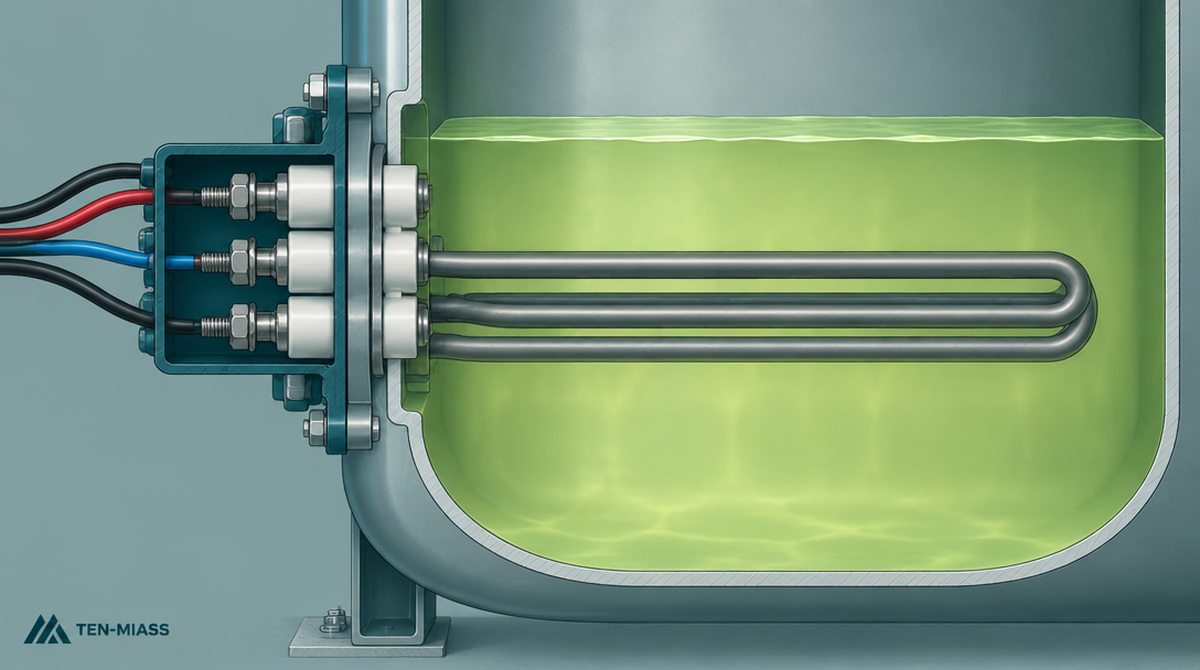

Трубка нагревателя целиком под уровнем кислоты, контакты и изоляторы на сухой стороне снаружи бака
Почему обычная нержавейка не держит кислоту
AISI 304 и AISI 321 (08Х18Н10Т) хорошо работают для воды, пара, щелочных моющих растворов и большинства пищевых сред. Здесь на поверхности стали держится тонкая пассивная оксидная плёнка, она и защищает металл. В кислой среде, особенно если в составе есть хлорид-ионы, плёнка пробивается в отдельных точках, начинается питтинговая коррозия. Она не съедает стенку равномерно, а прогрызает точечные каверны, и трубка может потечь там, где на глаз металл выглядит целым.
Для агрессивной химии без кислот (перекись, часть щелочей, пищевые агрессивные среды) мы обычно ставим титан-стабилизированную сталь AISI 321, подробнее о выборе марки нержавейки для ТЭНа читайте в отдельной статье. Но для кислот это правило не работает: там, где среда действительно кислая, нержавейка любой марки остаётся временным решением, а не расчётным вариантом.
Какой материал ставят для кислотных сред
Три варианта, и они не взаимозаменяемые.
Титан. Отлично держит окислительные среды: азотную кислоту почти любой концентрации, хлорную воду, гипохлориты, морскую воду. Причина в том, что на титане образуется очень прочная оксидная плёнка, и в окислительной среде она постоянно восстанавливается. Но в соляной кислоте и в горячей концентрированной серной кислоте эта же плёнка разрушается: среда там не окисляет, а восстанавливает, титан начинает точечно корродировать. Подробный разбор, когда титан оправдан, а когда это переплата, в статье про титановый ТЭН.
Тантал. Держит практически все кислоты, включая кипящую соляную и горячую концентрированную серную, там, где титан уже не работает. Дороже титана в несколько раз, поэтому ставится точечно: обычно не весь корпус, а танталовая трубка или футеровка в самом агрессивном узле.
Футеровка PTFE. Стальной или титановый корпус ТЭНа, изнутри защищённый фторопластовой оболочкой. Дешевле сплошного тантала, но ограничен по рабочей температуре: фторопласт начинает деградировать при высоких температурах, поэтому вариант годится не для всех процессов.
Сравнение материалов оболочки по средам без привязки к кислотам смотрите в статье про материал оболочки ТЭНа.
Ориентир по типам кислот
Таблица не заменяет расчёт, а показывает логику выбора. Концентрация и температура двигают ответ в любую сторону.
| Кислота | Особенность среды | Ориентир по материалу |
|---|---|---|
| Азотная | окислительная, титан работает почти при любой концентрации | Титан |
| Серная, разбавленная, холодная | умеренная агрессия | 316L ограниченно, титан с осторожностью |
| Серная, концентрированная, горячая | сильная агрессия, титан не держит | Тантал, футеровка PTFE |
| Соляная, любая концентрация | не окисляет, разрушает титановую плёнку | Тантал, футеровка PTFE |
| Уксусная, разбавленная | слабая органическая | 316L, титан |
| Фосфорная | агрессия растёт с температурой | 316L или титан по расчёту |
Пример расчёта мощности для кислотной ванны
Гальваническая ванна с раствором на основе серной кислоты, объём 300 литров, нужно поднять температуру с 18 °C до 60 °C за 3 часа.
P = 0,00116 × V × ΔT / t
P = 0,00116 × 300 × 42 / 3 = 4,87 кВт
Реальную мощность округляют вверх с запасом на теплопотери через стенки ёмкости и на время выхода в рабочий режим, поэтому для этого случая ставят блок на 5-6 кВт, а не впритык 4,87.
Ваттная нагрузка ниже, чем у стальных ТЭН
Для титановых и танталовых ТЭН плотность теплового потока держат ниже, чем для обычной нержавейки. Превышение вызывает локальный перегрев поверхности трубки, а именно в перегретой зоне защитная оксидная плёнка на титане разрушается быстрее всего. Поэтому в кислотных ваннах чаще ставят несколько ТЭН меньшей мощности, распределённых по объёму, вместо одного мощного элемента.
Коридор сопротивления по ГОСТ 13268-88 считается через допуск по мощности +5/−10 %, не напрямую по сопротивлению. Для примера с блоком 5 кВт на 220 В: R = 220² / 5000 = 9,68 Ом, коридор допустимой мощности 4500-5250 Вт даёт коридор сопротивления 9,2-10,8 Ом. Если купленный элемент показывает 12 Ом, это не тот номинал или деградация нити, разбираться нужно до монтажа в ванну с кислотой, а не после.
Что прислать для расчёта
- Название кислоты и концентрацию в процентах
- Рабочую температуру раствора
- Наличие хлоридов, окислителей или других агрессивных добавок в составе
- Объём ёмкости и материал самой ёмкости (это тоже влияет на выбор материала ТЭНа через контакт разнородных металлов)
- Требуемую мощность нагрева или время, за которое нужно выйти на рабочую температуру
- Посадочные размеры: диаметр и длину погружной части, резьбу штуцера, чертёж или фото старого ТЭНа
Частая ошибка при заказе
Если на заявку «нужен ТЭН для кислоты» сразу называют цену, это плохой знак, а не хороший сервис. Без концентрации и температуры невозможно понять, хватит ли титана или придётся ставить тантал: разница в цене между ними в несколько раз, и ошибка в материале означает либо переплату, либо ТЭН, который потечёт через пару месяцев эксплуатации. Присылайте паспорт техпроцесса или хотя бы данные с этикетки реагента, это быстрее, чем угадывать материал по телефону.
