ТЭН 700 Вт для Kraft KF-MO3801: верхний и нижний, как подобрать и заказать

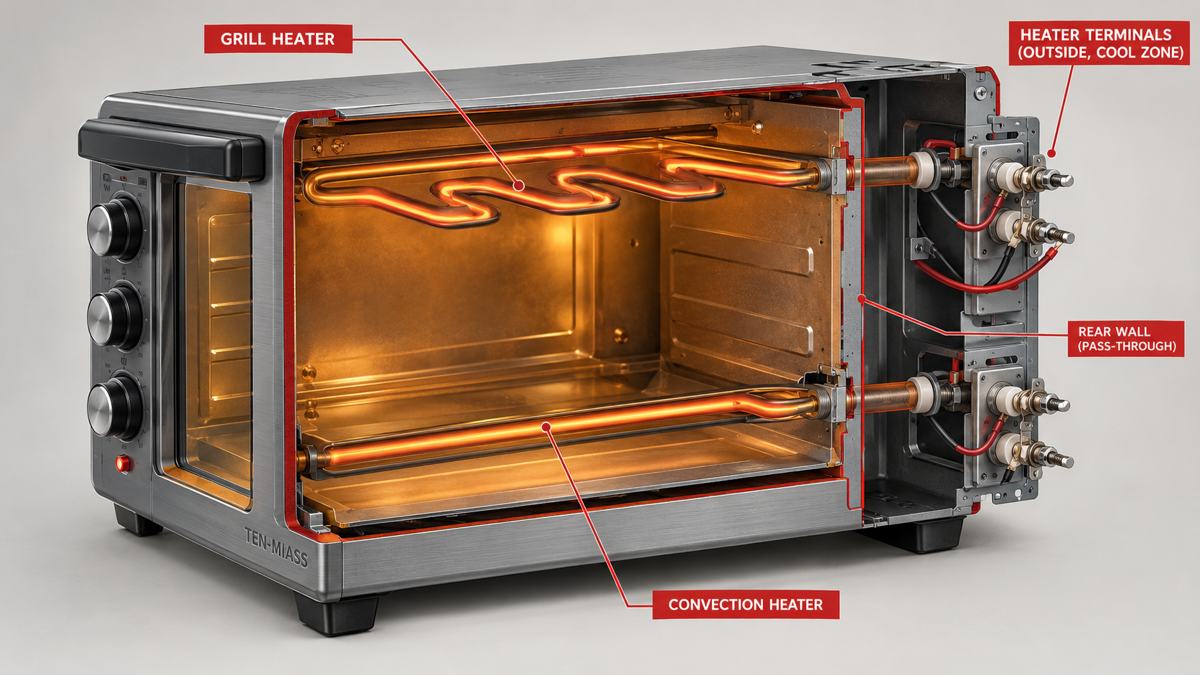

ТЭН для мини-печи Kraft KF-MO3801 в разрезе, верхний гриль-ТЭН и нижний конвекционный, контакты снаружи камеры

В Kraft KF-MO3801 два нагревателя по 700 Вт каждый: верхний гриль-ТЭН и нижний конвекционный. Горят по-разному, гриль чаще, низ реже, и менять их нужно по отдельности, формы и крепления не совпадают. Сопротивление исправного элемента на 220 В: 65,9-76,8 Ом по коридору ГОСТ 13268-88. Дальше: как отличить сгоревший сверху от сгоревшего снизу и что прислать нам для расчёта.

Опубликовано 3 октября 2026 · ТЭН-Миасс

Как отличить сгоревший верхний ТЭН от нижнего

Симптомы на дверце печи почти всегда указывают, какой из двух элементов вышел из строя:

Признак	Какой ТЭН	Причина	Что менять
Еда подгорает сверху, низ бледный и сырой	Верхний (гриль)	Нить гриль-элемента оборвана, обычно у открытого изгиба над продуктом	Верхний гриль-ТЭН
Выпечка не поднимается, дно не румянится	Нижний (конвекция)	Перегорел конвекционный элемент, часто из-за жира и крошек на дне камеры	Нижний ТЭН
Печь не греет совсем, оба индикатора молчат	Не ТЭН	Обрыв в проводке, предохранителе или термостате до нагревателей	Проверить термостат и предохранитель
Автомат выбивает при включении гриля	Верхний	Замыкание витков или пробой изоляции на корпус	Верхний, проверить изоляцию мультиметром
Низкая температура в режиме конвекции, но греет	Нижний	Частичное выгорание нити, сопротивление выросло выше нормы	Замерить, менять при выходе за коридор

Расчёт сопротивления для ТЭНа 700 Вт

Оба нагревателя KF-MO3801 на 700 Вт при 220 В, поэтому коридор сопротивления одинаковый для верхнего и нижнего. Формула: R = U² / P.

R = 220² / 700 = 48 400 / 700 = 69,1 Ом. Это номинал для нового холодного элемента.

ГОСТ 13268-88 разрешает отклонение мощности +5/−10 % от номинала, то есть фактическая мощность укладывается в 630-735 Вт. Пересчёт через ту же формулу даёт коридор сопротивления:

Мощность	Расчёт R	Сопротивление, Ом
735 Вт (+5%, максимум)	48 400 ÷ 735	65,85
700 Вт (номинал)	48 400 ÷ 700	69,1
630 Вт (-10%, минимум)	48 400 ÷ 630	76,83

Коридор несимметричный, потому что допуск мощности сам несимметричен: верхняя граница мощности даёт нижнюю границу сопротивления, и наоборот. Если мультиметр на снятом с клемм ТЭНе показывает, скажем, 90 Ом: нить частично выгорела, за коридор вышло, менять. Правило одно и для верхнего, и для нижнего элемента, раз оба на 700 Вт.

Важно. Перед замером обесточьте печь и снимите провода с клемм ТЭНа: иначе мультиметр покажет значение через термостат или реле, а не сам нагреватель.

Почему верхний и нижний ТЭН не взаимозаменяемы

Частая ошибка: купить один ТЭН «на 700 Вт для KF-MO3801» и пытаться поставить его туда, где встанет. Мощность у верхнего и нижнего совпадает, но это единственное общее. Верхний гриль-элемент почти всегда изогнут в плоскую спираль или зигзаг и крепится на двух точках под верхней стенкой камеры, открыто, без рассеивателя. Нижний конвекционный: другая форма изгиба, другое расстояние между выводами клемм, часто прикрыт металлическим щитком снизу. Посадочные отверстия в корпусе печи под них просверлены по разным местам. Переставить нижний элемент наверх физически не получится без переделки крепежа, а переделка крепежа убивает заводскую геометрию нагрева и гарантию.

Где чаще горит гриль-ТЭН

Верхний элемент работает на пределе чаще нижнего по трём причинам. Он ближе к продукту и часто без защитного рассеивателя, поэтому локальный нагрев нити выше. Режим гриля обычно включается на максимум без пауз, тогда как конвекция работает в цикле с термостатом. И брызги жира с продукта оседают прямо на открытую спираль, прогорая локальные участки нити. Нижний элемент прогревается равномернее через поддон и реже стоит на пределе мощности.

Нужен верхний или нижний ТЭН для Kraft KF-MO3801?

Сделаем по образцу сгоревшего или по фото маркировки. От 1 шт., срок 7-14 рабочих дней.

Оформить заказ

Что прислать нам для расчёта

Чтобы не угадывать и не присылать второй раз, пришлите сразу:

Какой из двух сгорел: верхний гриль или нижний конвекционный (бывает, что оба сразу, тогда пишите оба).
Фото маркировки на самом ТЭНе: шильдик с мощностью и напряжением, если читается, или хотя бы фото таблички на задней стенке печи с моделью KF-MO3801.
Размеры изогнутого элемента: длина рабочей части, расстояние между выводами клемм, форма изгиба (дуга, зигзаг, плоская спираль).
Внутренние размеры камеры: ширина и высота, чтобы гриль-ТЭН встал без касания стенок и дверцы.
Фото крепления: на кронштейнах или напрямую в отверстия стенки, с какой стороны выходят клеммы.

Точную цену для этой модели калькулятор не выдаёт: оребрённые и формованные гриль-элементы считаем по фото или чертежу в день обращения.

Частые вопросы

Чем верхний ТЭН в Kraft KF-MO3801 отличается от нижнего?

Оба на 700 Вт, но форма и крепление разные. Верхний гриль-ТЭН обычно изогнут в плоскую спираль или зигзаг и висит открыто под верхней стенкой камеры, нижний конвекционный крепится ближе ко дну и часто закрыт щитком-рассеивателем. Поставить нижний наверх не получится: не совпадут ни посадочные отверстия, ни форма изгиба.

Какое сопротивление должно быть у ТЭНа 700 Вт на 220 В?

69,1 Ом номинал по R=U²/P. По ГОСТ 13268-88 допуск мощности +5/-10% даёт коридор сопротивления 65,9-76,8 Ом. Это верно для обоих нагревателей KF-MO3801, раз оба на 700 Вт.

Можно ли поставить одинаковый ТЭН и сверху, и снизу?

Нет, если речь о готовой заводской форме. Мощность совпадает, но изгиб, длина выводов и точки крепления у верхнего и нижнего элемента разные. Делаем каждый под свои размеры отдельно.

Почему верхний ТЭН-гриль в мини-печи горит чаще нижнего?

Он работает при более высокой температуре поверхности (ближе к продукту, часто без рассеивателя) и чаще включается в режиме подрумянивания с перегревом нити у открытых изгибов. Нижний прогревается равномернее и реже стоит на пределе.

Как понять, что сгорел ТЭН, а не термостат или плата?

Обесточить печь, снять заднюю панель, прозвонить каждый ТЭН мультиметром отдельно от схемы. Бесконечность на клеммах: обрыв нити, менять ТЭН. Сопротивление в норме, а нагрева нет: ищите термостат, реле или плату управления.

Сколько стоит ТЭН для Kraft KF-MO3801 и как долго делаете?

Точная цена зависит от формы изгиба, длины выводов и материала оболочки: считаем по фото или чертежу в день обращения. Срок изготовления 7-14 рабочих дней, минимальная партия 1 штука.
