Почему мазут М-100 требует особого подхода к нагреву
М-100 — топочный мазут с высокой вязкостью и низкой теплопроводностью. При температуре ниже +40°C он фактически не течёт и не перекачивается центробежными насосами. Для перекачки и подачи в горелки нужна температура 60-80°C, для форсуночного распыления — 80-120°C.
Проблема для ТЭН в том, что конвекция внутри бочки при вязком мазуте работает слабо. Горячий мазут возле трубки не уходит вверх быстро: слой расплавленного продукта держится у поверхности и постепенно разлагается. Продукты разложения оседают на трубке в виде кокса, который работает как теплоизолятор, разгоняя температуру трубки ещё выше. Это цепная реакция, итог которой — перегорание оболочки.
Какую мощность выбрать для 200-литровой бочки
Расчёт прямой: чтобы нагреть 200 кг мазута от +10°C до +80°C, нужно около 16 400 кДж тепла (теплоёмкость мазута примерно 1,67 кДж/(кг·К), дельта температур 70°C). С учётом потерь через стенки бочки и КПД — реально 18-20 кДж.
| Мощность ТЭН, кВт | Время нагрева до +80°C | Напряжение питания | Площадь поверхности (при 1,5 Вт/см²) |
|---|---|---|---|
| 3 кВт | 4-5 часов | 220 В или 380 В | не менее 2 000 см² |
| 4,5 кВт | 2,5-3 часа | 380 В (треугольник) | не менее 3 000 см² |
| 6 кВт | 1,5-2 часа | 380 В (звезда/треугольник) | не менее 4 000 см² |
3 кВт достаточно для большинства ситуаций, когда бочку нужно разогреть раз в смену. 6 кВт ставят там, где бочка стоит на морозе и нужен быстрый ввод в работу. Блок на 9 кВт в 200-литровую бочку физически поставить можно, но удержать нагрузку в 1,5 Вт/см² уже сложно: потребуется очень длинный или многоэлементный блок.
Материал оболочки ТЭН для мазута
Мазут М-100 — органическая среда без агрессивной кислоты или хлоридов. Для него достаточно стали 10 (углеродистая). Это стандартный материал для масляных и топливных сред: хорошо проводит тепло, не вступает в реакцию с нефтепродуктами, дешевле нержавейки.
| Материал оболочки | Применение | В мазуте М-100 |
|---|---|---|
| Сталь 10 | Воздух, масло, нефтепродукты | Оптимально |
| AISI 304 (08Х18Н10) | Вода, пар, пищевые среды | Допустимо, но избыточно |
| 12Х18Н10Т | Пищевое, агрессивное | Избыточно, дороже |
| Медь | Вода, спирты | Не ставить: реагирует с продуктами разложения мазута |
Конструкция блочного ТЭН для бочки

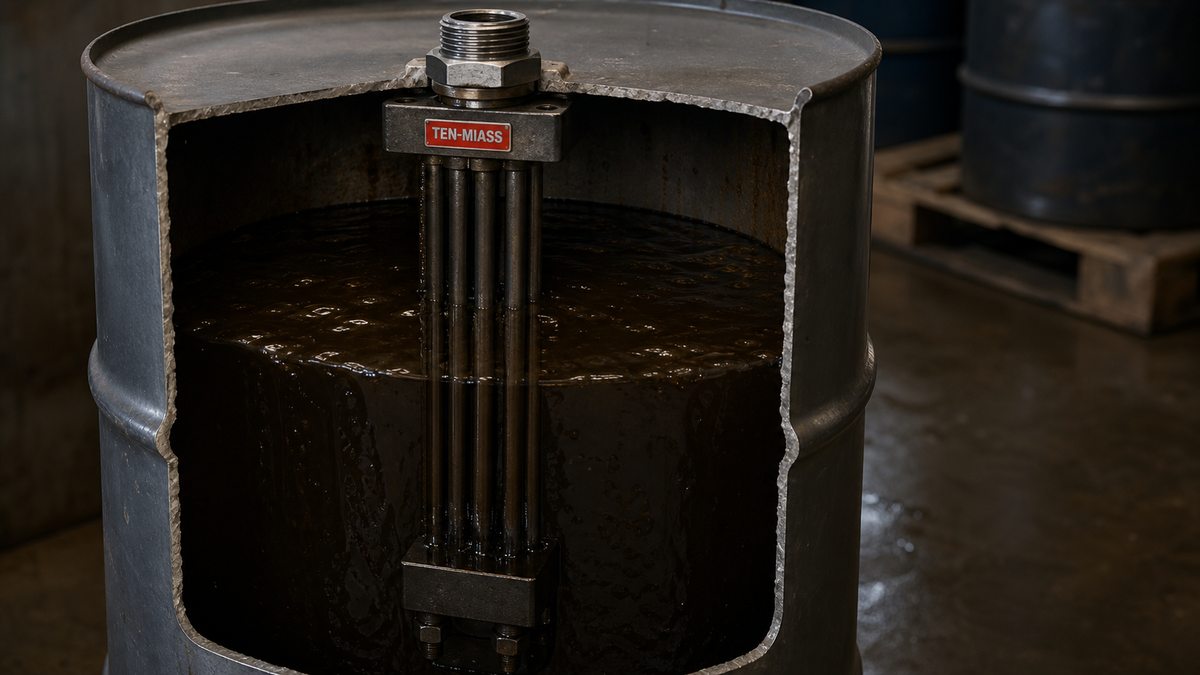

Блочный ТЭН для бочки состоит из нескольких трубчатых элементов, собранных на общем фланце или пробке. Трубки выгнуты в форме U или гребёнки, чтобы разместиться внутри бочки с максимальной площадью поверхности.
Способы монтажа
- Через резьбовую пробку (G 1¼" или G 2") в верхнем торце бочки. Самый простой вариант: снял пробку, вкрутил ТЭН. Подходит для стандартных 200-литровых бочек с верхним заливом.
- Через приварной фланец в боковой стенке бочки. Удобен для стационарных ёмкостей: ТЭН вынимается без слива мазута, его проще чистить от кокса.
Важный момент по расположению: трубки должны быть полностью погружены в мазут. Работа ТЭН с частично обнажёнными трубками в воздухе или парах при максимальной мощности убьёт его за минуты. Поэтому при горизонтальном монтаже через боковой фланец глубина установки рассчитывается так, чтобы при минимальном уровне мазута трубки оставались под поверхностью.
Схема подключения и защита
Для блочных ТЭН на 380 В в мазуте рекомендуют схему «звезда» с нейтралью. Она позволяет плавнее начать прогрев при высокой вязкости мазута, когда конвекция минимальна.
Без термостата ТЭН в мазуте не ставят. Нужны два защитных элемента:
- Термостат с датчиком в мазуте (не на корпусе бочки). Рабочая точка: +70-80°C. Датчик крепят в среднюю часть бочки, где температура репрезентативна.
- Термоограничитель (капиллярный или биметаллический) на блоке ТЭН как аварийная защита. Отключает при перегреве трубок, не восстанавливается автоматически.
Как избежать коксования
Кокс образуется при локальном перегреве мазута у поверхности трубки. Три способа снизить риск:
- Выдержать удельную нагрузку 1,5 Вт/см² и ниже. При 1,0 Вт/см² риск коксования практически нулевой даже при длительной работе.
- Ограничить температуру мазута. При +80°C интенсивность разложения на порядок ниже, чем при +110°C. Правильно настроенный термостат решает эту задачу.
- Периодически снимать и прочищать ТЭН. Даже при соблюдении нагрузки за несколько месяцев на трубках появляется тонкий слой отложений. Вынул, очистил металлической щёткой, вернул. Фланцевый монтаж это упрощает.
Что указать при заказе
Чтобы мы изготовили блок под вашу бочку, нужны:
- Тип и объём ёмкости (200-литровая бочка стандартная или нестандартная)
- Способ монтажа: пробка (размер резьбы) или фланец (диаметр, PCD отверстий)
- Мощность (3, 4,5 или 6 кВт)
- Напряжение: 220 В однофазный или 380 В трёхфазный
- Внутренняя глубина бочки (расстояние от пробки до дна)
Если чертежа нет, снимите фото бочки, пробки и укажите глубину. Этого достаточно для расчёта. Можно прислать фотографию старого сгоревшего ТЭН, если он был.
