ТЭН для LOIP LB-104/LD: изготовление на заказ по вашим размерам
Штатный нагреватель LOIP LB-104/LD отдельно как запчасть почти нигде не продаётся. Делаем замену по фото штатного ТЭНа, чертежу или паспорту прибора: мощность обычно в диапазоне 0,5-2 кВт в зависимости от объёма ванны, корпус - нержавейка AISI 304 или 321, резьба и габариты - строго под штатное гнездо. Срок 7-14 дней, от 1 шт.

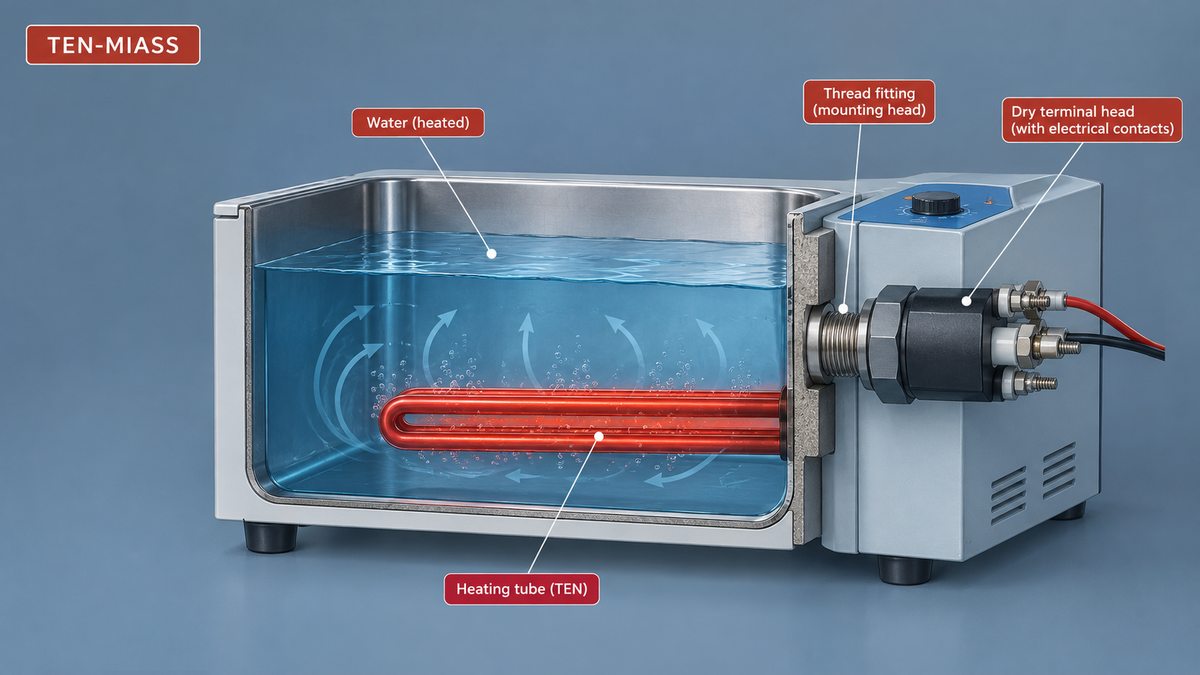

Лабораторные водяные бани и термостаты серии LB у LOIP работают на нагревателях мощностью от 0,5 до 3 кВт - конкретная цифра зависит от объёма ванны и того, насколько быстро прибор должен выходить на температуру. LB-104/LD относится к этой линейке компактных приборов: небольшая ванна, нагреватель встроен в стенку или дно, контакты выведены на сухую часть корпуса.
Когда такой нагреватель сгорает, первая мысль - заказать оригинальную запчасть у производителя. На практике это либо долго (ждать поставку отдельного узла под конкретную модель), либо вообще невозможно: часть старых модификаций снята с производства, а то, что осталось, идёт только в сборе с новым прибором. Рабочий вариант - изготовить ТЭН-аналог по размерам штатного.
Почему нельзя просто заказать «ТЭН для LOIP LB-104/LD» по названию
Потому что название модели ничего не говорит о посадочных размерах. LOIP за годы выпуска LB-100 и соседних серий менял поставщиков комплектующих, и даже два прибора одного индекса могут стоять на нагревателях разной длины или с разной резьбой крепления. Делать нагреватель «по модели» без фото или чертежа - это гадание, а не расчёт. Для той же линейки LOIP мы уже делали замену на модель постарше - смотрите ТЭН для лабораторной водяной бани LOIP ЛБ-160/161, принцип подбора там тот же.
Что нужно указать, чтобы сделать точную копию
| Параметр | Как получить | Почему важно |
|---|---|---|
| Диаметр трубки нагревателя | Штангенциркулем по снятому ТЭНу либо по фото с линейкой рядом | От него зависит, пройдёт ли нагреватель в штатное отверстие стенки |
| Длина погружной части | Замер активной зоны без учёта контактных стержней и крепёжной головки | Короче - не достанет до нужного уровня воды, длиннее - упрётся в дно |
| Резьба или тип крепления | Штуцер (G1/2", G3/4", M14×1.5, M22×1.5) или прижимная гайка/фланец - видно на фото узла | Несовпадающая резьба держится в отверстии на честном слове и течёт |
| Материал оболочки | По умолчанию нержавейка, если среда агрессивнее - указать (буферные растворы, кислые среды) | Углеродистая сталь в воде начинает ржаветь за недели, не за годы |
| Мощность и напряжение | Со шильдика ТЭНа или паспорта прибора; если стёрлось - считаем по объёму ванны | Заниженная мощность не выйдет на температуру за разумное время |
Как прикинуть нужную мощность, если маркировка не сохранилась
Базовая формула для нагрева воды: P = 0,00116 × V × ΔT / t, где P - мощность в кВт, V - объём в литрах, ΔT - разница температур в °C, t - время нагрева в часах.
Пример: ванна на 5 литров, нужно поднять температуру с 20 до 95 °C за 30 минут (0,5 ч):
P = 0,00116 × 5 × 75 / 0,5 = 0,87 кВт
Это расчётный минимум без потерь. На практике крышка, стенки и датчик температуры забирают часть тепла, поэтому к расчётному значению добавляют запас 20-30 % - для примера выше это уже 1,05-1,13 кВт. Реальную цифру для LB-104/LD точнее брать со штатного ТЭНа или паспорта прибора, а не считать заново - заводская мощность уже учитывает конкретную геометрию ванны.
Какой материал ставить в водяную баню
Для дистиллированной воды и нейтральных растворов хватает нержавейки AISI 304 (08Х18Н10) - стандартный выбор для лабораторных бань общего назначения. Если в работе используются буферные растворы с хлоридами или слабокислые среды, по умолчанию берём AISI 321 (08Х18Н10Т) - титан-стабилизированная сталь устойчивее к точечной коррозии. Подробнее про подбор материала и резьбы для лабораторных нагревателей - в статье про ТЭНы для лабораторных бань и термостатов.
Что прислать для расчёта
- Фото штатного ТЭНа целиком, с линейкой или штангенциркулем рядом с трубкой и резьбой
- Паспорт прибора с серийным номером LOIP LB-104/LD, если сохранился
- Что именно случилось: нагреватель не греет вообще, греет слабо, пробило на корпус, течёт в месте крепления
- Объём ванны в литрах и рабочий диапазон температур, если известен
По этому набору считаем мощность, подбираем резьбу под штатное гнездо и присылаем расчёт в день обращения.
Типичная ошибка при заказе
Заказывают по названию модели прибора, без фото и без замера штатного ТЭНа, рассчитывая, что производитель «и так знает, что там стоит». В результате приходит нагреватель с правильной мощностью, но с резьбой на полтора миллиметра больше или трубкой на сантиметр длиннее - и его приходится возвращать. Фото штатного узла с линейкой решает этот вопрос за один раз, без переделок.
Нужен ТЭН для LOIP LB-104/LD или похожего прибора?
Пришлите фото штатного нагревателя или паспорт прибора - посчитаем мощность, подберём резьбу и материал. От 1 шт., доставка по РФ и в Казахстан.
