ТЭН для литейного ковша с футеровкой: как выбрать и заменить
Короткий ответ: трубчатый ТЭН держит максимум 400-450°C на оболочке. Расплав металла в литейном ковше: от 700°C у алюминия до 1500-1600°C у стали, поэтому ТЭН не греет и не поддерживает сам расплав, это физически невозможно. У ковша с футеровкой ТЭН решает другие задачи: подсушивает огнеупорную облицовку после кладки или ремонта перед прогревом горелкой, держит ковш в тепле во время простоя между разливками, либо подогревает вспомогательный узел рядом с ковшом. Если в заявке написано «нужен ТЭН греть ковш с металлом», скорее всего, имелась в виду одна из этих трёх задач, а не сам расплав.
Для чего именно нужен ТЭН у литейного ковша

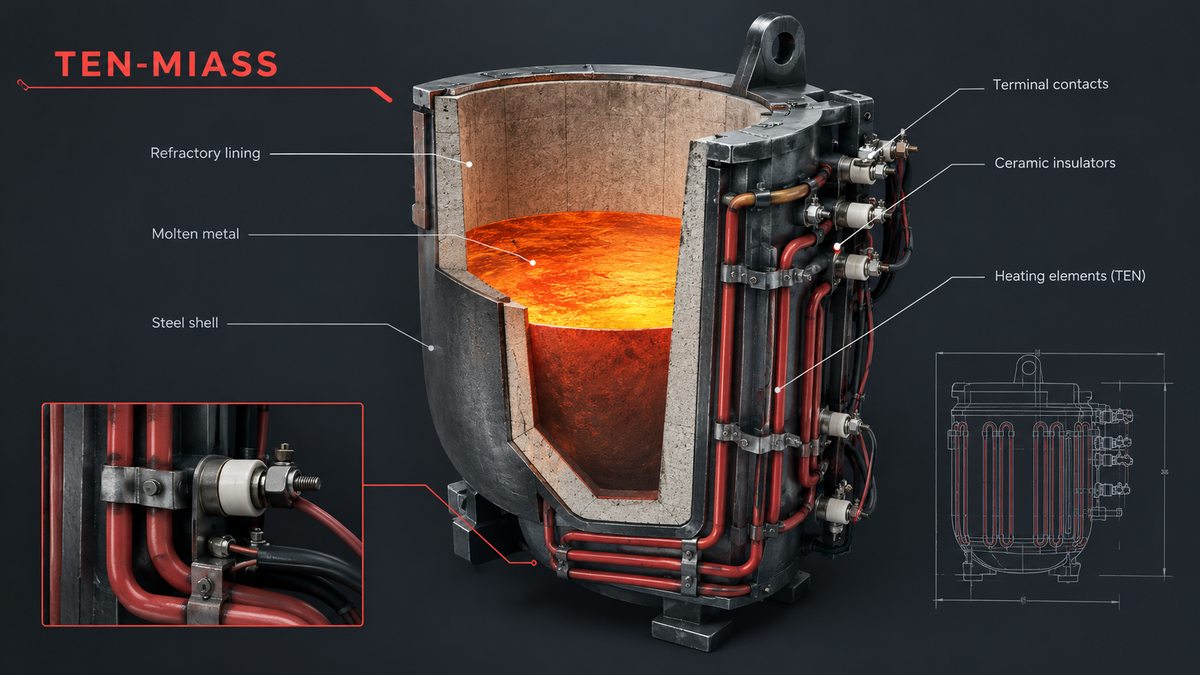

Футеровка: огнеупорная облицовка внутренней стенки ковша, которая принимает контакт с расплавом на себя и защищает металлический корпус. Сам корпус ковша в рабочем режиме снаружи может быть ощутимо горячим, но температура, с которой работает футеровка внутри, несопоставима с пределом любого ТЭНа.
Трубчатый нагреватель в стандартной оболочке (сталь 10, нержавейка AISI 321) рассчитан на длительную работу при температуре оболочки до 400-450°C. Это предел самого элемента: нихромовая спираль внутри и металлическая оболочка снаружи не держат контакт с расплавом или прямое соседство с зоной 800°C и выше без разрушения за часы, а не месяцы.
Поэтому зона применения ТЭНа у литейного ковша не сам процесс разливки, а три вспомогательные задачи:
- Предварительная сушка футеровки после кладки или ремонта, на невысокой температуре, перед передачей ковша на высокотемпературный разогрев горелкой
- Поддержание ковша в тепле во время простоя между разливками, чтобы не терять тепло корпуса и снизить термоудар при следующей заливке
- Подогрев вспомогательных узлов рядом с ковшом: привод поворотного механизма, гидростанция, редуктор в холодном цехе зимой
Доводить футеровку до её рабочей температуры (той, что терпит прямой контакт с расплавом) ТЭНом не получится, для этого используют газовые или мазутные горелки, индукционный прогрев. ТЭН берёт на себя только нижний, относительно холодный участок температурной кривой: от комнатной до 150-300°C, в зависимости от задачи.
Что менять: признак → причина → решение
| Признак | Причина | Что менять |
|---|---|---|
| Футеровка трескается при первом прогреве горелкой | Остаточная влага в огнеупорном растворе после кладки не удалена | Добавить этап медленной сушки ТЭНом на 80-150°C перед горелочным прогревом |
| Ковш за ночь простоя сильно остывает, растёт расход газа на повторный разогрев | Нет поддерживающего подогрева в режиме ожидания | ТЭН малой мощности на кожухе или в районе горловины для поддержания в тепле |
| Привод поворотного механизма ковша подклинивает зимой | Гидростанция или редуктор остывают в неотапливаемом цехе | Подогрев узла отдельным ТЭН или патронным нагревателем, не связанным с самим ковшом |
| Клеммы ТЭНа подгорают, контакт нестабилен | Клеммная коробка стоит слишком близко к горячей зоне ковша | Вынос клеммной коробки на холодную сторону через гермоввод |
| ТЭН выгорает за несколько недель вместо расчётного срока | Элемент установлен ближе к рабочей зоне, чем предполагает его предел 400-450°C | Пересмотр точки установки, увеличение дистанции от горячей зоны или отказ от ТЭНа в пользу другого решения |
Что прислать для расчёта
- Назначение подогрева: сушка футеровки после кладки, поддержание ковша в простое или подогрев вспомогательного узла
- Зона установки: на кожухе ковша, у горловины, на приводе или другом узле рядом
- Ожидаемая рабочая температура именно в этой зоне (не температура расплава внутри ковша)
- Напряжение питания: 220 или 380 В
- Фото или чертёж места монтажа, желательно с габаритами
По этим пяти пунктам считаем мощность, длину и материал оболочки. Готовой формулы для ковшей нет: каждый случай завязан на конкретную геометрию и на то, насколько далеко точка установки от горячей зоны, поэтому расчёт делается по фото или чертежу в день обращения.
Главная ошибка в таких заявках
Самая частая путаница в том, что заказчики считают, что ТЭН может греть или поддерживать сам расплав металла в ковше, если его просто разместить снаружи или рядом с корпусом. Это завышенное ожидание от нагревателя, который на такую задачу физически не рассчитан: разница между пределом ТЭНа (400-450°C) и температурой расплава (700-1600°C в зависимости от металла) не сокращается никаким усилением мощности или количеством элементов.
Если нужно именно поддерживать температуру расплава или металла в ковше, это задача для индукционного нагрева или футеровки с собственным тепловым балансом, а не для трубчатого электронагревателя. ТЭН у ковша закрывает соседние по смыслу, но по температуре совершенно другие задачи: сушку кладки, тепло в простое, подогрев узлов.
