ТЭН для муфельной печи: выбор по температуре и среде

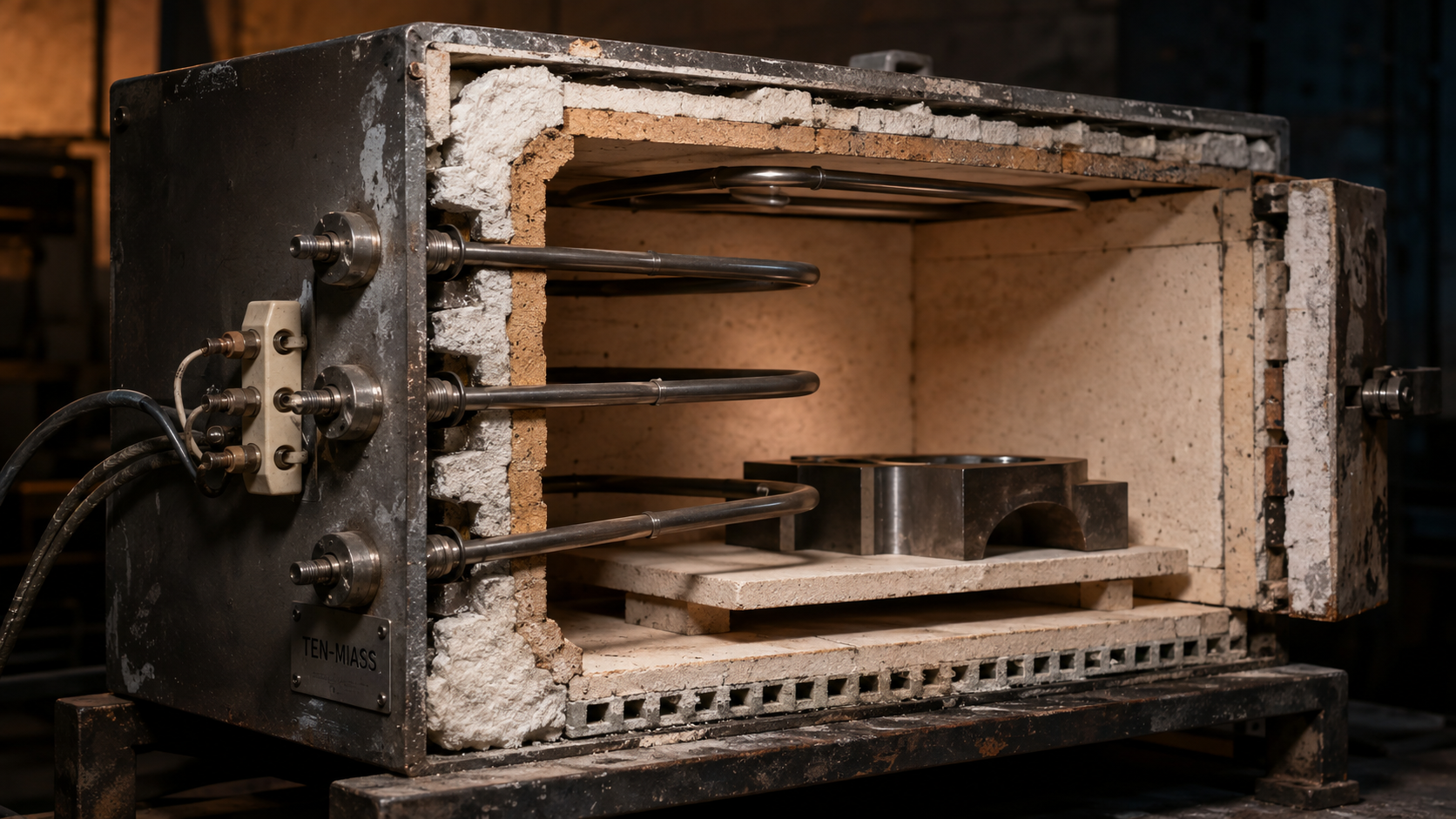

Муфельная печь — это не бытовой прибор, а технологический узел, где температура в рабочей камере достигает 600–1250 °C. ТЭН в такой печи работает в условиях, где ошибка в выборе оболочки или удельной мощности превращает нагреватель в расходник с ресурсом 2–3 недели. Разберём, как подбирать ТЭН по температуре, среде и геометрии, чтобы печь стояла в графике, а не в ремонте.

Температурные классы оболочки: что реально выдерживает труба

Температура на поверхности ТЭНа всегда выше температуры в камере печи. Если печь работает при 300 °C, оболочка нагревается до 400–450 °C. Если камера держит 800 °C, труба ТЭНа уже на 850–900 °C. Поэтому первое, что нужно определить — это температура именно оболочки, а не печи.

По ГОСТ 13268-88 и практике производства ТЭН-Миасс, оболочку выбирают из таблицы:

Критическое уточнение: при 850 °C на оболочке обычная нержавейка AISI 304 (08Х18Н10) начинает окалинообразовывать и терять механическую прочность. Для муфельных печей с рабочей температурой выше 600 °C — только Inconel или специальные жаростойкие стали. Если печь имеет зонный нагрев, где разные зоны работают при разных температурах, экономически оправдано ставить разные материалы оболочки в одной конструкции.

Нихромовая спираль: сердце ТЭНа и её ограничения

Внутри трубчатого нагревателя — нихромовая спираль, запрессованная в периклаз (магнезитовую засыпку). Именно спираль задаёт максимальную температуру нагрева, а оболочка защищает её от среды. Для муфельных печей с температурой до 700 °C применяют нихром Х20Н80. Выше 700 °C — фехраль (Х23Ю5Т), но у неё есть недостаток: хрупкость при вибрации и невозможность ремонтной перепрессовки.

Удельная поверхностная мощность — второй параметр, который определяет ресурс. Для муфельных печей нормальные значения:

• до 200 °C — 2,5–3,5 Вт/см²;
• 200–400 °C — 2,0–2,5 Вт/см²;
• 400–600 °C — 1,2–2,0 Вт/см²;
• 600–800 °C — 0,8–1,2 Вт/см².

Если превысить эти значения, спираль перегревается, периклаз спекается, и ТЭН выходит из строя по межвитковому замыканию в течение 2–3 циклов. Если занизить — печь не наберёт температуру, и придётся ставить дополнительные нагреватели, увеличивая металлоёмкость конструкции.

Расчёт мощности и сопротивления: формулы для трёхфазной сети

Для муфельных печей стандартное питание — 380 В трёхфазное. ТЭНы в этом случае соединяют звездой. Формулы, которые нужно знать инженеру:

• Сопротивление одного элемента: R = U² / P (для однофазного включения на 220 В);
• Ток однофазной нагрузки: I = P / U;
• Линейный ток в звезде: I_линейный = P / (√3 × U_линейного);
• Сопротивление ветви звезды: R_ветвь = U_линейного² / P_элемента.

Пример: печь на 24 кВт, три нагревателя в звезду. Линейное напряжение 380 В. Мощность на ветвь: 24 / 3 = 8 кВт. Ток: 24000 / (1,732 × 380) = 36,5 А — это то, что увидит тепловое реле. Сопротивление ветви: 380² / 8000 = 18,05 Ом — этот параметр замеряют мегомметром при приёмке.

Согласно ГОСТ 13268-88, допуск по мощности составляет +5/−10%, что даёт несимметричный допуск по сопротивлению: −4/+11%. Это значит, что ТЭН, обозначенный как 8 кВт, может реально иметь сопротивление от 16,2 до 18,8 Ом. При заказе партии под один шкаф управления это критично: разброс токов по фазам приведёт к перекосу, и одна фаза будет работать с перегрузкой.

Почему серийный ТЭН — компромисс, а не решение

Складские ТЭНы для муфельных печей — это усреднённые позиции: фиксированная длина 300–500 мм, мощность 1–2,5 кВт, оболочка AISI 304 (08Х18Н10) по умолчанию. Для печи, где рабочая зона 600 °C, такой ТЭН быстро выходит из строя, потому что материал оболочки не рассчитан на эту температуру. Замена на ТЭН с оболочкой Inconel 601 (ХН60ВТ) той же мощности и длины решает проблему, но серийные позиции такой длины с нужным хвостовиком есть не у всех.

Изготовление под чертёж снимает три узких места:

• Длина активной части. В муфельной печи нагреватель должен повторять геометрию камеры. Если завод-изготовитель печи заложил пазы под ТЭН длиной 480 мм — стандартный 500 мм не встанет без доработки.
• Диаметр и форма хвостовика. Комплектующие для печей используют выводы из нержавеющей шпильки M6 или M8, иногда с термопарой внутри. У серийных ТЭНов хвостовик часто — просто контактный стержень 3 мм.
• Удельная мощность. Для камеры с интенсивной циркуляцией воздуха можно ставить 2,5 Вт/см², для застойной зоны — не более 1,5 Вт/см². Серийный ТЭН не знает условий вашей печи.

ТЭН-Миасс изготавливает патронные ТЭНы с диаметром корпуса от 4 до 32 мм и длиной от 30 до 6000 мм — этого диапазона достаточно для 95% муфельных печей, включая печи с зонным нагревом длиной до 2 метров.

Термопары и взрывозащита: опции, о которых забывают

В муфельных печах контроль температуры — это не опция, а требование технологии. Если в печи предусмотрено место под термопару, ТЭН можно изготовить со встроенной термопарой типа K (хромель-алюмель) или J (железо-константан). Стандартные диаметры — 6 или 8 мм, длина встраиваемой части — до 500 мм. Это избавляет от отдельного монтажного отверстия и уменьшает тепловую инерцию системы.

Таблица выбора термопары:

Если печь стоит во взрывоопасной зоне (сушка лакокрасочных покрытий с растворителями), ТЭНы нужны во взрывозащищённом исполнении Ex-d. Это значит: утолщённая оболочка, специальная засыпка без раковин, герметичные выводы. Технически это исполнение отличается от обычного не только ценой, но и допусками по качеству запрессовки периклаза — каждая единица проходит проверку на искробезопасность.

Для агрессивных сред при 800 °C — только Inconel 601 (ХН60ВТ) с толщиной стенки не менее 1,5 мм. Стандартная AISI 321 (08Х18Н10Т) при этой температуре начинает выделять карбиды по границам зёрен, что приводит к межкристаллитной коррозии и разгерметизации оболочки.

Проверка ТЭНа перед установкой: три замера

Замерять сопротивление ТЭНа муфельной печи нужно на обесточенной печи, сняв перемычки и отсоединив термопару. Три обязательных теста:

1. Сопротивление между выводами — должно быть в пределах ±5% от расчётного (по формуле R = U²/P).
2. Сопротивление изоляции между выводом и оболочкой — не менее 10 МОм мегомметром на 500 В.
3. Сопротивление между соседними петлями в блоке — для многоэлементных ТЭНов, чтобы исключить межпетлевое замыкание.

Если печь берёт ток выше расчётного на 10% и при этом КПД упал — вероятен межвитковый пробой спирали. Такой ТЭН подлежит замене, а не ремонту. Перепрессовка на производстве возможна, но для муфельных печей обычно дешевле заказать новый под чертёж.

Чек-лист для заказа ТЭНа муфельной печи

• Температура в камере печи (максимальная, рабочих циклов).
• Габариты посадочного места: диаметр трубки, длина активной части, тип хвостовика.
• Материал оболочки по температуре и среде (таблица выше).
• Мощность по тепловому балансу печи, а не «как было до этого».
• Схема соединения: звезда, треугольник, количество элементов на фазу.
• Наличие термопары, взрывозащиты, степени IP.

Быстрый расчёт при замене ТЭНа: если старый нагреватель работал, но прогорел — замерьте его сопротивление до демонтажа. Зная напряжение питания (обычно 220 В на ветвь в звезде при 380 В), мощность считаем по формуле P = U²/R. Это даст точку отсчёта для нового ТЭНа, но лучше пересчитать удельную мощность под реальную температуру.

Печь с ТЭНом на 8 кВт сопротивлением 6 Ом (однофазная сеть 220 В) при замене на ТЭН с допуском по ГОСТ 13268-88 может дать разброс мощности от 7,2 до 8,4 кВт. Это не брак — это нормированный допуск. Но при заказе партии на 3–6 элементов для трёхфазной звезды важно требовать сопротивления с минимальным разбросом, иначе перекос фаз съест ресурс самой слабой ветви.

Самый частый отказ ТЭНа муфельной печи — не перегорание спирали, а разрушение контактного узла в месте вывода из оболочки. Причина — вибрация от вентилятора и циклический нагрев. Решение простое: заказывать ТЭН с усиленным выводом (увеличенная длина контактного стержня и дополнительная изоляция в зоне выхода). Это конструктивное изменение не влияет на цену существенно, но продлевает ресурс в 2–3 раза.

Для заказа пришлите чертёж или размеры старого ТЭНа — диаметр, длину, сечение вывода, мощность или сопротивление. По фото вышедшего из строя нагревателя тоже восстановим геометрию, но точность сборки лучше по чертежу. Типовой срок изготовления ТЭНа для муфельной печи — от 5 до 10 рабочих дней, минимальная партия — 1 штука.
