ТЭН для котла 15 кВт: изготовление на заказ по вашим размерам

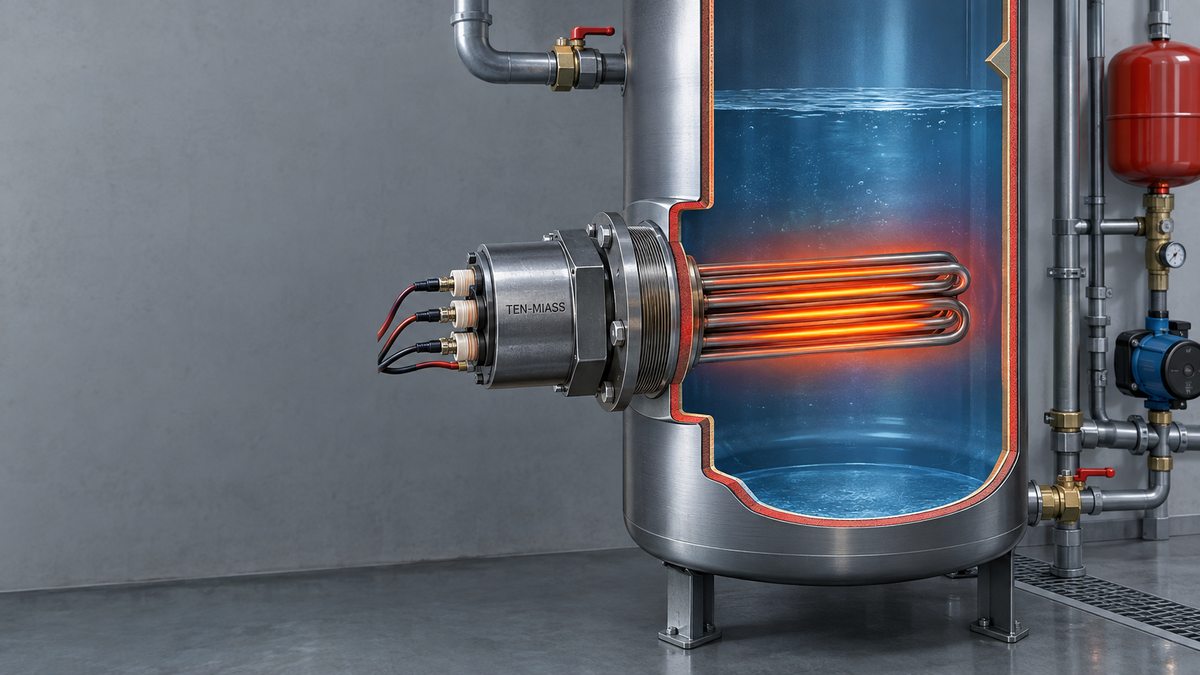

Блок ТЭН на 15 кВт для котла отопления - это обычно три элемента по 5 кВт в одной головке, соединённые звездой на 380 В. Делаем под резьбу или фланец конкретного котла: сталь 10 для обычной воды, нержавейка AISI 321 для антифриза. От 1 штуки, срок 7-14 рабочих дней.
Зачем делать ТЭН для котла 15 кВт на заказ, а не покупать готовый
Готовые блоки на рынке закрывают три-четыре стандартных посадочных места: резьба G1 1/4 под бойлер, G1 1/2 под маленький электрокотёл, иногда круглый фланец на 4 болта. У реальных котлов отопления муфты и фланцы отличаются от модели к модели: производитель мог поставить нестандартный диаметр или редкий шаг резьбы, особенно если котёл не самый новый или произведён за рубежом.
Поэтому на 15 кВт проще сразу делать под размер: присылаете фото старой врезки или замеры муфты, мы повторяем посадочное место и подбираем материал под теплоноситель. Минимальная партия - 1 штука, так что менять весь котёл из-за одного сгоревшего элемента не нужно.
Таблица подбора ТЭН по объёму теплоносителя
| Объём теплоносителя | Мощность ТЭН | Резьба / фланец | Материал оболочки |
|---|---|---|---|
| до 100 л | 3-4,5 кВт | G1 | сталь 10 |
| 100-200 л | 6 кВт | G1 1/4 | сталь 10 / AISI 304 |
| 200-350 л | 9 кВт | G1 1/2 | AISI 304 |
| 350-500 л | 12 кВт | G1 1/2 или фланец Ду50 | AISI 304 / AISI 321 |
| 500-800 л | 15 кВт | G2 или фланец Ду65-80 | AISI 321 |
| 800-1200 л | 18-21 кВт | фланец Ду80-100 | AISI 321, под запрос |
Таблица - ориентир для типового прогрева за 2-3 часа при закрытом контуре без сильных теплопотерь. На реальном объекте мощность считают по вашим цифрам, не по объёму бака в отрыве от системы.
Как посчитать нужную мощность
Формула расчёта мощности на нагрев жидкости:
P = 0,00116 × V × ΔT / t
P - мощность в кВт, V - объём теплоносителя в литрах, ΔT - разница температур в °C, t - время нагрева в часах.
Пример: бак на 500 л нужно нагреть с 20 до 70 °C (ΔT = 50) за 3 часа.
P = 0,00116 × 500 × 50 / 3 = 29 / 3 ≈ 9,7 кВт
Голый расчёт даёт около 9,7 кВт, но реальные блоки под такой объём почти всегда берут на 15 кВт. Разница уходит на теплопотери: пока ТЭН греет воду, контур отопления и радиаторы одновременно её забирают, а зимой на улице не +20, а минус. Берём мощность с запасом 30-50 % от голого расчёта, иначе котёл греет медленнее, чем теряет тепло дом.
Резьба или фланец: куда вкручивается ТЭН в котёл отопления
На небольших котлах и бойлерах ставят резьбовую муфту: G1, G1 1/4, G1 1/2 или G2 в зависимости от диаметра элемента и количества трубок в блоке. Муфта вварена в стенку бака, ТЭН вкручивается в неё через уплотнительное кольцо или паклю с герметиком.
На крупных котлах и промышленных теплообменниках чаще стоит круглый фланец на болтах: он прочнее держит давление и легче снимается при обслуживании без риска сорвать резьбу. Подробный разбор фланцевого крепления и подбора размера есть в статье про фланцевый ТЭН с резьбой G1.
Что бы ни стояло на вашем котле, при заказе нужны точные размеры посадочного места: диаметр резьбы или фланца, шаг резьбы, межосевое расстояние болтов у фланца. Без этого элемент просто не встанет на место старого.
Сталь или нержавейка AISI 321: какой материал для теплоносителя отопления
Для обычной воды без химической подготовки, которой заливают большинство твердотопливных и электрических котлов в частном доме, хватает углеродистой стали 10: она дешевле и держит нагрев в закрытом контуре годами.
Для систем с антифризом, пропиленгликолем или химподготовленной водой по умолчанию берём нержавейку AISI 321 (08Х18Н10Т, в документах встречается как «10Т»). Эта марка стабилизирована титаном и устойчивее к агрессивным присадкам, чем базовая AISI 304. Латунные и медные детали в контакте с антифризом и окислителями не ставим: присадки разъедают медь быстрее, чем сталь.
Если не уверены, какой теплоноситель в системе, посмотрите паспорт котла или этикетку на канистре, которой заливали контур. Для расчёта этого достаточно.
ТЭН как резерв в твердотопливном котле или основной нагрев в электрокотле
В твердотопливном котле ТЭН чаще всего стоит резервом: врезан отдельной муфтой и подключён через термостат или блок автоматики. Пока в топке горят дрова или уголь, элемент выключен. Как только температура теплоносителя падает ниже заданной, автоматика включает ТЭН сама, и дом не остывает, если топку прозевали ночью.
В электрокотле блок на 15 кВт обычно основной источник тепла, не резерв: его подбирают сразу под отапливаемую площадь и утепление дома, с учётом того же запаса на теплопотери. Подробнее о подборе мощности и материала под электрокотёл читайте в статье какой ТЭН лучше для электрокотла, а блоки меньшей мощности разобраны в материале про блок ТЭН для электрокотла на 6, 9 и 12 кВт.
Сколько стоит ТЭН для котла 15 кВт
По калькулятору ТЭН-Миасс блок на 15 кВт в стальном исполнении стоит от 22 800 ₽, в исполнении из нержавейки AISI 321 от 45 600 ₽. Цена за 1 блок, без скидки за объём: при заказе от 10 блоков разом цена за штуку снижается.
Итоговая стоимость зависит от резьбы или фланца, количества трубок в блоке и длины погружной части под ваш котёл. Это считаем после того, как видим размеры или фото старой врезки.
Нужен ТЭН 15 кВт под конкретный котёл отопления?
Пришлите фото маркировки или замеры резьбы/фланца, посчитаем точную цену и срок в день обращения.
Оформить заказЧто прислать нам для расчёта
- Объём котла или бака в литрах (из паспорта или по замеру)
- Резьба или фланец врезки: диаметр, шаг резьбы или межосевое расстояние болтов, лучше с фото маркировки
- Тип теплоносителя: вода, антифриз, пропиленгликоль, с химподготовкой или без
- Желаемое время нагрева или ограничение по мощности подключения (однофазная сеть 220 В или трёхфазная 380 В)
- Материал оболочки, если есть предпочтение, иначе подберём сами под теплоноситель
