ТЭН для GMP 1600: как подобрать и заказать
В барабане гладильного катка GMP 1600 стоит либо прямой (U-образный) нагреватель вдоль оси, либо плоский, изогнутый по радиусу цилиндра. Тип определяется только по демонтированному образцу: на глаз через смотровое окно не угадать. Закажите по фото и замерам: срок изготовления 7-14 рабочих дней, минимальная партия 1 штука.

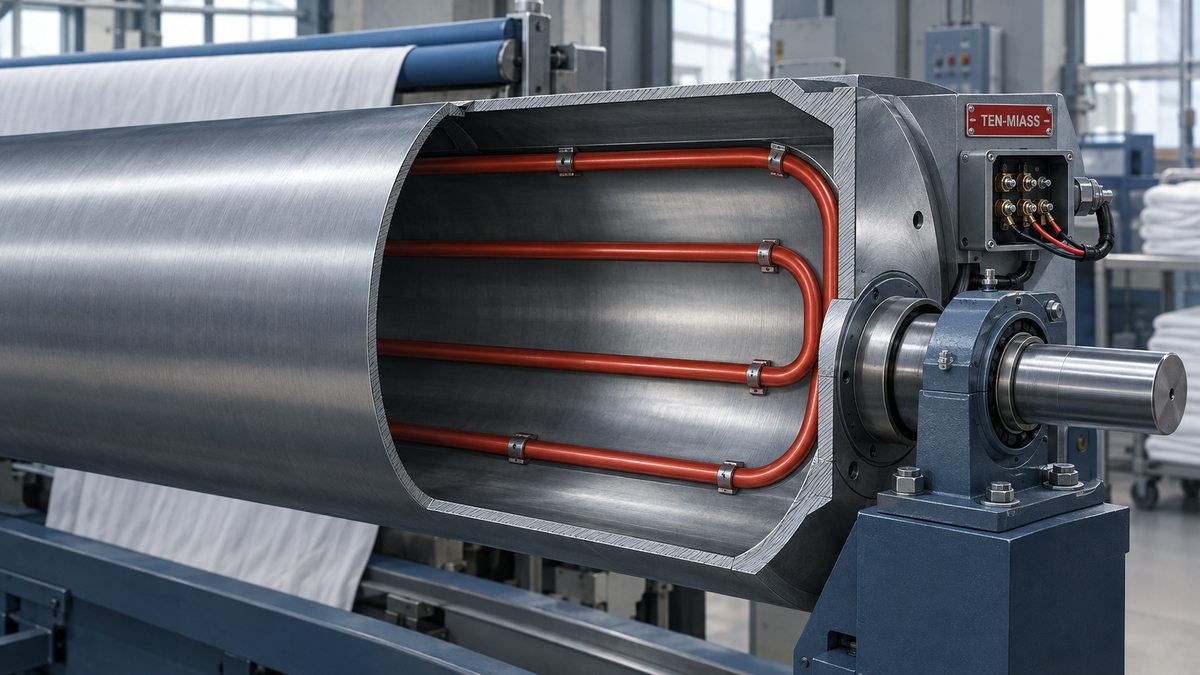

Схема размещения нагревателей внутри барабана: рабочая зона трубок внутри цилиндра, контакты и провода на сухом конце вала снаружи
Два типа нагревателя в GMP 1600: сначала разберитесь, какой у вас
Под одним названием модели в разных сериях и годах выпуска GMP 1600 встречаются два разных конструктива. Перепутав их, срывают заказ и переделывают готовую деталь заново.
| Признак | Прямой / U-образный | Плоский изогнутый |
|---|---|---|
| Расположение | Вдоль оси барабана, по центру | По дуге, вплотную к внутренней стенке |
| Форма трубки | Прямая или петлёй, оба вывода с одного торца | Выгнута по радиусу цилиндра |
| Длина рабочей части | Около 1550-1590 мм | Короче, по дуге сегмента |
| Мощность | Секция 4-12 кВт, 380 В | Единица 1,5-4 кВт, 220 или 380 В |
Полный разбор каждого типа с таблицей параметров в отдельных статьях: прямой и U-образный ТЭН для GMP 1600 и плоский ТЭН для GMP 1600. Эта статья про то, что делать на месте, чтобы заказ ушёл в производство с первого раза.
Что сделать перед звонком
Расчёт стоимости и подбор параметров идут быстрее, если под рукой уже есть снятый образец или фото с замерами. Порядок действий:
- Обесточить каток и дождаться остывания барабана.
- Снять крышку секции и аккуратно вынуть неисправный элемент, не сгибая трубку сильнее исходной формы.
- Сфотографировать его рядом с рулеткой: полная длина, длина рабочей части без выводов, диаметр трубки, расстояние между выводами.
- Переписать с шильдика (если он читается) мощность и напряжение. Нет шильдика, сойдёт паспорт оборудования или табличка на корпусе катка.
- Отправить фото и цифры в WhatsApp +7(919)405-21-39 или на ten-miass@mail.ru.
Снимать весь барабан не нужно: демонтируется только вышедший из строя элемент, остальные остаются в катке.
Как проверяется мощность, чтобы барабан не перегревался
Элемент внутри барабана работает в режиме контактного нагрева: трубка плотно прижата к металлической стенке и передаёт тепло через неё, без прямого контакта с паром или жидкостью. Для такого режима по ГОСТ 13268-88 допустимая ваттная нагрузка 3-5 Вт/см². Если мощность назначить выше, оболочка в зоне контакта перегревается, периклаз внутри теряет изоляционные свойства быстрее, спираль выгорает раньше срока.
Элемент: 2000 Вт, диаметр трубки 12 мм, рабочая длина 1200 мм.
Площадь активной части: S = π × 1,2 см × 120 см ≈ 452 см².
Ваттная нагрузка: q = 2000 / 452 ≈ 4,4 Вт/см², в пределах нормы для контактного нагрева (3-5 Вт/см²).
Перед запуском в производство мы делаем такой же расчёт по вашим цифрам. Если заявленная мощность для переданной длины и диаметра выходит за коридор, предупреждаем заранее и предлагаем вариант: длиннее трубка, больше диаметр или разбить нагрузку на два элемента вместо одного.
Как проходит заказ
| Этап | Что происходит | Срок |
|---|---|---|
| 1. Заявка | Фото и замеры в WhatsApp или на почту | сразу |
| 2. Расчёт | Проверка мощности по ГОСТ, стоимость и счёт | В течение рабочего дня |
| 3. Производство | Трубка набивается периклазом, опрессовывается, калибруется под мощность | 7-14 рабочих дней |
| 4. Контроль | Проверка сопротивления изоляции и соответствия мощности | Перед упаковкой |
| 5. Отгрузка | СДЭК или ПЭК, жёсткая упаковка под длину трубки | 2-5 дней по РФ |
Частые ошибки при заказе
- Заказывают по названию модели катка, без замеров. В разных исполнениях GMP 1600 ставят элементы разного диаметра и типа, название модели ничего не гарантирует.
- Путают прямой и плоский тип. Если на замену пришёл не тот конструктив, он физически не встанет в посадочное место.
- Не указывают длину холодных концов. Старый элемент с выводами по 80 мм и новый с выводами по 100 мм дают разную общую длину, при монтаже может не хватить места в клеммной коробке.
- Берут один элемент вместо комплекта. Если барабан оснащён несколькими одинаковыми ТЭНами, выгоднее и спокойнее менять весь комплект разом: соседние элементы уже отработали тот же ресурс.
- Не сообщают напряжение сети. 220 В и 380 В дают разное внутреннее сопротивление и схему выводов даже при одинаковой мощности на бирке.
Нужен ТЭН для гладильного катка GMP 1600?
Изготовим точную копию по вашим размерам, от 1 штуки, с проверкой сопротивления изоляции перед отгрузкой.
