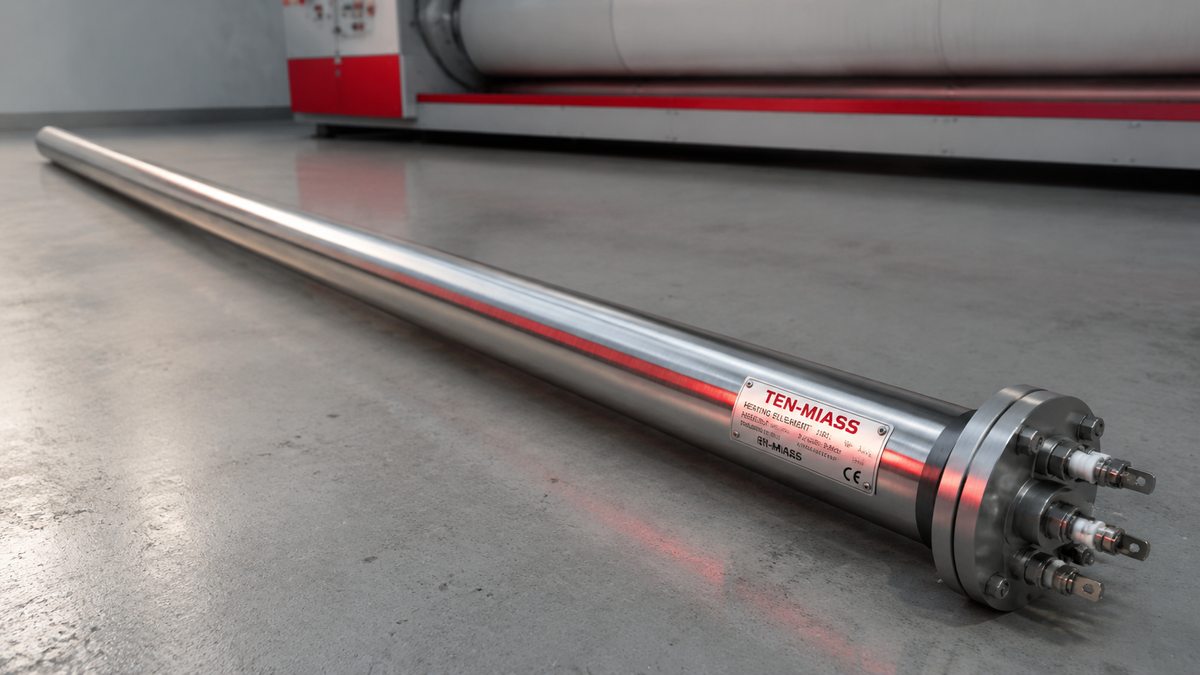

ТЭН для гладильного катка GMP 1600: плоский нагреватель
В прачечной встал гладильный каток — барабан не греется. Запрос в сервис: «ТЭН для GMP 1600» — и начинается квест. Стандартного нет, производитель молчит, ждать из Германии месяц.
Ситуация типовая. GMP 1600 — ротационный гладильный пресс шириной 1600 мм, который используют в прачечных гостиниц, больниц и производств. Внутри нагревательного барабана стоят трубчатые электронагреватели: они и греют металлическое полотно до рабочей температуры. Когда один из ТЭНов перегорает, вся секция падает. Гладить нечем — бельё копится.
Мы изготавливаем ТЭН для гладильных катков по размерам с демонтированного элемента. Партия от 1 штуки. Срок 7-14 рабочих дней. Отгрузка по всей России и в Казахстан.
Какой ТЭН стоит в катке GMP 1600
В ротационных прессах типа GMP 1600 нагреватель монтируется внутрь барабана вдоль его оси. Конструктивно это прямолинейный трубчатый ТЭН или U-образный элемент с двумя выводами на одной стороне. Главный параметр — длина рабочей части под ширину барабана, у GMP 1600 это около 1550-1590 мм.
Основные характеристики нагревателя под этот каток:
| Параметр | Значение |
|---|---|
| Длина рабочей части | 1550-1590 мм (под барабан 1600 мм) |
| Диаметр трубки | 8-14 мм (по образцу) |
| Мощность секции | 4-12 кВт |
| Напряжение | 380 В, три фазы |
| Рабочая температура | до 200°C |
| Материал оболочки | 12Х18Н10Т (нержавейка) |
| Тип нагревателя | прямой или U-образный |
Нержавейка 12Х18Н10Т — стандарт для сухих ТЭНов, работающих в паровой среде и при высоких температурах. Стальные оболочки для такого применения не подходят: коррозия и короткое время жизни.
Почему оригинала нет в наличии
GMP — европейская марка. В условиях разорванных логистических цепочек запчасти поставляются с задержками от 4 до 12 недель, если поставляются вообще. Плюс цена: оригинальный ТЭН от производителя оборудования дороже аналога в 2-5 раз — за бренд и маржу дилера.
Между тем конструкция ТЭНа сама по себе несложная и стандартизированная. Никаких патентованных технологий внутри: нагревательная спираль в оксиде магния в металлической трубке. Такой элемент можно изготовить по размерам вышедшего из строя.
Что нужно для заказа
Перед тем как звонить или писать, демонтируйте сгоревший ТЭН и замерьте его:
- Полная длина детали (от конца до конца)
- Длина рабочей части (без выводов)
- Диаметр трубки в мм
- Расстояние между выводами (если U-образный)
- Мощность — читается на шильдике или в паспорте оборудования
- Напряжение (380 В или другое)
Если маркировка на ТЭНе стёрта, а документов нет — отправьте фото рядом с рулеткой. По фотографии и базовым замерам рассчитаем мощность и подберём параметры.
Фото + размеры отправляйте в WhatsApp: +7(919)405-21-39. Ответ с расчётом стоимости — в течение рабочего дня.
Как проходит производство
Берём трубку из нержавейки 12Х18Н10Т нужного диаметра, набиваем спираль с оксидом магния, опрессовываем и калибруем под заданную мощность. Концы запаиваются и оснащаются выводами под клеммы катка. После изготовления каждый ТЭН проходит электрический контроль: проверяется сопротивление изоляции и соответствие мощности.
Готовое изделие упаковываем так, чтобы трубка не деформировалась при транспортировке — прямой ТЭН длиной 1600 мм требует жёсткой упаковки.
Частые ошибки при заказе
Несколько вещей, которые задерживают или усложняют заказ:
- Заказывают по названию модели катка без замеров — в разных исполнениях GMP 1600 могут стоять ТЭНы разного диаметра и мощности. Нужны реальные размеры.
- Указывают «ту же мощность» без учёта типа подключения — ТЭН на 6 кВт для однофазной и трёхфазной сети имеют разное внутреннее сопротивление и разные выводы.
- Не учитывают длину концов (холодных зон) при замене: если старый ТЭН имел концы по 80 мм, а новый по 100 мм, он может не войти в посадочное место барабана.
FAQ
- Какой ТЭН подходит для гладильного катка GMP 1600?
- Прямолинейный или U-образный трубчатый нагреватель длиной под рабочую зону барабана, обычно 1550-1590 мм. Оболочка 12Х18Н10Т, диаметр трубки 8-14 мм, мощность 4-12 кВт на секцию, напряжение 380 В. Точные размеры берутся с демонтированного ТЭНа.
- Можно ли заменить ТЭН без обращения к производителю катка?
- Да. ТЭН — расходная деталь, его замена не требует сервиса GMP. Достаточно снять размеры со старого нагревателя и заказать точную копию у производителя ТЭНов.
- Сколько времени занимает изготовление?
- 7-14 рабочих дней с момента подтверждения заказа. После отгрузки СДЭК доставляет в большинство городов РФ за 2-5 дней.
- Какая мощность у ТЭН гладильного катка GMP 1600?
- Мощность одной секции обычно 4-12 кВт при напряжении 380 В. Точное значение смотрят на шильдике ТЭНа или в паспорте оборудования.
- Как передать размеры для заказа?
- Сфотографируйте старый ТЭН рядом с рулеткой и отправьте в WhatsApp +7(919)405-21-39. Укажите длину рабочей части, диаметр трубки, мощность и напряжение.
- Делаете ли ТЭН от 1 штуки?
- Да, минимальная партия — 1 штука. Наценки за единичный заказ нет.
Заказать ТЭН для гладильного катка
Отправьте фото или размеры — рассчитаем стоимость в течение рабочего дня. Производство от 1 штуки, срок 7-14 дней.
