ТЭН для духового шкафа: как подобрать нижний нагреватель по фото и маркировке

Короткий ответ: нижний ТЭН духовки подбирают по трём параметрам — длина трубки (250-380 мм), мощность (1000-2000 Вт), форма изгиба. Если маркировка стёрта — нужны три фото с линейкой и замер расстояния между крепёжными ушками.

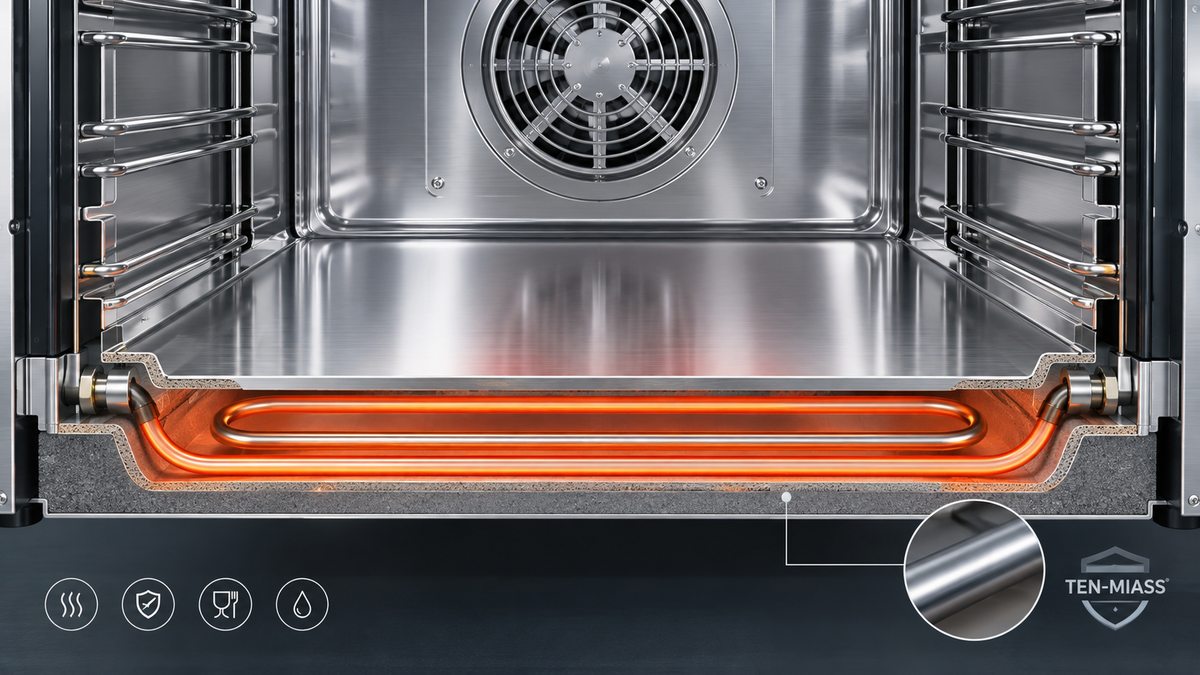

ТЭН для духового шкафа — нижний нагреватель

Приходит заявка: духовой шкаф Electrolux не печёт снизу. Вскрытие показывает — нижний ТЭН прогорел в районе контакта, виток разомкнут. Клиент присылает фото: трубка изогнута под странным углом, крепление на два винта, длина 380 мм, мощность на корпусе не читается. Без маркировки и точных замеров заказать вслепую — получить несовместимую деталь. Ниже — как по фото определить тип нижнего нагревателя, расшифровать маркировку и не ошибиться с подбором.

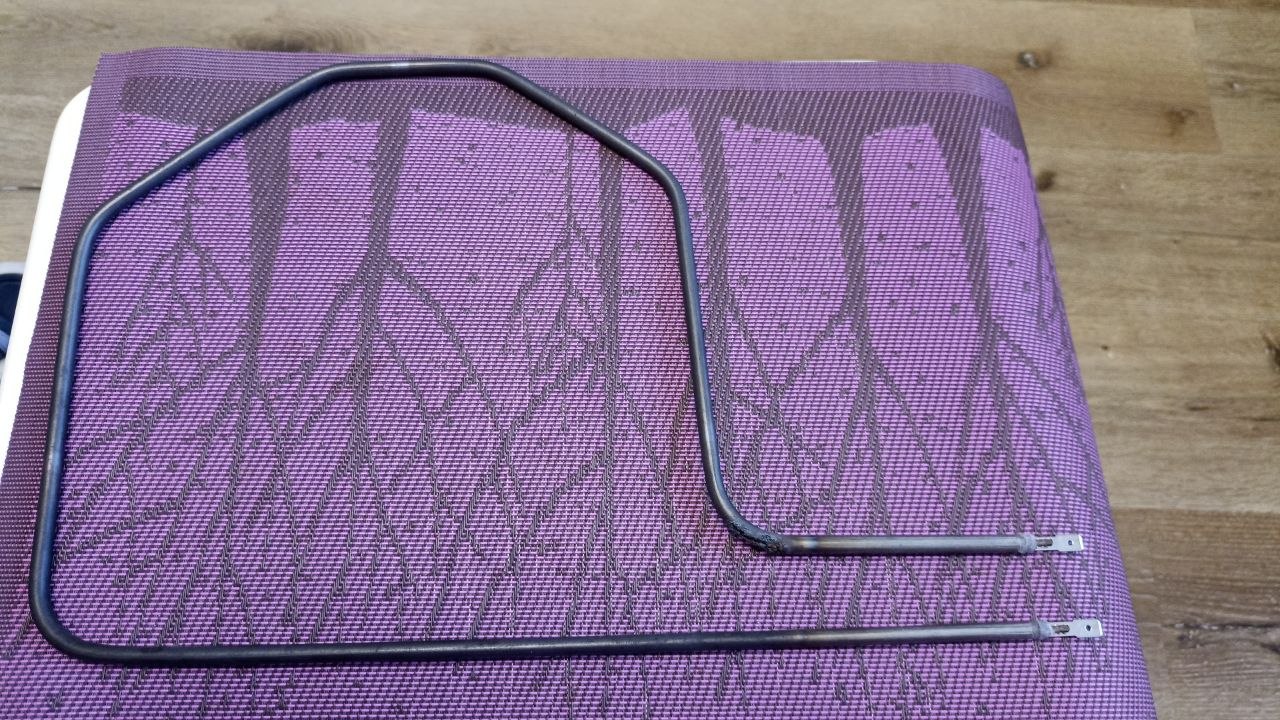

Фото ТЭН духового шкафа от заказчика — Фото детали от заказчика — U-образный нижний ТЭН перед заменой

Как определить тип нижнего ТЭН по внешним признакам

Нижний нагреватель в духовке всегда открытого типа — он не закрыт кожухом, виден сразу после снятия нижней панели. Первое, что смотрят на фото: форма трубки. У бюджетных моделей она прямая или слегка изогнутая, длиной 250-350 мм. У моделей с конвекцией — сложная геометрия: два-три изгиба под 90 градусов, чтобы обойти вентилятор.

Второй признак — материал трубки. Сталь с эмалевым покрытием (чёрная или серая, матовая) — старые модели до 2010 года выпуска. Нержавейка (глянцевая, серебристая) — современные духовки. На фото это видно по бликам: эмаль не блестит, нержавейка отражает свет.

Третий признак — крепление. Количество винтов: два — стандарт для большинства производителей. Расстояние между центрами крепёжных ушков: 45 мм, 60 мм или 80 мм. Если на фото есть линейка или предмет с известным размером — идеально. Нет — просите клиента измерить рулеткой.

Типовые параметры нижних ТЭН духовых шкафов

Параметр	Значение	Примечание
Диаметр трубки	8-10 мм	Стандарт для большинства марок
Мощность нижнего ТЭН	1000-2000 Вт	Гриль — выше 2000 Вт
Напряжение	220 В	Стандарт бытовой сети РФ
Длина трубки	250-420 мм	Мерить мягкой рулеткой по контуру
Форма	U-образная, П-образная, прямая	Зависит от модели духовки
Материал для пищевой зоны	AISI 321 / 12Х18Н10Т	Выдерживает до 800°C, не ржавеет
Расстояние между ушками	45 / 60 / 80 мм	Замерять по центрам отверстий

Расчёт сопротивления: как проверить ТЭН до заказа

Если старый ТЭН ещё цел и мощность на нём не читается — его можно измерить мультиметром. По формуле рассчитывают ожидаемое сопротивление:

R = U² / P

Пример для нагревателя 1500 Вт:
R = 220² / 1500 = 48400 / 1500 = 32,3 Ом

Рабочий диапазон по ГОСТ (1,35-1,65 кВт): 30,7 — 36,2 Ом
Если мультиметр показывает OL (обрыв) — ТЭН неисправен.

Важно: измерять только холодный нагреватель. Горячая нихромовая спираль даёт сопротивление на 20-30% выше из-за температурного коэффициента металла.

Расшифровка маркировки

Маркировка наносится лазером или штампом на трубке, часто в зоне контакта. Пример: 220V 1500W L350 INOX.

220V — рабочее напряжение. Для бытовых сетей РФ это стандарт.
1500W — мощность. Нижний ТЭН: 1000-2000 Вт. Выше — гриль.
L350 — длина трубки в мм. Для изогнутой формы — длина по контуру, не по прямой.
INOX / Stainless / SS — нержавеющая сталь. Аббревиатуры одного типа.

Если маркировка 230V — нагреватель рассчитан на европейские сети. В РФ на 220V он будет греться примерно на 5-7% слабее — некритично, если мощность в пределах 100 Вт от номинала.

Что делать, если маркировка стёрта: подбор по фото

Когда цифр на корпусе нет, работают по геометрии. Сфотографируйте нагреватель в трёх проекциях: сверху, сбоку, с торца. На снимке должна быть линейка или предмет с известным размером. Что замерить:

Длину трубки по контуру (мягкой рулеткой)
Расстояние между крепёжными ушками (по центрам)
Диаметр трубки (штангенциркулем — стандарт 8 или 10 мм)
Форму изгиба: углы, радиусы поворотов

Если форма уникальная — ищите по бренду и модели шкафа. Артикул обычно написан на шильдике внутри дверцы или на задней стенке. Подробнее о том, как определить мощность ТЭН по сопротивлению, написали в отдельной статье.

Что прислать для точного подбора

Фото нагревателя сверху с линейкой (длина по контуру)
Фото с торца (диаметр трубки, форма изгиба)
Фото крепёжных ушков с рулеткой (расстояние между центрами)
Маркировку с трубки или шильдик духовки (модель аппарата)
Напряжение сети (220В — стандарт)
Результат измерения мультиметром (если ТЭН цел)

С таким набором мы определяем типоразмер за 30 минут. Без фото и замеров — только по марке и модели духовки, и только если аппарат серийный. Нестандартные встраиваемые шкафы требуют замеров обязательно. Смотрите также: как выбрать ТЭН для электрической духовки.

Подобрать нижний ТЭН под вашу духовку

Пришлите фото и замеры — ответим в течение рабочего дня. Производство от 1 штуки, срок 7-14 дней.

Отправить заявку

Частые вопросы

Можно ли поставить ТЭН большей мощности, чем был?

Нет. Проводка и термостат рассчитаны на конкретную мощность. Если поставить 2000 Вт вместо 1500 Вт — перегорит реле или оплавится разъём. Максимальное допустимое отклонение — 100 Вт, лучше брать точно по номиналу.

Как отличить нижний ТЭН от гриля по фото?

Гриль — всегда прямой или в форме одной петли, крепится к верхней стенке камеры. Нижний нагреватель — изогнутый, крепится ко дну. На фото смотрите на расположение крепёжных ушков: сверху — гриль, снизу — нижний ТЭН.

Что делать, если новый ТЭН не входит в посадочное место?

Проверьте длину: возможно, заказали на 10-20 мм длиннее. Допускается подгиб трубки в пределах 5-10 градусов, но не более — треснет изоляция. Лучше вернуть и заказать точный размер под замер.

Какой материал трубки нужен для нижнего ТЭН духовки?

Для пищевой зоны — только нержавеющая сталь марки AISI 321 (российский аналог 12Х18Н10Т). Выдерживает до 800°C без выделения вредных веществ и не ржавеет от пара. Эмалированная сталь — вариант для старых моделей, срок службы в 2-3 раза меньше.

Сколько стоит изготовление ТЭН для духовки на заказ?

Цена зависит от типоразмера и материала. Стандартный нижний ТЭН 1500 Вт из нержавейки изготавливается от 1 штуки. Срок — 7-14 дней. Точная стоимость рассчитывается после получения фото или чертежа.

Как рассчитать сопротивление нижнего ТЭН духовки?

По формуле R = U²/P. Для нагревателя 1500 Вт: R = 220²/1500 = 32,3 Ом. Рабочий диапазон по ГОСТ для мощности 1,35-1,65 кВт — 30,7-36,2 Ом. Если измеренное сопротивление вне диапазона — ТЭН неисправен или мощность другая.
