ТЭН для топливного брикетировщика: как подобрать нагреватель по задаче

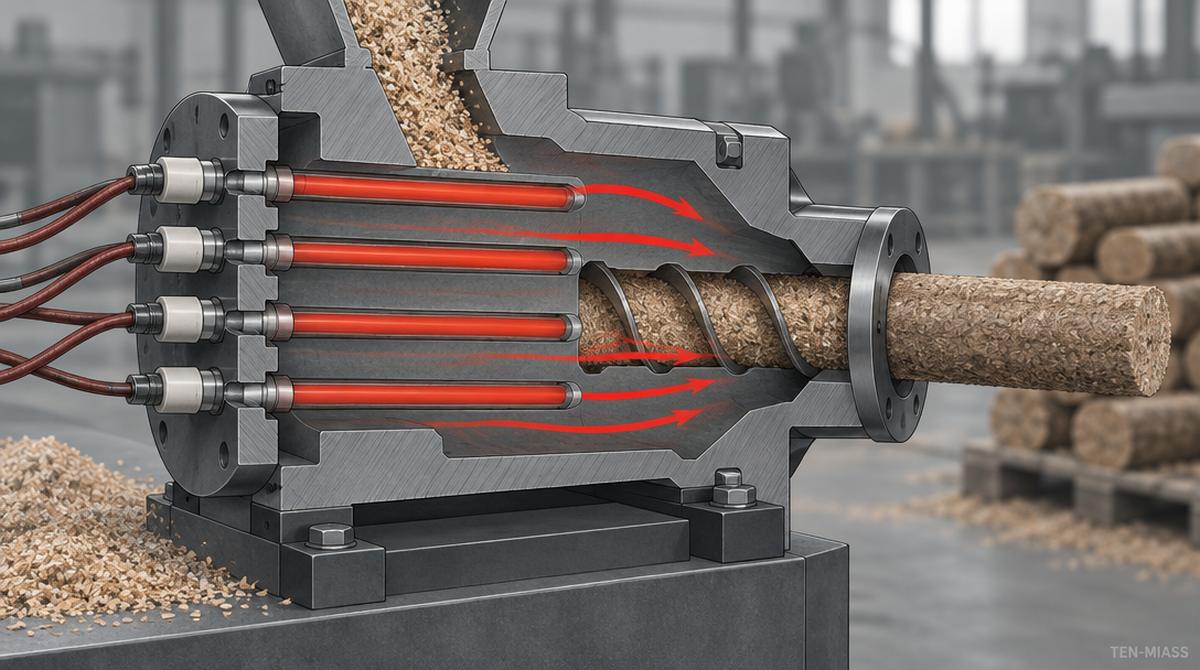

Матрица шнекового брикетировщика работает при 250–300°C. Без этого разогрева лигнин в опилках не плавится и не склеивает стружку, и первые брикеты после холодного старта просто рассыпаются в руках. Разогрев держат двумя типами ТЭН: патронным в тело матрицы, блочным на подматричную плиту. Ниже разбор, какой куда ставить, пример расчёта мощности и проверка по ваттной нагрузке.
Зачем матрицу брикетировщика греют перед прессованием
В шнековом брикетировщике опилки продавливаются через коническую матрицу под давлением. Трение само по себе догревает металл, но только после того, как пресс уже какое-то время работает. На холодном старте трения недостаточно: лигнин, природный клей в древесине, размягчается ближе к 200–300°C, а без него стружка держится только за счёт механического сжатия и рассыпается на выходе.
Поэтому матрицу греют электрическим ТЭНом до рабочей температуры ещё до подачи сырья, и дальше поддерживают её весь цикл: трение покрывает часть тепловых потерь, но не все, особенно когда через матрицу постоянно идёт холодная стружка, которая забирает тепло на себя.
Патронный или блочный ТЭН: таблица подбора
| Узел | Монтаж | Тип ТЭН | Типовые размеры | Когда ставят так |
|---|---|---|---|---|
| Коническая зона прессования (тело матрицы) | в глухие отверстия в металле | патронный | Ø6–20 мм, длина 50–400 мм под глубину отверстия | толщина стенки матрицы позволяет сверлить отверстия, не выходя на рабочую поверхность |
| Подматричная плита / фланец станины | крепится снаружи на плоскость | блок-ТЭН | 2–9 кВт на плиту, фланец стальной или нержавеющий | матрица съёмная, плиту прогревают отдельно перед установкой матрицы |
| Цилиндрический корпус подающего шнека | хомутом снаружи трубы | хомутовый (альтернатива) | по наружному диаметру трубы | труба большого диаметра, дешевле обхватить снаружи, чем сверлить много отверстий |
Подробнее про конструкцию патронного ТЭН: что представляет собой патронный ТЭН. Про конструкцию блочного: что такое блок ТЭН (ТЭНБ).
Пример расчёта мощности нагрева матрицы
Матрица из конструкционной стали массой 18 кг, греем с 20°C до рабочих 280°C за 45 минут (2700 с), КПД разогрева с учётом потерь в окружающую среду 0,8.
Q = m · c · ΔT = 18 кг × 0,46 кДж/(кг·°C) × 260°C ≈ 2153 кДж
P = Q / (t × КПД) = 2153 / (2700 × 0,8) ≈ 1,0 кВт, теоретический минимум на разогрев
На практике закладывают запас ×1,5–2 на потери через фланец станины и постоянный отбор тепла проходящей стружкой. Получаем 1,5–2 кВт установленной мощности на матрицу этой массы.
Под 2 кВт обычно ставят несколько патронных ТЭН поменьше: так тепло распределяется по телу матрицы равномернее, и при выходе из строя одного нагревателя остальные держат температуру, пока не привезут замену.
Ваттная нагрузка: зазор убивает патрон быстрее, чем лишний ватт
Для контакта металл-металл (пресс-формы, плиты, матрицы) допустимая ваттная нагрузка 3–5 Вт/см². Считается как q = P / (π·d·L): диаметр и длину активной части нагревателя в формуле обозначают d и L соответственно.
Пример: патрон Ø16×250 мм на 500 Вт. Площадь активной части S = π×1,6×25 ≈ 126 см². q = 500/126 ≈ 3,98 Вт/см², что в норме. Четыре таких патрона, распределённых по телу матрицы, дают суммарно 2 кВт, ровно ту мощность, что получилась в расчёте выше.
Что прислать для расчёта нагревателей под брикетировщик
- Чертёж или эскиз матрицы с расположением, диаметром и глубиной отверстий под патроны, либо размер плиты, если нужен блок-ТЭН
- Материал тела матрицы (сталь, нержавейка)
- Рабочую температуру процесса: для опилок без связующего обычно 250–300°C, с другим сырьём может отличаться
- Напряжение питания: 220 или 380 В
- Нужна ли термопара в комплекте для регулятора температуры
- Количество нагревателей и прессов (для расчёта цены по партии)
Частая ошибка: считают мощность только на разогрев, забывая про отбор тепла стружкой
Типовая ситуация: мощность ТЭН подбирают по формуле «разогреть холодную матрицу за N минут», и всё. На практике после выхода на режим через матрицу непрерывно идёт поток сырой стружки с комнатной температурой, она забирает часть тепла на каждый цикл. Если заложить мощность впритык к теоретическому минимуму, матрица не успевает восстанавливать температуру между циклами, и качество брикета начинает плавать в течение смены: то рассыпается, то держит форму. Запас ×1,5–2 к расчётной мощности, который мы закладывали выше, закрывает именно этот практический сценарий.
Цены на нагреватели для матрицы брикетировщика
Патронный ТЭН Ø16×250 мм, 500 Вт, нержавеющий корпус, провод до 350°C в оплётке: при партии от 10 шт около 5 200–5 700 ₽/шт (уровень «норма»). Блок-ТЭН 3 кВт на стальном фланце: около 3 510 ₽/шт. Для другого диаметра, длины или материала точный расчёт только по чертежу, суммы меняются заметно от исполнения.
Нужны нагреватели под конкретный брикетировщик?
Пришлите чертёж матрицы или фото с размерами отверстий, посчитаем мощность, подберём диаметр и длину патронов, дадим цену от 1 шт.
