ТЭН для автоклава: как заказать по чертежу — материалы, мощность, фланцы

Автоклав — аппарат, работающий под избыточным давлением (обычно 0,3–1,6 МПа) при температуре до 200 °C и выше. Нагревательным элементом в нём чаще всего выступает блок ТЭНов (ТЭНБ) с фланцем под шестигранник. В отличие от бытового бойлера, где мощность ограничена 2–3 кВт, промышленный автоклав требует от 6 до 90 кВт и точного расчёта геометрии под внутренний объём сосуда. Разберём, как заказать ТЭН под автоклав по чертежу — от материалов до электрических параметров.

Материалы корпуса: что выдержит пар и щёлочь

Среда в автоклаве — чаще всего насыщенный пар, вода с антикоррозионными присадками, реже — масло или химический раствор. Выбор стали корпуса ТЭНа определяет срок службы элемента.

Для стандартного парового автоклава (120–180 °C) достаточно AISI 304 (08Х18Н10). Если в среду попадает хлор или щёлочь — переходите на AISI 316 (10Х17Н13М2). Для масел и сухого нагрева (например, вулканизация резины) применяют AISI 321 (08Х18Н10Т) или Inconel 600 (ХН78Т).

Фланцы: резьба под ключ-шестигранник

В автоклавах используют блок-ТЭНы с фланцем под шестигранник — это не штуцер одиночного ТЭНа (G1/2" или M14×1,5), а крупная резьба, через которую проходят 3–6 и более ТЭН-петель. Типовые размеры фланцев для автоклавов:

• G1.5" — до 6 кВт, 3 петли;
• G2" — до 12 кВт, 3–6 петель;
• M48×2 — до 15 кВт, 6 петель;
• M56×2 — до 24 кВт, 6–9 петель;
• M64×3 — до 40 кВт, 9–12 петель.

Материал фланца — латунь (для воды и пара до 200 °C) или нержавейка AISI 304 (08Х18Н10) (для агрессивных сред). Важно: фланец должен уплотняться паронитовой прокладкой или медным кольцом — резьба не герметизирует сама по себе.

Расчёт мощности: формула и типовые значения

Мощность ТЭНа для автоклава рассчитывают исходя из объёма бака и времени выхода на режим. Эмпирика: 3–4 кВт на 100 литров воды при нагреве до 120 °C за 1 час. Для 500-литрового автоклава потребуется 15–20 кВт.

Электрический расчёт для однофазного элемента (220 В):

• Сопротивление: R = U² / P. Для 3 кВт: R = 220² / 3000 = 16,13 Ом.
• Ток: I = P / U = 3000 / 220 = 13,6 А.

Для трёхфазного блока (380 В, звезда) — сопротивление на одну ветвь:

• Ток фазы: I_линейный = P / (√3 × U_линейного). Для 15 кВт: I = 15000 / (1,73 × 380) ≈ 22,8 А.
• Сопротивление на ветвь: R_ветвь = U_линейного² / P_элемента. Если блок из 3 элементов по 5 кВт каждый: R = 380² / 5000 = 28,88 Ом.

ГОСТ 13268-88 допускает отклонение мощности +5/−10%, что соответствует несимметричному допуску сопротивления −4/+11%. При заказе по чертежу вы получаете точное сопротивление под вашу сеть — без «плавающей» мощности, как у серийных ТЭНов.

Пример расчёта: 200-литровый автоклав

Исходные данные: объём — 200 л, среда — вода, начальная температура — 20 °C, рабочая — 130 °C, время нагрева — 45 минут.

• Теплоёмкость воды: 4,2 кДж/кг·°C.
• Энергия: Q = m × c × ΔT = 200 × 4,2 × (130 − 20) = 92 400 кДж.
• Мощность: P = Q / t = 92400 / (45 × 60) ≈ 34,2 кВт. С запасом 10% — 38 кВт.

Итог: блок ТЭНБ на 38 кВт, 380 В, 6 петель, фланец M64×3, корпус AISI 304 (08Х18Н10).

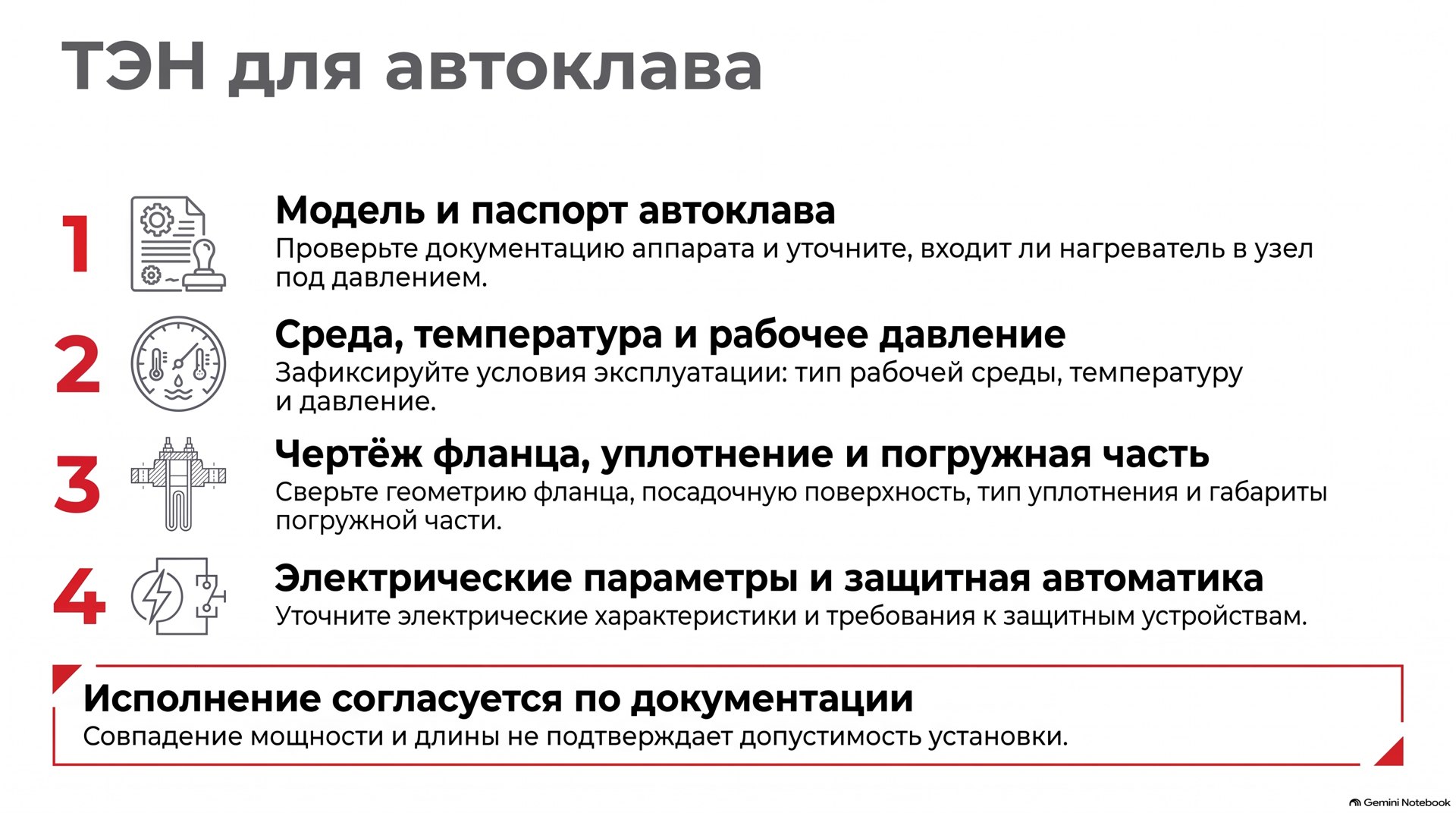

Как заказать по чертежу: 4 шага

Серийный ТЭН из каталога почти никогда не совпадает с посадочным местом автоклава — длина, диаметр, резьба или мощность не те. Заказ по чертежу решает проблему за 5–10 дней, партия от 1 шт.

1. Обмерьте штатное место. Диаметр отверстия во фланце автоклава, глубина погружения, расстояние до дна. Если автоклав импортный — проверьте резьбу (метрическая или дюймовая).
2. Определите среду и температуру. Вода — AISI 304 (08Х18Н10), щёлочь — AISI 316 (10Х17Н13М2), масло — AISI 321 (08Х18Н10Т) или Inconel 600 (ХН78Т).
3. Рассчитайте мощность. По формуле выше или по техзаданию (время нагрева, объём, теплоизоляция).
4. Передайте чертёж или фото. Если чертежа нет — сфотографируйте старый ТЭН с линейкой, укажите резьбу и количество петель. Изготовление по фото — стандартная услуга.

Важно: для автоклавов с «рубашкой» (паровой нагрев снаружи) ТЭН ставят непосредственно в воду — длина погружной части должна быть не менее 2/3 высоты бака, чтобы избежать локального перегрева и накипи.

FAQ по ТЭНам для автоклава

ТЭН для автоклава — это не покупка «с полки», а инженерная задача: подобрать мощность под объём, материал под среду, резьбу под фланец. Если у вас есть чертёж, фото старого элемента или техзадание — отправьте его на расчёт. Изготовим блок ТЭНБ от 1 шт, срок — 5–10 дней.
