Фланцевый ТЭН 4000 Вт с резьбой G1/1: как подобрать под бобышку бака

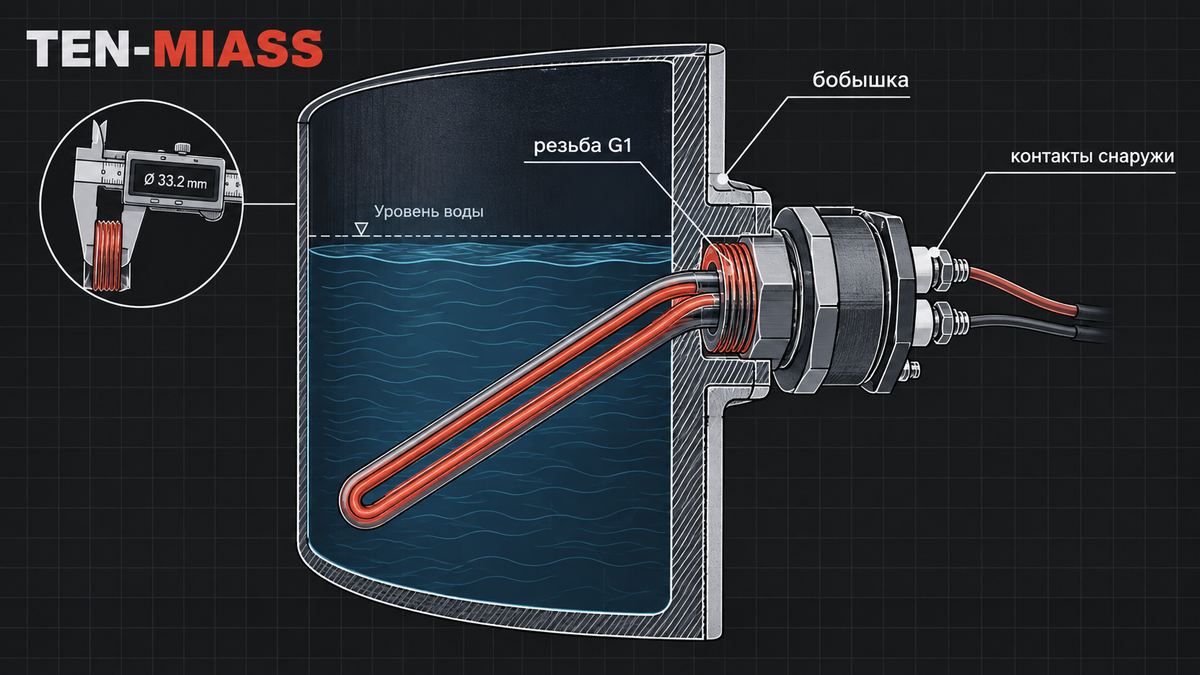

Фланцевый ТЭН с резьбой G1 в разрезе бака: трубка под водой, резьба в стенке, контакты снаружи

Короткий ответ: в заявках «G1/1» означает резьбу G1, целый дюйм, а не половину. Наружный диаметр 33,25 мм, шаг 2,309 мм (11 ниток на дюйм) против 20,96 мм и 1,814 мм у G1/2. На этой резьбе фланцевый ТЭН 4000 Вт при 220 В держит сопротивление в коридоре 11,52–13,44 Ом по ГОСТ 13268-88. Цена от 4680 ₽ в углеродистой стали и от 9360 ₽ в нержавейке AISI 304, срок 7-14 рабочих дней.

Опубликовано 18 октября 2026 · ТЭН-Миасс

Почему «G1/1» значит целый дюйм, а не половину

Когда снабженец заполняет заявку и видит в столбце «резьба» значения 1/2, 3/4 и 1 дюйм, целый дюйм на фоне дробей смотрится странно без знаменателя. Поэтому в переписке и в наших же карточках закрепилось «G1/1»: обозначение, где вторая единица просто подчёркивает «целый, не часть». По факту это стандартная резьба G1 (ISO 228, бывший британский BSP), просто записанная так, чтобы не потерялась в списке рядом с G1/2 и G3/4.

Путаница дорого обходится на монтаже. Бобышка бака нарезана под G3/4, диаметр 26,44 мм. Заказали «дюйм» по старой памяти, не поняв, что речь о G1/1, 33,25 мм. Разница в 6,8 мм на глаз не видна, особенно если бобышка скрыта под теплоизоляцией или установлена снизу бака, где её толком не рассмотреть без зеркала.

Таблица: G1/2, G3/4, G1/1 (G1) и крупнее

Резьба	Наружный диаметр	Шаг	Где обычно стоит
G1/2	20,96 мм	1,814 мм (14 ниток/дюйм)	Бытовые бойлеры, одиночный ТЭН до 2 кВт
G3/4	26,44 мм	1,814 мм	Одиночный ТЭН 2–4 кВт, малые промышленные баки
G1/1 (G1)	33,25 мм	2,309 мм (11 ниток/дюйм)	Фланцевый ТЭН 3-6 кВт, промышленные баки и бойлеры
G1-1/4	41,91 мм	2,309 мм	Блоки от 6-9 кВт, несколько проходов трубки

Шаг резьбы меняется только на границе G1/2 → G1, дальше вверх по типоразмерам он фиксированный: 2,309 мм. То есть отличить G1/1 от G1-1/4 проще, чем от G1/2: разница в диаметре почти 9 мм, видна невооружённым глазом на фото, если рядом приложена линейка.

Симптом → причина → что делать

Признак	Причина	Что менять
Новый ТЭН не докручивается в старую бобышку	Бобышка нарезана под G3/4, заказали G1/1 по памяти, диаметр крупнее на 6,8 мм	Замерить штангенциркулем наружный диаметр резьбы старого штуцера, не отверстия бобышки на глаз
Резьба идёт свободно, но стопорится на 2-3 витке	Бобышка приварная кустарно, фактический внутренний диаметр меньше каталожного	Проверить резьбовым калибром до заказа или прислать фото резьбы крупным планом
ТЭН докручен до упора, но течёт по резьбе	Нет герметика на нитке, либо класс точности резьбы у старой бобышки занижен	Намотать лён с герметиком или фум-ленту, докрутить до буртика без люфта
Штуцер упирается в буртик раньше срока	Длина резьбовой части нового штуцера больше глубины бобышки	Указывать в заявке длину резьбы штуцера, не только типоразмер G1/1
Бак прогревается неравномерно по объёму	Погружная длина трубки не пересчитана под реальную глубину бака при переходе на G1/1	Заказывать по чертежу с фактическим замером глубины и диаметра бака

Сколько тепла даёт 4000 Вт: пример расчёта

Мощность для подогрева жидкости считается по формуле P = 0,00116 × V × ΔT / t: V в литрах, ΔT в градусах нагрева, t в часах.

Бак 200 литров, нужно поднять температуру на 25 °C за 1,5 часа:
P = 0,00116 × 200 × 25 / 1,5 ≈ 3,87 кВт
Без учёта теплопотерь через стенки получается 3,87 кВт. С запасом на остывание бака и подогрев воздуха в помещении берут ближайший стандартный типоразмер: 4000 Вт.

Если бак больше или время нагрева жёстче, запас по мощности уходит в минус первым, тогда либо увеличивают мощность элемента, либо переходят с одиночного ТЭНа на резьбе G1/1 на блок из нескольких штуцеров.

Ваттная нагрузка на резьбе G1/1

Диаметр штуцера ограничивает не только посадку, но и то, сколько активной трубки можно завести через один проход. Для 4000 Вт на трубке Ø16 мм с общей активной длиной погружной части 2000 мм (две петли по 500 мм, четыре прямых участка):

S = π × 1,6 см × 200 см ≈ 1005 см²
q = 4000 / 1005 ≈ 3,98 Вт/см²

Для стоячей воды в баке допустимый диапазон: 3-5 Вт/см² (ГОСТ 13268-88, таблица ваттных нагрузок). 3,98 Вт/см² укладывается в норму с небольшим запасом. Если трубку укоротить вдвое при той же мощности, нагрузка подскочит почти до 8 Вт/см², это уже режим для проточной воды с хорошей циркуляцией, а не для стоячего бака, и оболочка будет работать на пределе.

Материал оболочки и штуцера

Для воды без агрессивной химии штуцер и трубку чаще делают в AISI 304 (08Х18Н10): стандартный выбор для воды и пара. Если среда с хлоридами, перекисью или пищевым продуктом, по умолчанию берут AISI 321 (08Х18Н10Т), титан-стабилизированную сталь, устойчивее к агрессии. Углеродистая сталь 10 годится для воздуха и масла, для воды в баке её ставят реже: срок службы без покрытия заметно короче.

Латунный штуцер на резьбе G1/1 встречается на бытовых и малых промышленных ТЭНах, он мягче под резьбу, но боится гальванической пары с нержавеющей трубкой во влажной среде. Разбор латунь против нержавейки на фланце живёт в отдельной статье, без неё подбор материала наугад.

Что прислать, чтобы не промахнуться с резьбой

Точный наружный диаметр резьбы старого штуцера, замеренный штангенциркулем по виткам
Шаг резьбы или количество ниток на дюйм, по старому штуцеру или образцу
Глубину бобышки и толщину её стенки, чтобы длина резьбы штуцера совпала, а не упёрлась раньше или не докрутилась до буртика
Материал бобышки и способ крепления: приварная или вкрученная, заводская или самодельная
Фото резьбы крупным планом с линейкой рядом
Среду в баке, нужную мощность, напряжение 220 или 380 В
Глубину и диаметр самого бака для расчёта погружной длины трубки

По этим семи пунктам штуцер подбирается точно под бобышку, а не «похожий дюйм», и резьба садится с первого раза без переходника.

Цена и сроки

По калькулятору цен ten-miass.ru, уровень «норма», при закупке от 10 шт: фланцевый ТЭН 4000 Вт с резьбой G1/1 в углеродистой стали от 4680 ₽, в нержавеющей оболочке AISI 304 от 9360 ₽. Точная цена считается по чертежу или фото штуцера и бобышки в день обращения. Минимальная партия: 1 шт., срок изготовления 7-14 рабочих дней, отгрузка по России и в Казахстан.

Нужен фланцевый ТЭН 4000 Вт под вашу бобышку?

Пришлите фото резьбы и бобышки с линейкой: подберём штуцер и материал без переходника. От 1 шт., срок 7-14 дней.

Оформить заказ

Частые вопросы

Что значит «G1/1» в заявке на ТЭН?

Это резьба G1, целый дюйм. Дробь «1/1» ставят в заявках и таблицах размеров, чтобы не спутать с G1/2 (половина дюйма): пишут не просто «1», а «1/1», раз рядом в списке стоят 1/2 и 3/4. Наружный диаметр резьбы G1 около 33,25 мм, шаг 2,309 мм (11 ниток на дюйм).

Чем G1/1 отличается от G1/2 по размеру?

Разница в наружном диаметре почти в полтора раза: 20,96 мм у G1/2 против 33,25 мм у G1 (G1/1). Шаг резьбы тоже разный: 1,814 мм у G1/2 против 2,309 мм у G1. Визуально на фото без линейки их не различить, штуцеры не взаимозаменяемы.

Как проверить, что новый ТЭН подойдёт в старую бобышку?

Замерить штангенциркулем наружный диаметр резьбы на старом штуцере по виткам, а не внутренний диаметр отверстия бобышки на глаз. Сфотографировать резьбу крупным планом с линейкой рядом. Если бобышка приварная кустарно, дополнительно проверить калибром или метчиком: фактический размер может отличаться от каталожного на полмиллиметра и больше.

Какое сопротивление должно быть у ТЭНа 4000 Вт на резьбе G1/1?

При 220 В номинал 12,1 Ом, коридор по ГОСТ 13268-88 11,52–13,44 Ом. При 380 В номинал 36,1 Ом, коридор 34,38–40,11 Ом. Значение за пределами коридора говорит о частичном выгорании спирали, даже если ТЭН пока греет.

Можно ли переделать бобышку под другую резьбу?

Да, если бобышка съёмная и достаточно толстая для перенарезки на следующий типоразмер, например с G3/4 на G1. Если бобышка приварная и тонкостенная, перенарезка её ослабит, и правильнее заказать штуцер под фактический размер или переходник, а не точить резьбу на тонком металле.

Сколько стоит фланцевый ТЭН 4000 Вт с резьбой G1/1?

По калькулятору цен ten-miass.ru, уровень «норма», при закупке от 10 шт: в углеродистой стали от 4680 ₽, в нержавеющей оболочке AISI 304 от 9360 ₽. Точная цена считается по чертежу или фото штуцера и бобышки в день обращения.

Автор: Руслан Садыкбаев, производство ТЭН с 2017 года
