ТЭН длина 1700 мм 5 кВт: как подобрать и заказать
Длина 1700 мм и мощность 5 кВт - сочетание, которое почти всегда приходит из конкретного бака: клиент присылает эскиз ёмкости, где трубка именно такой длины помещается по диагонали или вдоль дна, и отдельно называет мощность, которая нужна, чтобы вода грелась за приемлемое время. Эти два числа редко связывают намеренно, и в этом ловушка: длина задаётся геометрией бака, мощность - скоростью нагрева, а укладывается ли итоговая комбинация в допустимую ваттную нагрузку на оболочке, проверяют далеко не все, кто заказывает ТЭН по телефону «на глаз».
Почему трубка 1700 мм часто изогнута, а не прямая

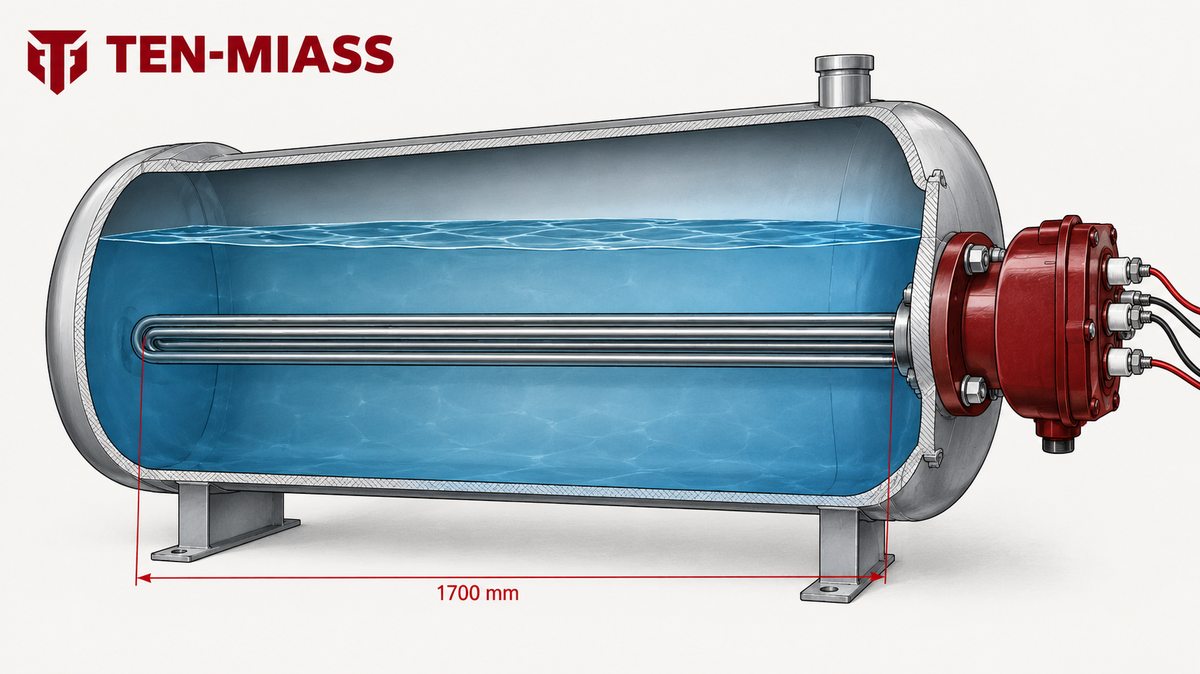

Бак высотой 1700 мм на практике встречается редко: большинство ёмкостей, где используют ТЭН такой мощности, имеют высоту 600-900 мм. Чтобы уместить активную длину 1700 мм в невысоком баке, трубку гнут в U- или П-образную форму: один-два изгиба по 180° под чертёж или эскиз заказчика. Занимаемая высота при этом сокращается в 2-3 раза, а площадь теплообмена и ваттная нагрузка остаются теми же, что и у прямой трубки той же длины развёртки.
Если бак позволяет установить ТЭН по диагонали или вдоль длинной стороны, трубку оставляют прямой - это дешевле и проще в монтаже. Выбор формы трубки для 1700 мм почти всегда определяется не мощностью, а тем, куда физически входит фланец или штуцер в стенке бака.
Признак → причина → что менять
| Признак в заявке | Причина | Что менять |
|---|---|---|
| Бак без насоса, вода стоит неподвижно | На Ø13 мм ваттная нагрузка 7,65 Вт/см², выше нормы 3-5 Вт/см² для стоячей воды | Брать Ø16 мм (6,2 Вт/см²) или снижать мощность до 3,5-4 кВт на той же длине |
| Высота бака меньше 1700 мм | Прямая трубка не входит в ёмкость | Заказать ТЭН с изгибом (U- или П-образный) по чертежу или эскизу бака |
| Среда - не чистая вода, а пищевая или с примесями | AISI 304 корродирует быстрее при контакте с кислотами и хлоридами | Заказать оболочку из AISI 321 (08Х18Н10Т) или уточнить под конкретную химию |
| Частые пуски с холодной водой | Термоудар на оболочке при каждом включении сокращает ресурс | Держать запас по мощности умеренным, не завышать q «про запас» |
| Сеть 380 В, а не 220 В | Сопротивление, рассчитанное под 220 В, не подойдёт для другого напряжения | Пересчитать R=U²/P под фактическое напряжение сети перед заказом |
Сколько ватт снимает 1 см² оболочки на длине 1700 мм
Ваттная нагрузка считается по формуле q = P / (π·d·L), где L - активная (нагреваемая) длина трубки, обычно на 80-100 мм короче габаритной из-за контактных концов. Для ТЭН габаритной длиной 1700 мм активная зона получается около 1600 мм.
Ø13 мм: S = π × 1,3 см × 160 см ≈ 653 см². q = 5000 / 653 ≈ 7,65 Вт/см²
Ø16 мм: S = π × 1,6 см × 160 см ≈ 804 см². q = 5000 / 804 ≈ 6,2 Вт/см²
По ГОСТ 13268-88 для стоячей воды в баке допустимая ваттная нагрузка 3-5 Вт/см², для проточной воды с постоянным движением - 8-12 Вт/см². Оба диаметра на 5 кВт и 1700 мм выше нормы для тихой воды: Ø13 мм приближается к нижней границе проточного режима, Ø16 мм остаётся между диапазонами. Вывод практический: без принудительной циркуляции берите Ø16 мм как минимум, а лучше обсудите с производителем насос рециркуляции или снижение мощности до 3,5-4 кВт.
Допуск по ГОСТ 13268-88: сопротивление ТЭН 5 кВт на 220 В
Стандарт нормирует допуск по мощности +5%/-10%, а не по сопротивлению, поэтому коридор получается несимметричным через R=U²/P:
- Мощность: 5250...4500 Вт (номинал 5000 Вт, +5%/-10%)
- Сопротивление: 220² / 5250 ≈ 9,2 Ом (минимум), 220² / 4500 ≈ 10,8 Ом (максимум)
Если при входном контроле мультиметр показывает сопротивление вне диапазона 9,2-10,8 Ом, это либо не ТЭН номиналом 5 кВт на 220 В, либо партия с браком. Подробный разбор всех допусков ГОСТ 13268-88, включая изоляцию и ресурс, - в статье «ГОСТ 13268-88 простыми словами: что требует от ТЭНа».
Пример расчёта мощности по заявке
Клиент прислал бак на 160 литров для технической воды: высота ёмкости не позволяла прямую трубку длиннее 1700 мм, а по технологии воду нужно было поднять с 15 до 60 °C примерно за полтора часа. Мощность проверяется по формуле P = 0,00116 × V × ΔT / t:
P = 0,00116 × 160 × 45 / 1,67 ≈
5,0 кВт
Длина 1700 мм в этом случае выбиралась под габарит бака (с одним изгибом, чтобы войти в невысокую ёмкость), а мощность 5 кВт - отдельно, под время нагрева. Совпадение не случайное: именно так в большинстве заявок и получается комбинация «1700 мм + 5 кВт» - два разных расчёта сходятся в одном изделии. Методику с другими объёмами и температурами разбирали в статье «Расчёт мощности ТЭНа для нагрева воды: формула и практические примеры».
Где применяют ТЭН такой длины
1700 мм - длина, которая обычно встречается у накопительных и технологических баков среднего объёма (120-250 л), промышленных водонагревателей с принудительной циркуляцией и ёмкостей предварительного нагрева перед технологическим процессом (мойки, линии подготовки воды, расходные баки котельных). Для чисто бытовых водонагревателей 50-100 л такая длина избыточна - там чаще ставят ТЭН 300-500 мм, об этом подробнее в статье «Какой ТЭН купить для водонагревателя?».
Сколько стоит ТЭН 1700 мм на 5 кВт
По калькулятору цен ТЭН-Миасс, уровень «норма», водяной ТЭН длиной 1700 мм из нержавейки AISI 304 стоит около 8300 ₽.
Цены при закупке от 10 шт. Точный расчёт - по чертежу или фото старого ТЭНа, в день обращения.
Что прислать для расчёта
- Фото или эскиз бака с габаритами в месте установки трубки (высота, диаметр, место ввода)
- Объём ёмкости в литрах
- Требуемое время нагрева или мощность старого ТЭНа, если он уже стоял
- Напряжение питания: 220 или 380 В
- Тип среды: чистая вода, с примесями, пищевая, агрессивная жидкость
- Резьба или фланец крепления, если есть ответная часть под старый ТЭН
