ТЭН 7,5 кВт с резьбой 48 мм и длиной 950 мм: расчёт и замена
7,5 кВт, резьба около 48 мм (по факту обмера чаще всего это трубная G1½ с номинальным диаметром 47,8 мм) и рабочая длина 950 мм — так описывают крупный водяной или масляный ТЭН для промышленного бака. При 220 В сопротивление должно быть 6,45 Ом, при включении на 380 В между двумя фазами — 19,25 Ом. Дальше — как проверить, какая цифра ваша, и что прислать, чтобы не ошибиться с заменой.

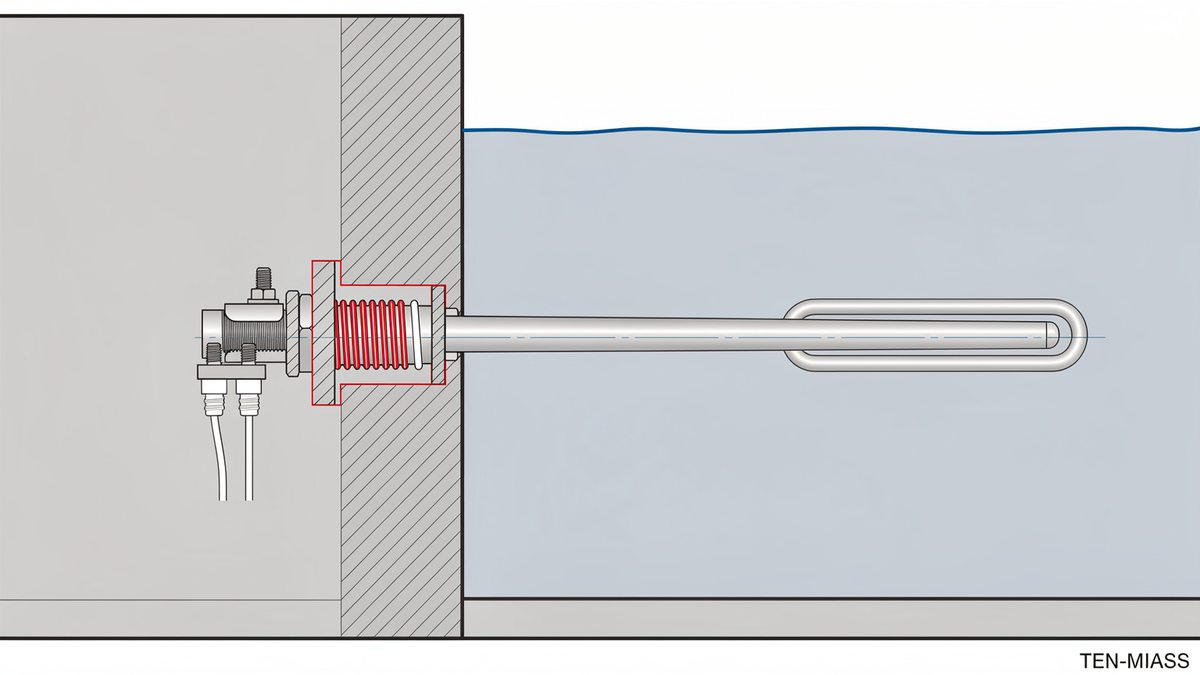

Трубка ТЭНа целиком внутри бака, ниже уровня жидкости. Резьбовой штуцер — в точке входа в стенку. Оба контакта — снаружи, на сухой стороне.
Что означают три цифры в заявке
7,5 кВт, 48 мм, 950 мм — это мощность, резьба штуцера и рабочая длина. Каждая цифра решает свою задачу: мощность считает, сколько жидкости и за какое время нагреется. Резьба определяет, войдёт ли ТЭН в существующий штуцер бака без переделки посадочного места. Длина определяет, достанет ли трубка до нужной точки бака и не упрётся ли в противоположную стенку.
Отдельно эти три параметра ничего не решают. ТЭН с правильной мощностью, но неправильной резьбой, просто не вкрутится. С правильной резьбой, но неправильной длиной — либо не догреет придонный слой, либо будет тереться о стенку при вибрации.
Таблица параметров
| Параметр | Значение | На что влияет |
|---|---|---|
| Мощность | 7,5 кВт | Скорость нагрева объёма, сечение проводки, номинал автомата |
| Резьба штуцера | ≈48 мм (вероятно G1½) | Совместимость с посадочным местом в баке, герметичность узла |
| Рабочая длина | 950 мм | Глубина погружения нагревательной зоны, зазор до противоположной стенки |
| Напряжение | 220 В или 380 В | Ток в цепи, сечение кабеля, номинал автомата, сопротивление нити |
Как определить резьбу по факту
Штангенциркулем меряют наружный диаметр резьбы по вершинам витков — не размер под ключ на шестигранной гайке фитинга, это разные цифры. Дальше сверяют с ближайшим стандартным значением трубной резьбы G:
| Обозначение | Наружный диаметр резьбы |
|---|---|
| G3/4" | 26,4 мм |
| G1" | 33,2 мм |
| G5/4" (1¼") | 41,9 мм |
| G3/2" (1½") | 47,8 мм |
| G2" | 59,6 мм |
48 мм ближе всего к G1½ (47,8 мм) — разница в пределах округления при обмере на глаз или по старой документации. Подробный разбор резьб на корпусе ТЭНа — в статье «Какая резьба у ТЭНа: M14, M18 или G дюймовая». Если сомневаетесь — присылайте фото штуцера с приложенным к резьбе штангенциркулем, определим точно по фото, а не по словесному описанию.
Расчёт сопротивления: два сценария подключения
Формула одна: R = U² / P. Но подставлять нужно то напряжение, которое реально приложено к нагревательной нити, а не паспортное напряжение сети.
Сценарий 1. Однофазное подключение 220 В
R = 220² / 7500 = 48 400 / 7500 ≈ 6,45 Ом
Ток в цепи: I = P / U = 7500 / 220 ≈ 34,1 А. Это уже нагрузка для отдельной линии с автоматом от 40 А — для единичного элемента такая схема встречается редко, но бывает на старом оборудовании без трёхфазного ввода.
Сценарий 2. Включение на 380 В между двумя фазами
R = 380² / 7500 = 144 400 / 7500 ≈ 19,25 Ом
Ток в цепи: I = 7500 / 380 ≈ 19,7 А — почти вдвое меньше, чем при 220 В на ту же мощность. Поэтому мощные единичные ТЭНы чаще подключают именно так, если рядом есть три фазы.
По шильдику или по паспорту оборудования сразу видно, какой сценарий ваш: там всегда указано рабочее напряжение элемента, а не только напряжение сети на вводе.
Коридор сопротивления по ГОСТ 13268-88
ГОСТ 13268-88 нормирует допуск не по сопротивлению, а по мощности: от +5 % до −10 % от номинала. Для 7,5 кВт это диапазон 6750–7875 Вт. Пересчёт через R = U²/P даёт несимметричный коридор — писать «±10 % сопротивления» неверно.
| Схема | Сопротивление номинал | Коридор ГОСТ |
|---|---|---|
| 220 В, однофазное | 6,45 Ом | 6,15–7,17 Ом |
| 380 В, между фазами | 19,25 Ом | 18,34–21,39 Ом |
Где применяется ТЭН такого размера
7,5 кВт при длине 950 мм — это не бытовой бойлер, а промышленный или крупный коммерческий объём:
- Баки и ёмкости для подогрева технологической воды на производстве
- Маслостанции и системы термостатирования масла
- Промышленные моечные машины и линии предварительной обработки
- Крупные водонагреватели косвенного и прямого нагрева на 200-500 литров
На такой мощности и длине штучная перемотка старого ТЭНа почти всегда обходится дороже нового изделия по чертежу — слишком велик риск неравномерной плотности набивки на длинной трубке.
Что прислать для расчёта
Чтобы не подбирать замену на глаз, для точного расчёта нужны:
- Точный размер резьбы или диаметр штуцера — лучше фото с приложенным штангенциркулем, а не «на вид 48»
- Рабочая длина от привалочной плоскости штуцера до конца нагревательной части
- Требуемая мощность в кВт
- Напряжение и схема подключения: однофазная 220 В, между двумя фазами 380 В или звезда с несколькими элементами
- Среда нагрева (вода, масло, воздух) и материал оболочки, если критичен для среды
Ориентир по калькулятору price-calculators.vercel.app, уровень «норма», для трубчатого ТЭНа длиной около 950 мм в нержавеющей оболочке.
