ТЭН 675 В 1000 Вт для подогрева асфальтового катка: расчёт и подбор
Короткий ответ. ТЭН 675 В 1000 Вт считается по тому же R=U²/P, что и бытовой на 220 В, только с другим числом в формуле. Номинал: 455,6 Ом. По ГОСТ 13268-88 (допуск мощности +5/-10%) рабочий коридор сопротивления: 433,9-506,3 Ом. Напряжение 675 В в этой задаче не опечатка: нагреватель рассчитан на напряжение питающей цепи конкретного катка, и его не подгоняют под 220 или 380. Цену на нестандартное напряжение считаем по фото и длине вальца в день обращения: в типовом калькуляторе такой позиции нет.
Зачем вальцу катка подогрев
Вальцы асфальтового катка подогревают перед началом смены и в перерывах между проходами, холодный металл вальца тянет горячую асфальтовую смесь и оставляет на покрытии полосы и вмятины. На части моделей для этого встроен ТЭН прямо внутрь полого вальца: сухой контактный нагрев металла, без воды и без магнезитовой набивки, как в обычном водяном ТЭНе.
Питание на такой нагреватель приходит не от бытовой сети, а от внутренней цепи самой машины: отсюда и нестандартные 675 В. Переделывать схему катка под «нормальное» напряжение бессмысленно: нагреватель рассчитан на напряжение питающей цепи катка, и заказывать его нужно именно под это число.
Как посчитать сопротивление для 675 В 1000 Вт
Формула та же, что и для любого ТЭНа на любое напряжение: R = U² / P.
R = 675² ÷ 1000 = 455 625 ÷ 1000 = 455,6 Ом, номинал для нового холодного нагревателя.
ГОСТ 13268-88 нормирует допуск не по сопротивлению, а по мощности: +5% / -10% от номинала. Для 1000 Вт это 900-1050 Вт. Пересчитываем через ту же формулу на обе границы:
| Граница допуска | Мощность, Вт | Расчёт R | Сопротивление, Ом |
|---|---|---|---|
| Верхняя (+5%) | 1050 | 455 625 ÷ 1050 | 433,9 |
| Номинал | 1000 | 455 625 ÷ 1000 | 455,6 |
| Нижняя (-10%) | 900 | 455 625 ÷ 900 | 506,25 |
Рабочий коридор получается несимметричным: 433,9-506,3 Ом, а не «плюс-минус одно и то же число» от номинала. Если мультиметр на снятом ТЭНе показывает значение внутри этого коридора, нагреватель исправен. Причина проблемы тогда в другом месте цепи.
Что проверить, если валец не греется
| Признак | Причина | Что менять |
|---|---|---|
| Валец не греется совсем, ТЭН сгорает почти сразу | Поставили нагреватель на 220 В (сопротивление ~48 Ом) в цепь 675 В | Заказать ТЭН именно на 675 В, сопротивление 433,9-506,3 Ом |
| Валец греется слабо, долго набирает температуру | Взяли ТЭН с избыточным сопротивлением: рассчитан на более высокое напряжение или заниженную мощность | Пересчитать по фактическому напряжению цепи катка и заказать по факту |
| Нагрев неравномерный по длине вальца | Длина ТЭНа короче вальца, греется только часть | Заказывать по фактической длине вальца с запасом под холодные зоны на торцах |
| Нагреватель периодически выбивает автомат | Пробита изоляция от вибрации работающего катка | Усиленная герметизация корпуса под вибронагрузку, обычный режим для спецтехники |
Ошибка, которая сжигает нагреватель за секунды
Самая частая причина обращения после «поставили сами»: на каток ставят ТЭН на стандартное напряжение 220 или 380 В вместо 675 В спецтехники. Логика понятна: 1000 Вт - это 1000 Вт, кажется, что мощность определяет всё. На деле напряжение задаёт сопротивление, а сопротивление задаёт ток. У ТЭНа на 220 В 1000 Вт сопротивление около 48 Ом. При подаче 675 В ток вырастет кратно расчётному, нить выгорает почти мгновенно. Либо наоборот: ставят высокоомный нагреватель под завышенное напряжение, и он просто не греет, мощность падает в разы от заявленной.
Решение не в подгонке под «стандарт», а в точном расчёте под фактическое напряжение цепи. Это касается не только 675 В, та же логика применима к любому промышленному оборудованию с нетиповым питанием: сопротивление считается от конкретного напряжения и мощности, а не берётся «на глаз» по похожей маркировке.
Контакты и холодная зона, отдельный пункт

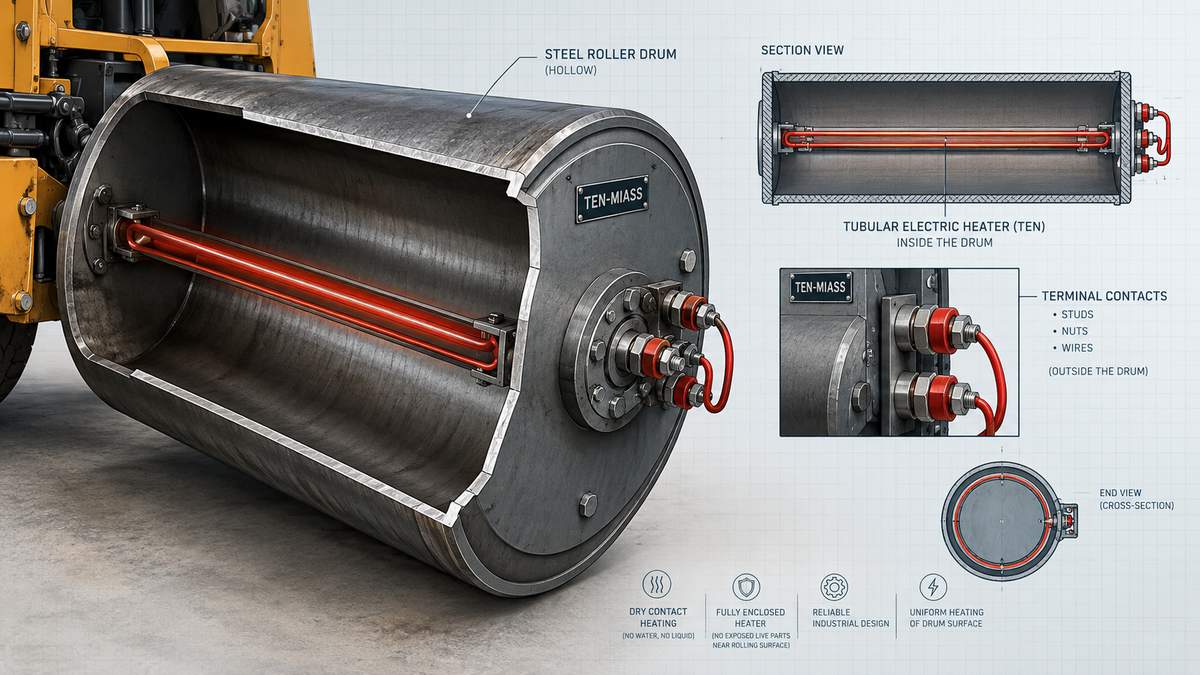

Внутри вальца ТЭН работает в сухом контакте с металлом по всей рабочей длине, но клеммы, выводы и изоляторы выводятся на торцевую сторону вальца, за пределы рабочей зоны. Это та же логика, что и у любого промышленного ТЭНа с холодной зоной: участок без нагрева специально оставляют под крепёж и контакты, чтобы изоляция и провода не работали в условиях рабочей температуры и вибрации.
Что прислать для расчёта
Нестандартное напряжение считается не по каталогу, а по вашим данным. Для точного расчёта цены и срока присылайте:
- Фото ТЭНа целиком, желательно с остатками маркировки, если сохранилась
- Маркировку/шильдик с цифрами напряжения и мощности, если читается хотя бы частично
- Схему питания катка, откуда приходит 675 В: трансформатор, бортовая сеть, отдельный блок
- Модель и марку катка (например, Dynapac, Bomag, отечественный ДУ)
- Длину вальца и точку установки нагревателя внутри него
Без этих данных расчёт превращается в гадание. С ними обычно хватает одного дня, чтобы назвать цену и срок.
