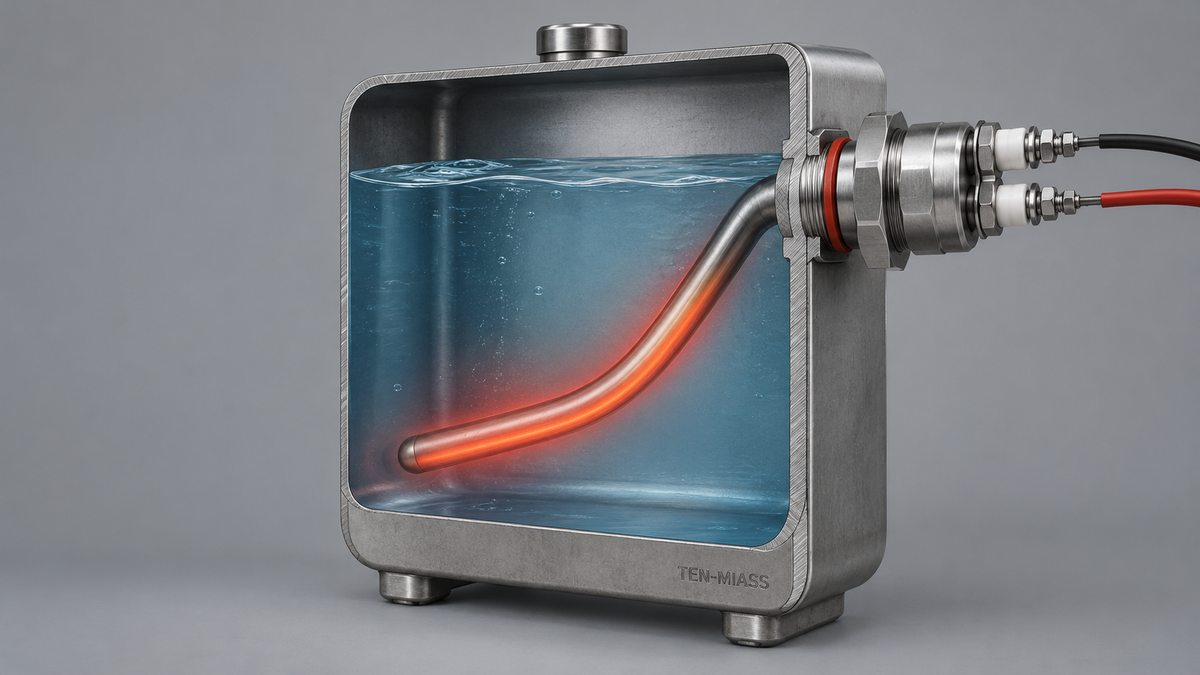

ТЭН 600 Вт 220 В из нержавейки: расчёт и изготовление по чертежу
80,7 Ом, номинальное сопротивление ТЭНа 600 Вт на 220 В. По ГОСТ 13268-88 рабочий коридор 76,8-89,6 Ом. Корпус из нержавейки AISI 321 обязателен при контакте с водой или пищевой средой: обычная сталь даёт коррозию за недели. Короткая трубка на такую мощность, частая ошибка: в стоячей воде нагрузка на оболочку выходит за норму втрое, и ТЭН прогорает через 2-3 месяца вместо нормативного срока.
Сопротивление ТЭНа 600 Вт: откуда 76,8-89,6 Ом
Номинал считается по закону Ома для мощности: R = U² / P.
R = 220² / 600 = 48 400 / 600 = 80,7 Ом
Но ГОСТ 13268-88 нормирует не сопротивление, а допуск по мощности: +5 % сверху, −10 % снизу от номинала. Для 600 Вт это 630 Вт на верхней границе и 540 Вт на нижней. Пересчёт через R = U²/P даёт несимметричный коридор сопротивления:
| Граница | Мощность | Расчёт R | Сопротивление |
|---|---|---|---|
| Верхняя (+5 %) | 630 Вт | 48 400 ÷ 630 | 76,8 Ом |
| Номинал | 600 Вт | 48 400 ÷ 600 | 80,7 Ом |
| Нижняя (−10 %) | 540 Вт | 48 400 ÷ 540 | 89,6 Ом |
Мультиметр показывает 78 Ом или 86 Ом, оба варианта в норме, просто разные экземпляры из одной партии. Ток при номинале: I = P/U = 600/220 = 2,73 А, провод 0,75-1 мм² и автомат 10 А держат его с большим запасом.
Признаки проблем с ТЭНом 600 Вт: таблица
| Признак | Причина | Что менять |
|---|---|---|
| Сопротивление ниже 76,8 Ом | Частичное замыкание витков спирали внутри наполнителя | Заменить ТЭН, восстановлению не подлежит |
| Сопротивление выше 89,6 Ом | Подгорел контакт под изолятором либо частично выгорела нить | Заменить, пока не оборвалась полностью |
| Корпус покрылся ржавчиной за 1-2 месяца | Взяли углеродистую сталь вместо нержавейки для контакта с водой | Следующий ТЭН заказывать в AISI 321 |
| Прогар посередине трубки | Короткая активная зона, ваттная нагрузка выше нормы для стоячей среды | Увеличить длину активной части или снизить мощность |
| Белый налёт и локальный перегрев в одной точке | Накипь на коротком ТЭНе с высокой q, соль оседает именно там, где горячее всего | Длиннее трубка + магниевый анод, если среда с жёсткой водой |
Почему нержавейка, а не углеродистая сталь
Для 600 Вт в контакте с водой или пищевым продуктом по умолчанию берём AISI 321 (08Х18Н10Т), титан-стабилизированную нержавеющую сталь. Углеродистая сталь без покрытия в воде начинает ржаветь в первые недели: оксидная плёнка рыхлая, отслаивается, попадает в среду и забивает теплосъём на участках оболочки. Там, где налип оксид, локальная ваттная нагрузка подскакивает, и трубка прогорает именно в этом месте.
316L рассматриваем только если технолог прямо требует более высокую стойкость к хлоридам (морская вода, концентрированные солевые растворы). Для обычной водопроводной или пищевой воды хватает 321, и по цене она доступнее.
Ваттная нагрузка: почему маленький ТЭН нельзя делать слишком коротким
Ваттная нагрузка q = P / (π·d·L) показывает, сколько ватт снимается с 1 см² оболочки. Для воды в стоячей ёмкости (бак, аквариум, небольшая мойка без циркуляции) норма 3-5 Вт/см². Для проточной воды с хорошим перемешиванием допускается 8-12 Вт/см², поток сам уносит тепло с поверхности.
| Диаметр | Активная длина | Площадь S=π·d·L | q при 600 Вт | Среда | Вывод |
|---|---|---|---|---|---|
| 8 мм | 150 мм | 38 см² | 15,9 Вт/см² | стоячая вода | перегруз в 3,2 раза |
| 10 мм | 400 мм | 126 см² | 4,8 Вт/см² | стоячая вода | в норме |
| 8 мм | 250 мм | 63 см² | 9,6 Вт/см² | проточная вода | в норме |
Вывод простой: компактный 600-ваттный ТЭН с активной зоной 15 см работает только в проточной воде с нормальной циркуляцией, например в маленьком проточном нагревателе. В аквариуме или баке без перемешивания та же трубка даёт нагрузку втрое выше нормы, и перегрев концентрируется именно в середине активной зоны, где меньше всего конвекции. Для стоячей воды берём диаметр 10 мм и активную длину не короче 400 мм, тогда нагрузка укладывается в 4,2-4,8 Вт/см².
Пример расчёта мощности из заявки
Формула нагрева: P = 0,00116 × V × ΔT / t, где V это объём в литрах, ΔT это разница температур в °C, t это время в часах.
Заявка: бак на 50 литров, подогреть с 20 °C до 35 °C (ΔT = 15 °C) за 1,5 часа.
P = 0,00116 × 50 × 15 / 1,5 = 0,87 / 1,5 = 0,58 кВт = 580 Вт
580 Вт, это расчётная потребность без учёта тепловых потерь через стенки. Берём готовый номинал 600 Вт: запас 3-4 % компенсирует потери и разброс напряжения в сети, а время нагрева останется близким к 1,5 часа.
Где применяется ТЭН 600 Вт из нержавейки
- Небольшие аквариумные и террариумные нагреватели (стоячая вода, длинная активная зона)
- Компактные проточные водонагреватели и маломощные бойлеры 10-30 литров
- Моечные ванны и небольшие ёмкости в пищевом производстве, где нагреватель контактирует с продуктом
- Лабораторное и медицинское оборудование с подогревом жидкости малого объёма
- Инкубаторы, брудеры, узлы поддержания температуры в небольших технологических ёмкостях
Что прислать для расчёта
- Объём и форму ёмкости (цилиндр, прямоугольный бак, нестандартная геометрия)
- Среда: вода стоячая или проточная, пищевая или техническая, наличие солей/хлоридов
- Рабочая и максимальная температура среды
- Свободное место под установку: диаметр отверстия, доступная длина
- Тип крепления: резьба (G1/2, G3/4), фланец, гайка или свободный конец трубки
- Фото старого ТЭНа или эскиз посадочного места, если делаем аналог
Нужен ТЭН 600 Вт под конкретную ёмкость и крепление?
Посчитаем сопротивление, диаметр и длину под вашу среду. Минимальная партия от 1 шт, срок 7-14 дней.
