Блок-ТЭН 4,5 кВт с фланцем кламп: как считать партию на несколько баков
Блок-ТЭН 4,5 кВт с клапаном кламп 2 дюйма в нержавейке стоит 13 690 ₽ за штуку по калькулятору ten-miass.ru. От 10 шт цена падает до 13 005 ₽, от 20 шт до 12 457 ₽, от 50 шт до 11 636 ₽. При трёх трубках Ø13 мм и активной длине 900 мм каждая ваттная нагрузка выходит 4,08 Вт/см², это середина нормы 3-5 Вт/см² для стоячей жидкости в баке, без риска пригара продукта на оболочке. Дальше: как считать нагрузку под свой бак, какая сталь нужна и где теряют скидку, если заказывать по одному.
Почему для серии баков берут блок, а не одиночный ТЭН на кламп

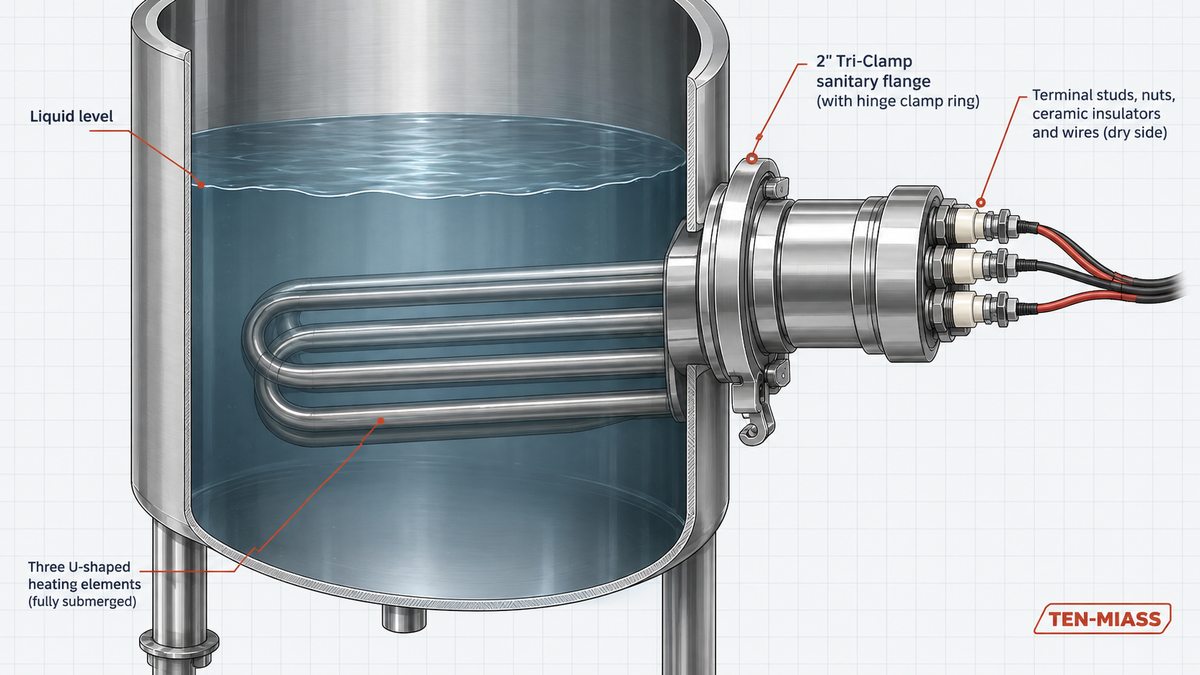

Когда на производстве стоит целая линия из пяти-пятнадцати одинаковых ёмкостей (танки для созревания, CIP-бачки, реакторы), проще унифицировать узел крепления: один типоразмер кламп-фланца на все баки, один блок-ТЭН на замену при выходе из строя любого из них. Блок-ТЭН собран из нескольких U-образных трубок, сваренных на одном фланцевом коллекторе, в отличие от одной трубки в отдельном патрубке. Для одиночной ёмкости чаще ставят один патронный или трубчатый ТЭН через собственный кламп, про размеры такого крепления и таблицу типоразмеров 1,5-3 дюйма подробно написано в статье про ТЭН для воды с фланцем кламп.
На практике кламп 2 дюйма (DN50, труба 50,5 мм) закрывает диапазон мощности примерно до 6 кВт, поэтому 4,5 кВт на этом типоразмере стоит нормально, с запасом по месту для трёх трубок.
Ваттная нагрузка: считаем, а не берём на глаз
Для блока 4,5 кВт из трёх трубок по 1,5 кВт каждая формула простая: q = P / (π·d·L), где P это мощность одной трубки в ваттах, d это диаметр трубки в см, L это активная длина в см.
Пример расчёта: трубка 1500 Вт, диаметр 13 мм (1,3 см), активная длина 900 мм (90 см).
S = π × 1,3 × 90 = 368 см²
q = 1500 / 368 = 4,08 Вт/см²
Для стоячей жидкости в баке (не проточной, без принудительной циркуляции) допустимый диапазон 3-5 Вт/см². 4,08 Вт/см² укладывается в середину, запас есть и на пригар, и на образование накипи. Если сократить активную длину до 600 мм ради компактности, та же мощность даст q = 6,4 Вт/см², это уже выше нормы: на поверхности трубки продукт начнёт пригорать, а вода оставлять накипь быстрее, чем на остальной стенке бака.
Материал оболочки: нержавейка по умолчанию, не углеродистая сталь
Для пищевого и фармацевтического контакта по умолчанию берём AISI 321, по российскому обозначению 08Х18Н10Т. Добавка титана стабилизирует карбиды хрома при нагреве, поэтому сталь не даёт межкристаллитную коррозию после десятков циклов горячей CIP и SIP мойки. AISI 316L рассматриваем отдельно, если в среде есть хлориды (рассолы, часть фармацевтических растворов) или если это явно требует технолог заказчика. Полный разбор разницы между 304, 321 и 316 по средам и температуре есть в статье AISI 304 vs 321 vs 316 для промышленных ТЭНов.
Цена блок-ТЭН 4,5 кВт с клапаном кламп по объёму партии
| Количество | Скидка | Цена за 1 шт | Итого |
|---|---|---|---|
| 1-9 шт | нет | 13 690 ₽ | по количеству |
| 10-19 шт | 5% | 13 005 ₽ | 130 046 ₽ за 10 |
| 20-49 шт | 9% | 12 457 ₽ | 249 140 ₽ за 20 |
| от 50 шт | 15% | 11 636 ₽ | 581 782 ₽ за 50 |
Цена рассчитана по калькулятору ten-miass.ru для нержавеющего фланца, мощности 4,5 кВт на штуку. Точная сумма определяется после чертежа и уточнения размера кламп, материала и температуры среды.
Где теряют скидку, когда баков несколько
Частая ситуация: на производстве выходит из строя один ТЭН, его заказывают и меняют. Через месяц ломается второй, его тоже заказывают отдельно. За год набегает десять заявок по 13 690 ₽ вместо одной на десять штук по 13 005 ₽. Разница 6 850 ₽ на партии из десяти блоков не выглядит критичной сама по себе, но если на линии пятнадцать-двадцать однотипных баков и менять ТЭН планово раз в полтора-два года, выгоднее один раз согласовать замену сразу на всю линию или хотя бы на половину, чем чинить по одному по факту поломки.
Что указать в заявке на партию
- Количество одинаковых баков и блок-ТЭН на замену
- Размер кламп-фланца: замер наружного диаметра трубы штангенциркулем, не хомута
- Рабочая среда и максимальная температура нагрева
- Напряжение: 220 В или 380 В
- Глубина бака или нужная активная длина трубок
- Материал оболочки, если уже известен технологу
- Есть ли CIP или SIP мойка и чем моют линию
Нужен блок-ТЭН 4,5 кВт с клапаном кламп на один бак или на всю линию?
Посчитаем ваттную нагрузку под ваш бак, подберём сталь и цену с учётом количества. От 1 шт, изготовление 7-14 рабочих дней.
