ТЭН 20 кВт для нагрева масла: расчёт мощности и выбор конструкции

20 кВт для масла почти всегда собирают блоком из трёх элементов по 6,67 кВт, звезда на 380 В, а не одним толстым ТЭН. Ваттная нагрузка на поверхности должна укладываться в 3–5 Вт/см², иначе масло у стенки трубки коксуется за недели. Дальше: как считать мощность под конкретный объём и какой корпус ставить, сталь 10 или нержавейку.

Опубликовано 27 сентября 2026 · ТЭН-Миасс

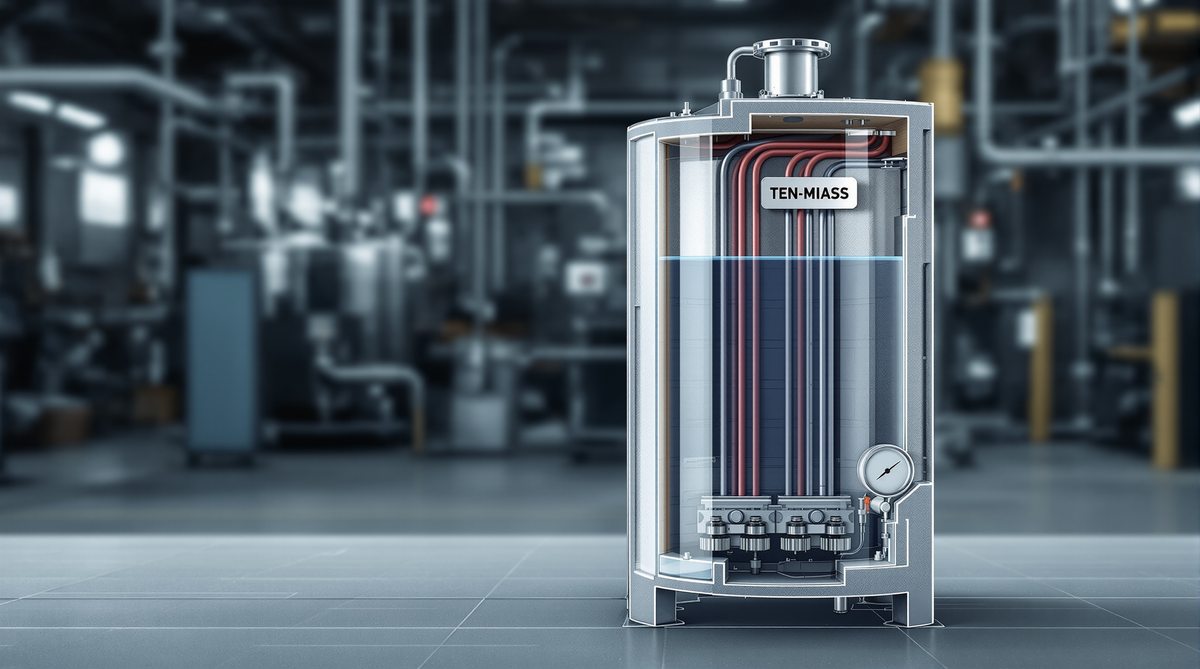

ТЭН 20 кВт в разрезе бака с маслом: блок из трёх нагревателей, погружённых в ёмкость

Где встречается ТЭН 20 кВт для масла

20 кВт относится уже не к бытовому, а к промышленному диапазону. Такую мощность заказывают на разогрев термомасла в контуре гидравлического пресса, на закалочные и охлаждающие ванны в металлообработке, на промышленные фритюрницы большой загрузки и на нагрев масла в вулканизаторах и каландрах. Объём ёмкости в этих случаях обычно от 300 до 1000 литров, но иногда 20 кВт ставят и на меньший бак, если нужно быстро выйти на рабочую температуру, а не просто поддерживать её.

Таблица подбора по объёму

Объём масла, л	Мощность ТЭН, кВт	Конструкция	Материал оболочки
до 100	3–6	одиночный трубчатый ТЭН на резьбе	сталь 10 (техническое масло)
100–300	6–12	блок из 2 элементов на фланце	сталь 10 / AISI 304 (пищевое)
300–600	12–20	блок-ТЭН, звезда 380 В, 3 элемента	сталь 10, AISI 304 при частой мойке
600–1200	20–30	блок-ТЭН на фланце, U- или П-образные элементы	AISI 304 / AISI 321 (10Т) для пищевого
1200+	30–60 и выше	несколько блоков + принудительная циркуляция	AISI 321 (10Т), титан при агрессивных присадках

20 кВт попадает в стык двух диапазонов: от компактной ванны на 300–600 л с естественной конвекцией масла до бака от 600 л, где уже начинают ставить насос для перемешивания. Итоговое решение зависит не от объёма самого по себе, а от того, сколько времени есть на разогрев.

Расчёт мощности: сколько нужно на конкретный объём

Базовая формула для воды: P = 0,00116 × V × ΔT / t (V в литрах, ΔT в градусах Цельсия, t в часах, P в киловаттах). Коэффициент 0,00116 получается из теплоёмкости воды (4,19 кДж/кг·°C), делённой на 3600 и приведённой к литру при плотности 1 кг/л.

Для масла коэффициент другой: теплоёмкость минеральных и растительных масел около 1,8–2,0 кДж/кг·°C (примерно вдвое меньше воды), плотность около 0,92 кг/л. Практический коэффициент для масла: 0,00048 вместо 0,00116.

Пример. Бак 600 л технического масла нужно разогреть с 30 до 180°C (ΔT = 150°C) за 3 часа.

P = 0,00048 × 600 × 150 / 3 = 14,4 кВт. Это чистая мощность на нагрев самого масла, без потерь.

Открытая ванна без теплоизоляции теряет на конвекцию и излучение с поверхности ещё 15–25% в зависимости от площади зеркала масла и температуры в цехе. Добавляем 20%: 14,4 × 1,2 = 17,3 кВт. Стандартный ряд блок-ТЭН на этот объём: 20 кВт, запас получается около 15% сверх расчёта, что нормально для компенсации остывания в паузах между циклами.

Ваттная нагрузка: почему нельзя просто взять водяной ТЭН

Мощность ТЭН составляет только половину расчёта, вторая половина: площадь поверхности, через которую эта мощность уходит в среду. Показатель называется ваттная нагрузка: q = P / (π × d × L), где d: диаметр трубки, L: рабочая длина, в сантиметрах.

У воды коэффициент теплоотдачи при кипении и активной конвекции высокий, поэтому для водяных ТЭН нормальная ваттная нагрузка 6–10 Вт/см². У масла теплоотдача при естественной конвекции ниже в 1,5–2 раза: вязкость выше, конвективные потоки слабее. Практический предел для масла без принудительной циркуляции: 3–5 Вт/см².

Ошибка выбора, которая встречается чаще всего: берут готовый ТЭН, рассчитанный на воду, и ставят в масляную ванну. По мощности вроде подходит, а по площади нет. На поверхности трубки локально возникает температура выше точки дымления масла, начинается коксование: тонкий слой нагара оседает прямо на оболочке ТЭН. Нагар работает как теплоизолятор, снижает теплоотдачу ещё сильнее, перегрев растёт, и через несколько недель нихромовая нить выгорает в месте максимального нагара. Экономия на длине и диаметре ТЭН оборачивается не экономией, а повторной закупкой каждые 1–2 месяца.

Расчёт под конкретный блок 20 кВт

Если 20 кВт делают блоком из трёх элементов по 6,67 кВт на 220 В (фаза при схеме звезда 380 В), при допустимой нагрузке 4 Вт/см² на элемент нужна поверхность около 1670 см². Для трубки диаметром 13 мм это соответствует рабочей длине около 3,3 м на один элемент, отсюда и берутся многократно изогнутые в шпильку или подкову элементы в компактном корпусе длиной 350–450 мм: длина трубки складывается не в прямую, а гармошкой.

Ток на линии 380 В при чисто активной нагрузке (у масляного ТЭН чистое активное сопротивление, реактивной составляющей нет): I = P / (√3 × U) = 20000 / (1,732 × 380) ≈ 30,4 А. Автомат и кабель подбираются с запасом от этого значения, а не впритык.

ГОСТ 13268-88: коридор мощности, не сопротивления

ГОСТ нормирует допуск по мощности: +5% / −10% от номинала, а не по сопротивлению. Для блока на 20 кВт, разбитого на 3 элемента по 6,67 кВт, коридор по мощности на каждый элемент составляет от 6,0 до 7,0 кВт. Пересчёт через R = U²/P при фазном напряжении 220 В даёт коридор сопротивления одного элемента:

Параметр	Минимум	Номинал	Максимум
Мощность элемента, Вт	6000 (−10%)	6667	7000 (+5%)
Сопротивление элемента, Ом	6,9	7,26	8,1

Писать «±10% по сопротивлению» неверно: коридор несимметричный именно потому, что допуск мощности несимметричен. Если при прозвонке блока один из трёх элементов даёт 9–10 Ом, он ближе к обрыву, чем к норме, и его меняют не дожидаясь полного выхода из строя.

Что прислать для расчёта

Объём и геометрию ёмкости: диаметр, высоту, форму дна
Тип масла (минеральное индустриальное, растительное фритюрное, термомасло) и его максимальную рабочую температуру
Начальную и целевую температуру, время, за которое нужно выйти на режим
Напряжение сети: 220 В или 380 В, число фаз
Посадочное место: резьба, фланец, диаметр отверстия, толщина стенки ёмкости
Есть ли теплоизоляция ёмкости: от этого зависят потери и итоговая мощность
Пищевое или техническое применение: это определяет материал оболочки
Фото или чертёж старого нагревателя, если меняете вышедший из строя

Сколько стоит блок-ТЭН 20 кВт

По официальному калькулятору уровня «норма»: блок-ТЭН на 20 кВт со стальным фланцем стоит около 23 400 ₽, в полностью нержавеющем исполнении около 46 800 ₽. Это цены при закупке от 10 шт., у нас минимальная партия 1 шт., точная цена считается по чертежу или фото посадочного места в день обращения.

Частые вопросы

Почему для масла ТЭН должен быть больше по площади, чем для воды такой же мощности?

Масло отводит тепло от поверхности ТЭН в 1,5–2 раза хуже воды: ниже коэффициент теплоотдачи при естественной конвекции. При той же ваттной нагрузке, что закладывают для воды, поверхность ТЭН в масле локально перегревается, масло у стенки начинает коксоваться, нагар изолирует трубку ещё сильнее, и перегрев нарастает лавинообразно.

Какая ваттная нагрузка допустима для ТЭН в масле?

Для минеральных и растительных масел ориентир 3–5 Вт/см² поверхности трубки при естественной циркуляции. Для воды тот же ТЭН может нести 6–10 Вт/см². Если масло принудительно перемешивается насосом или мешалкой, верхнюю границу можно сдвинуть к 6 Вт/см².

На каком напряжении делают ТЭН 20 кВт и сколько тока он берёт?

Обычно это блок из 3 элементов по 6,67 кВт, соединённых звездой на 380 В: на каждый элемент приходится фазное напряжение около 220 В. Линейный ток при чисто активной нагрузке около 30–31 А, кабель и автомат подбираются с запасом от этого значения.

Какой материал оболочки ставить: сталь 10 или нержавейка?

Для технического масла (гидравлика, термомасло, закалочные ванны) по умолчанию углеродистая сталь 10, она дешевле и для сухой безводной среды этого достаточно. Для пищевого масла во фритюрницах и жарочных линиях нужна нержавейка AISI 304 или 12Х18Н10Т, чтобы не было продуктов коррозии в продукте.

Можно ли поставить в бак с маслом обычный водяной ТЭН?

Включится и начнёт греть, но недолго. Водяной ТЭН рассчитан на ваттную нагрузку вдвое выше той, что масло способно снять с поверхности. Итог: локальный перегрев, коксование нагара на трубке и выход из строя за недели вместо заявленного срока службы.

Сколько по времени делают ТЭН 20 кВт для масла по чертежу?

7–14 рабочих дней. Блок из трёх изогнутых элементов на фланце нестандартной длины обычно ближе к верхней границе срока, если чертежа под старый образец нет и нужно сначала снять размеры с посадочного места.
