Нашли на сгоревшем нагревателе маркировку ТЭН-170В13/8: как заказать аналог на 380 вольт, а не повторить поломку
170 - это типоразмер завода, у прямых трубчатых ТЭН он обычно совпадает с развёрнутой длиной в миллиметрах, то есть около 1,7 м. 13/8 - диаметр оболочки 13 мм и код мощности после слэша, у разных заводов с разным шагом. 380 В при трёхзначном напряжении почти всегда означает трёхфазное подключение. Точную мощность и материал оболочки по этой маркировке мы называем только после фото шильдика - дальше объясняем почему и что присылать.
Почему эту маркировку нельзя прочитать «на глаз»
Код на старой бирке выглядит как заводской стандарт, а на деле это внутренняя система конкретного производителя. Одна и та же позиция в строке у разных заводов означает разное: где-то буква после типоразмера - это форма (прямая или гнутая трубка), где-то - материал оболочки. Цифра после диаметра может быть киловаттами напрямую, а может быть условным кодом из старого внутризаводского прайса, который давно не публикуется.
Если ТЭН стоит в котельной, тепловом узле или технологической ёмкости дольше 10 лет, шильдик к тому же обычно затёрт окалиной и нагаром до половины символов. Читать остатки маркировки без фото - гадание, а гадание с мощностью на 380 В стоит дорого: неверно подобранный нагреватель либо не успевает прогреть объём к смене, либо перегружает сеть и выгорает за недели.
Как читать фрагменты этой маркировки
| Фрагмент | Что это обычно означает | Что проверить перед заказом аналога |
|---|---|---|
| 170 | Типоразмер завода, у прямых ТЭН часто равен развёрнутой длине трубки, то есть около 1700 мм | Сверить рулеткой по старой детали, не доверять только цифре в коде |
| В | Буква исполнения - у одних заводов форма (прямая/гнутая), у других материал | Фото всего ТЭНа: видно, прямая трубка или с изгибом |
| 13/8 | 13 - диаметр оболочки в мм, 8 после слэша - код мощности (шаг кода разный у заводов) | Диаметр измерить штангенциркулем, мощность не считать по цифре напрямую |
| J | Буква среды и материала оболочки - своя у каждого производителя | Указать прямо: ТЭН греет воду, масло, воздух или раствор |
| 380 | Напряжение сети, трёхзначное число почти всегда означает трёхфазное подключение | Замерить фактическое напряжение в щите, не брать с памяти |
Вывод из таблицы простой: геометрию (длину, диаметр, форму, посадочный узел) мы восстанавливаем по фото и замерам почти всегда. Электрическую часть (точную мощность, материал оболочки под конкретную среду) - только по вашему подтверждению, потому что здесь цена ошибки выше.
Ошибка, которая повторяет поломку
Самая частая ошибка при заказе по старой маркировке - заказать точную копию сгоревшего ТЭНа, не разобравшись, почему он сгорел. Если причиной была просадка или скачок напряжения в сети, пробой изоляции от накипи или агрессивная среда, точная копия повторит тот же сценарий за тот же срок.
Если причина в среде (накипь, конденсат с кислотными примесями, частые сухие пуски), в заказе стоит сразу обсудить материал оболочки и защиту, а не просто повторить старый код буква в букву.

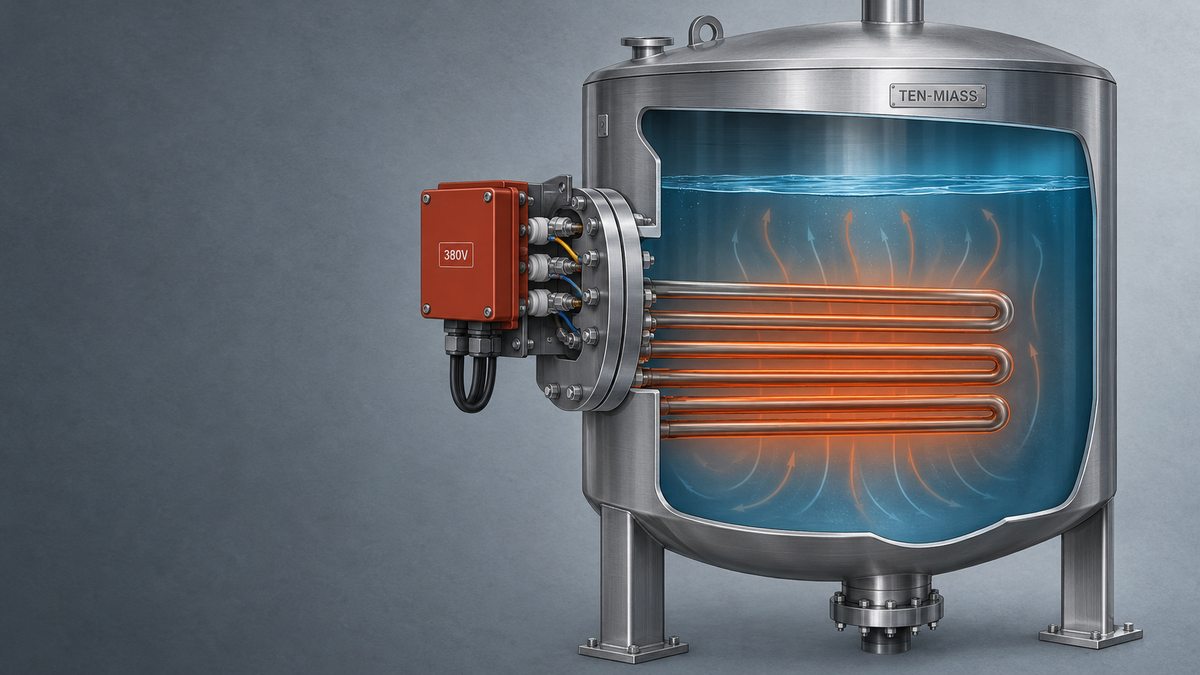

Пример расчёта: сколько греется промышленная ёмкость на 380 В
Формула нагрева: P = 0,00116 × V × ΔT / t, где V - объём в литрах, ΔT - разница температур, t - время в часах. Берём типовой пример для ТЭНа на 380 В: ёмкость для подогрева технологического раствора на 500 литров, нагрев с 10 до 60 °C (ΔT = 50 °C), установленная мощность 6 кВт.
t = 0,00116 × 500 × 50 / 6 = 29 / 6 ≈ 4,83 часа - около 4 часов 50 минут без учёта теплопотерь через стенки. С реальной теплоизоляцией и перемешиванием закладывайте на 15-20% больше.
Этот расчёт для иллюстрации того, как мы считаем время нагрева под конкретную задачу. Для вашего случая мощность и объём могут отличаться - посчитаем точно, когда пришлёте фактические данные оборудования.
Что прислать нам для точного расчёта
- Фото шильдика крупным планом, без бликов. Если бирка стёрлась - фото под боковым светом, царапины на металле так читаются лучше
- Фото всего ТЭНа целиком с рулеткой или линейкой рядом - общая длина и диаметр оболочки
- Что фактически греет ТЭН: вода, масло, раствор или воздух, и диапазон температур
- Мощность и напряжение по паспорту оборудования, если он сохранился
- Фактическое напряжение сети, замеренное мультиметром, и схема подключения - однофазная или трёхфазная, звезда или треугольник
- Способ крепления: фланец, резьбовой штуцер или гайка, с диаметром посадочного места
Без фото геометрию маркировки «170В» всё равно можно прочитать по таблице выше. Но точный посадочный размер, резьбу и электрическую часть - только по фото старой детали или чертежу.
Нужен ТЭН-170В13/8 J380 или аналог под вашу задачу на 380 В?
Сделаем по вашим размерам, фото или чертежу. От 1 шт., изготовление 7-14 дней, отгрузка по РФ и в Казахстан.
Оформить заказЧастые вопросы
Если на вашей бирке стоит именно этот код целиком и читаемо, без стёртых цифр - у нас есть отдельный разбор конкретно ТЭН 170 В 13/8 J 380 с расчётом сопротивления под ГОСТ 13268-88. Если бирка повреждена сильнее и нужна общая методика чтения старой маркировки - смотрите как заказать ТЭН по фото или старой маркировке и разбор маркировки ТЭН по ГОСТ 13268-88 на реальных примерах.
