Воздушный оребрённый ТЭН для сушильной камеры и термотоннеля: как рассчитать мощность под обдув
Запрос из мессенджера, почти дословно: «Сушим доску, поставили ТЭН на 9 кВт, а камера за час прогрелась градусов на пятнадцать и всё, дальше не идёт. Мало мощности?». Мало. Но не потому, что ТЭН плохой, а потому что мощность считали на глаз: взяли объём камеры, а не расход воздуха через нагреватель. Для проточной сушки это две разные задачи. Разберём, как считать правильно, чтобы не переплачивать за лишние киловатты и не встать с недогревом.
Чем воздушный оребрённый ТЭН отличается от водяного
Отличие в способе отвода тепла: воздух забирает тепло от оболочки в 20-30 раз хуже воды, поэтому греющую поверхность приходится наращивать рёбрами и обязательно обдувать. Гладкий трубчатый ТЭН, который спокойно работает в баке с водой, в воздушном потоке при той же мощности раскалится докрасна и оборвёт спираль.

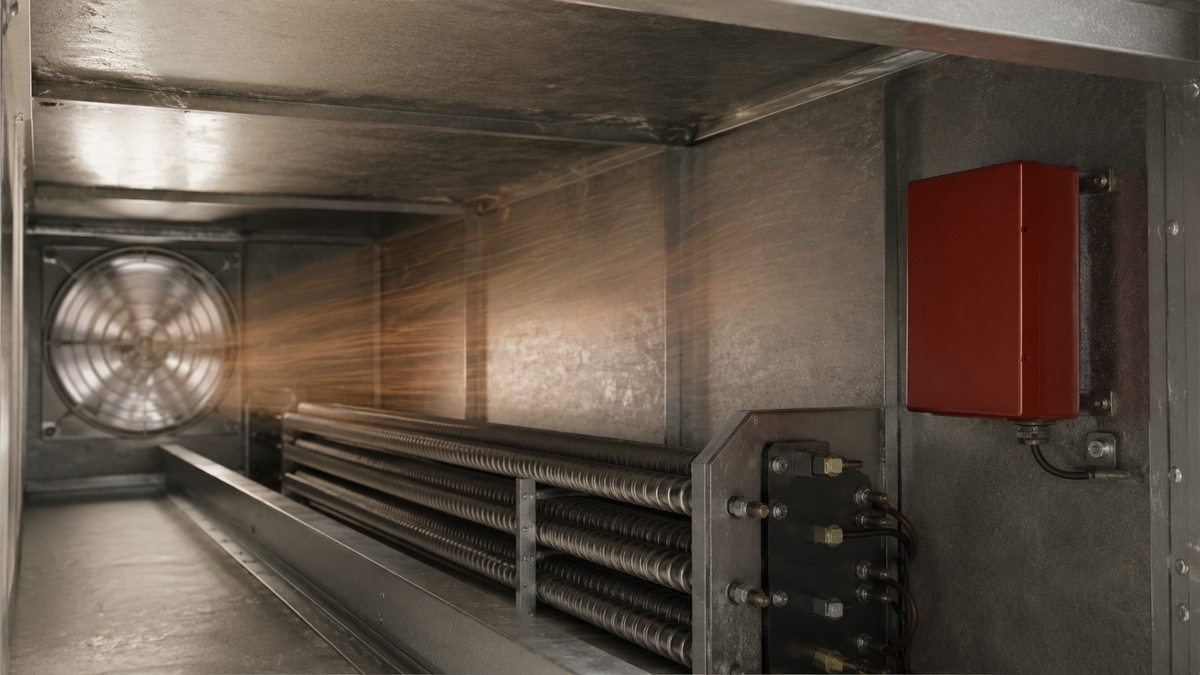

Оребрённый ТЭН (маркировка ТЭНР) - это стальная трубка с навитой или напрессованной стальной лентой. Рёбра увеличивают площадь теплоотдачи в несколько раз, а поток воздуха снимает с них тепло. Работают три вещи вместе: мощность, площадь оребрения и скорость обдува. Убери обдув - и любой запас по мощности не спасёт, оболочка перегреется. Именно поэтому в сушильной камере оребрённый ТЭН всегда стоит в канале перед вентилятором или за ним, а не просто висит в объёме.
Как рассчитать мощность под обдув: формула и пример
Мощность на нагрев воздушного потока считают через его расход и нужный перепад температур по формуле P = 0,335 × Q × ΔT. Здесь P - мощность в ваттах, Q - расход воздуха в м³/ч, ΔT - разница между конечной и начальной температурой воздуха. Коэффициент 0,335 уже учитывает плотность воздуха (около 1,2 кг/м³) и его теплоёмкость (около 1005 Дж/(кг·°C)).
Q = 1000 м³/ч. Воздух на входе +10 °C, нужно нагреть до +50 °C, значит ΔT = 40 °C.P = 0,335 × 1000 × 40 = 13 400 Вт = 13,4 кВт - чистая мощность на нагрев воздуха.
Это без потерь. Реальная камера теряет тепло через стенки, неплотности дверей и на прогрев металла. Закладываем запас 20%:
Pзаказ = 13,4 × 1,2 ≈ 16 кВт.
Проверим по массовому расходу, чтобы формула не выглядела фокусом. Масса воздуха: 1000 м³/ч × 1,2 кг/м³ = 1200 кг/ч = 0,333 кг/с. Мощность = 0,333 × 1005 × 40 = 13 390 Вт. Сходится с 13,4 кВт.
Если вы знаете не расход, а мощность вентилятора или сечение канала и скорость воздуха, расход считается так: Q (м³/ч) = площадь сечения канала (м²) × скорость (м/с) × 3600. Например, канал 0,2 × 0,25 м = 0,05 м², скорость 4 м/с: Q = 0,05 × 4 × 3600 = 720 м³/ч.
Запас берут по потерям, а не «на всякий случай». Для утеплённой камеры хватает 15-20%, для тонкостенного термотоннеля с частым открыванием - 25-30%. Двойной запас вреден: ТЭН будет тактовать через терморегулятор, а при отказе обдува перегреется быстрее.
Таблица подбора мощности под расход воздуха
Прикидочные значения чистой мощности по формуле P = 0,335 × Q × ΔT (без запаса на потери). К табличным цифрам добавляйте 15-30% под вашу камеру.
| Расход воздуха Q, м³/ч | ΔT = 20 °C | ΔT = 40 °C | ΔT = 60 °C | ΔT = 80 °C |
|---|---|---|---|---|
| 300 | 2,0 кВт | 4,0 кВт | 6,0 кВт | 8,0 кВт |
| 500 | 3,4 кВт | 6,7 кВт | 10,1 кВт | 13,4 кВт |
| 1000 | 6,7 кВт | 13,4 кВт | 20,1 кВт | 26,8 кВт |
| 2000 | 13,4 кВт | 26,8 кВт | 40,2 кВт | 53,6 кВт |
| 3000 | 20,1 кВт | 40,2 кВт | 60,3 кВт | 80,4 кВт |
Мощности выше 10-15 кВт обычно набирают не одним ТЭНом, а блоком ТЭН на общем фланце: несколько оребрённых элементов в одном корпусе. Так проще вписаться в сечение канала и удобнее секционировать нагрев ступенями.
Обдув и удельная мощность: почему ТЭН горит при верном расчёте
ТЭН горит не от избытка киловатт, а от того, что тепло с оболочки некуда девать. Главный параметр здесь - удельная поверхностная мощность, ватты на квадратный сантиметр оребрённой поверхности. Чем сильнее обдув, тем больше тепла успевает уйти в воздух и тем выше допустимая удельная мощность.
| Условия обдува | Допустимая удельная мощность | Риск |
|---|---|---|
| Нет обдува, естественная конвекция | до 1-1,5 Вт/см² | Перегрев при малейшем превышении |
| Слабый поток 1-3 м/с | 1,5-2,5 Вт/см² | Нужен контроль температуры оболочки |
| Рабочий обдув 3-6 м/с | 2,5-3,5 Вт/см² | Оптимально для сушильных камер |
Вывод простой: если в термотоннеле остановился вентилятор, а нагрев не отключился, оребрённый ТЭН перегреется за минуты. Поэтому в схему всегда ставят блокировку - нагрев включается только при работающем вентиляторе, а на оболочке или в потоке стоит аварийный термостат. Это дешевле, чем менять сгоревший блок и терять партию сырья.
Шаг оребрения под среду
Шаг рёбер выбирают по чистоте воздуха. Для чистого воздуха - 3-5 мм, плотное оребрение даёт максимум площади. Для запылённого воздуха или сушки продуктов, дающих осадок (древесная пыль, мука, распылённая краска, лакокрасочные испарения), шаг увеличивают до 6-10 мм, иначе налёт забьёт зазоры между рёбрами и теплоотдача рухнет. Забитое оребрение - вторая по частоте причина перегрева после отказа обдува.
Из какого материала делать оболочку
Материал оболочки выбирают по среде, а не по мощности. Для сухого чистого воздуха до 300 °C подходит углеродистая сталь 10 - это дешевле и полностью рабочий вариант для сушки досок, покраски, термотоннелей упаковки. Для влажного воздуха, пара при сушке сырья и агрессивных испарений берут нержавейку AISI 304 (08Х18Н10) или цельнотянутую 12Х18Н10Т - она не ржавеет от конденсата, который неизбежен на старте цикла, пока камера не прогрелась.
Ошибка на этом шаге стоит дорого: углеродистый ТЭН во влажной сушилке начинает ржаветь по оболочке и оребрению уже через сезон, теплоотдача падает, элемент перегорает. Подробнее про оребрённые воздушные ТЭН и их конструкцию - на профильной странице. Если нужен нестандартный габарит или посадка под конкретный канал, делаем ТЭН по чертежу или образцу от 1 штуки.
- Расход воздуха Q (м³/ч) или марку и мощность вентилятора
- Начальную и конечную температуру воздуха (ΔT)
- Напряжение сети: 220 В (однофазное) или 380 В (трёхфазное)
- Габарит посадочного места: размер канала, тип фланца или крепления, доступная длина
- Среда: чистый воздух, влажный, запылённый, есть ли агрессивные испарения
- Фото старого ТЭНа с линейкой рядом, если делаем замену по образцу
Нужен воздушный оребрённый ТЭН под сушильную камеру или термотоннель? Пришлите расход воздуха и перепад температур - рассчитаем мощность и подберём геометрию под ваш канал.
