ТЭН 149 В 10/1,67 Т 230: как расшифровать код и заказать изготовление на заказ

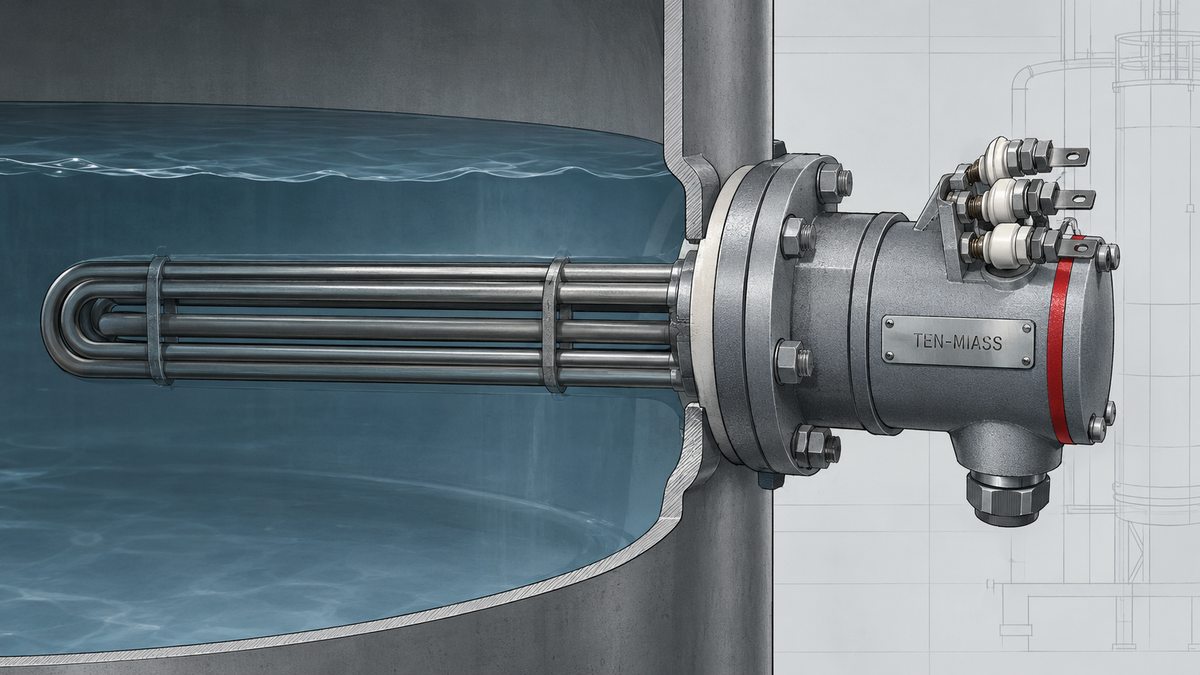

ТЭН в разрезе бака с маркировочной табличкой на головке, трубки под водой, контакты снаружи стенки

Короткий ответ: код «ТЭН 149 В 10/1,67 Т 230» по типовой структуре маркировки ГОСТ 13268-88 вероятно означает: 149 (условная длина развёрнутой трубки), В (форма исполнения), 10 (диаметр трубки 10 мм), 1,67 (мощность 1,67 кВт), Т (индекс материала оболочки), 230 (напряжение 230 В. Это ориентир для расчёта, а не готовый заказ: без фото таблички и самого изделия диаметр или форму легко спутать с соседним типоразмером.

Опубликовано 4 октября 2026 · ТЭН-Миасс

Как читать маркировку ТЭН

У большинства российских заводов код на шильдике ТЭНа собирается по общей логике, заданной ГОСТ 13268-88: буквенно-цифровая строка, в которой друг за другом идут длина, форма исполнения, диаметр оболочки, мощность, индекс материала и напряжение. Проблема в том, что единицы измерения и порядок полей у разных производителей отличаются: где-то длина указана в сантиметрах, где-то в дециметрах, а буквенные индексы формы и материала у каждого завода свои внутренние обозначения, не всегда совпадающие с соседним предприятием.

Поэтому расшифровка старого или чужого кода не точная формула, а восстановление вероятного смысла по структуре. Для кода «ТЭН 149 В 10/1,67 Т 230» общая логика даёт следующую вероятную трактовку.

Фрагмент кода	Вероятное значение	Комментарий
149	Условная длина развёрнутой трубки	Единицы (см или дм) у разных заводов могут отличаться, уточняется по факту детали
В	Буква формы или исполнения	Внутреннее обозначение завода-изготовителя, не унифицировано между предприятиями
10	Диаметр трубки, мм	Типовой ряд диаметров трубчатых ТЭН: от 6,5 до 16 мм, 10 мм встречается часто
1,67	Мощность, кВт	Дробное значение типично для расчёта под конкретную задачу, не под склад
Т	Индекс материала оболочки или покрытия	Может означать сталь, нержавейку или тип защитного покрытия в зависимости от завода
230	Напряжение, В	Близко к стандартным 220 В, применяется в части технической документации

Важно. Это общая методика чтения кода, а не подтверждённая расшифровка конкретного изделия. Один и тот же набор цифр на шильдиках двух разных заводов может означать разные параметры. Прежде чем заказывать точный аналог, трактовку стоит проверить по фото самой детали.

Расчёт сопротивления для проверки элемента

Если трактовка кода верна и перед вами ТЭН мощностью 1,67 кВт на напряжение 230 В, сопротивление исправного элемента считается по формуле R = U²/P и проверяется мультиметром. ГОСТ 13268-88 нормирует допуск не по сопротивлению, а по мощности: +5/−10 %, поэтому коридор сопротивления получается несимметричным.

Параметр	Значение
Номинальная мощность	1,67 кВт (1670 Вт)
Напряжение	230 В
Расчётное сопротивление R = U²/P	230² ÷ 1670 ≈ 31,7 Ом
Нижняя граница (при +5% мощности, 1753,5 Вт)	230² ÷ 1753,5 ≈ 30,2 Ом
Верхняя граница (при −10% мощности, 1503 Вт)	230² ÷ 1503 ≈ 35,2 Ом

Коридор исправного элемента получается примерно 30,2-35,2 Ом. Если замер сильно ниже 30 Ом, вероятен межвитковой пробой спирали. Если заметно выше 35 Ом, вероятен обрыв или частичное выгорание нити накала. Писать «±10 % от номинала» неверно: допуск задан по мощности, а не симметрично по сопротивлению.

Что прислать для точного расчёта аналога

Фото маркировочной таблички крупным планом, чтобы код читался без искажений
Фото всего изделия целиком: форма трубки (прямая, U-образная, спиральная), длина, расположение контактов
Диаметр присоединительного отверстия или фланца, если ТЭН вкручен или вварен
Оборудование и среда: где установлен элемент, что он греет: вода, масло, воздух
Старое сопротивление, если удалось измерить мультиметром до снятия

По этим пяти пунктам расшифровка кода подтверждается фактическими размерами, и аналог считается без риска несовпадения.

Почему не стоит заказывать только по коду с шильдика

Главная ошибка при заказе по маркировке без фото: взять трактовку кода как готовое техническое задание и заказать изготовление вслепую. Один и тот же символ «В» или «Т» у разных заводов обозначает разные вещи, а диаметр трубки или форма изгиба на глаз по цифрам не восстанавливаются. В итоге новый ТЭН не встаёт в посадочное место или контакты оказываются развёрнуты не туда, и деталь едет обратно на переделку.

Расшифровка кода это первый ориентир для расчёта, который сокращает время общения технолога с заказчиком, но не заменяет фото или чертёж. Фото таблички и самого изделия занимает одну минуту, а экономит цикл переделки в 7-14 дней.

Нужен точный аналог ТЭН 149 В 10/1,67 Т 230?

Пришлите фото таблички и самого изделия: подтвердим расшифровку кода, посчитаем мощность и подберём материал оболочки под вашу среду. От 1 шт.

Оформить заказ

Частые вопросы

Что означает код «ТЭН 149 В 10/1,67 Т 230»?

По типовой структуре маркировки ГОСТ 13268-88 код обычно читается так: 149 (условная длина развёрнутой трубки, в см или дм, единицы могут отличаться у разных заводов), В (буква формы или исполнения нагревателя), 10 (диаметр трубки в мм), 1,67 (мощность в кВт), Т (индекс материала оболочки или покрытия), 230 (напряжение питания в вольтах). Это вероятная трактовка по общей структуре кода, а не подтверждённая расшифровка конкретного изделия без фото.

Почему мощность 1,67 кВт, а не круглое число вроде 1,5 или 2 кВт?

Дробная мощность типична для ТЭНов, подобранных под точный тепловой расчёт конкретного оборудования, а не под склад готовых типоразмеров. Завод-изготовитель считает нужную мощность под объём, среду и время нагрева, и получает значение вроде 1,67 кВт, которое не округляет.

В маркировке указано 230 В, это ошибка, должно быть 220 В?

Нет, не ошибка. 230 В это номинал, который использовался в ряде технических документов и близок к привычным 220 В. На практике ТЭН на 230 В работает в российской сети 220 В без проблем, с небольшим отклонением фактической мощности от паспортной.

Можно ли заказать точный аналог только по этому коду, без фото?

Можно, но с риском ошибиться в диаметре, форме трубки или расположении контактов, потому что единицы измерения и буквенные индексы в коде различаются у разных заводов. Точнее прислать фото маркировочной таблички и фото самого изделия: тогда расшифровка кода становится проверкой, а не единственным источником данных.

Как проверить, что ТЭН ещё исправен, зная его код?

Измерить сопротивление мультиметром и сравнить с расчётным коридором по ГОСТ 13268-88: R = U²/P с допуском по мощности +5/−10%. Для 1,67 кВт на 230 В исправный элемент должен показывать сопротивление примерно 30-35 Ом. Сильное отклонение в любую сторону означает обрыв или межвитковое замыкание.

Что прислать для расчёта точного аналога по коду «ТЭН 149 В 10/1,67 Т 230»?

Фото маркировочной таблички крупным планом, фото всего изделия целиком с видимой формой трубки и расположением контактов, и место установки (какое оборудование, какая среда: вода, масло, воздух). По этим данным расшифровка кода подтверждается или уточняется и считается точный аналог.

Автор: Руслан Садыкбаев, производство ТЭН с 2017 года
