ТЭН 100 А 13/0,5 О 220 воздушный: производство по чертежу заказчика

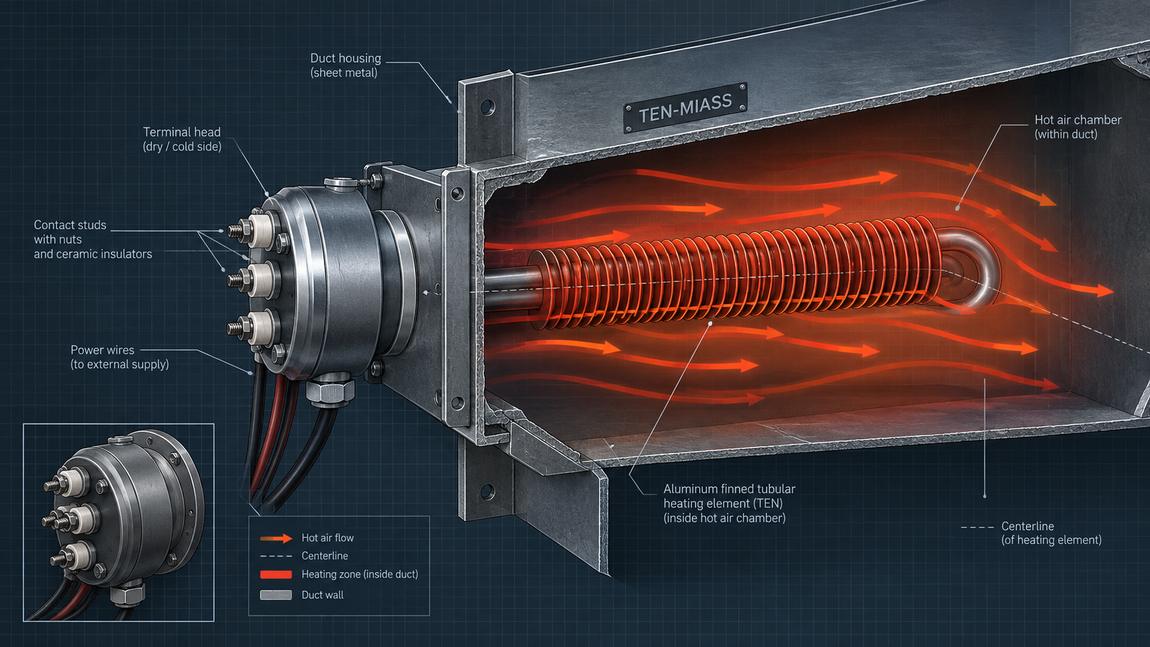

Оребрённая трубка нагревателя - внутри воздуховода, контактная головка со шпильками и изоляторами - снаружи, на сухой стороне.

Клиент прислал фото бирки с остатками гнутого ТЭНа из калорифера: «100 А 13/0,5 О 220 воздушный», и всё. Ни завода, ни даты, ни формы гиба - только эта строка. По ней действительно можно восстановить нагреватель почти полностью, если знать, где в ней длина, а где мощность.

Как читать маркировку по частям

Обозначение строится из блоков: длина, материал оребрения с диаметром, мощность через дробь, буква среды, напряжение.

Сколько весит эта маркировка в реальных размерах

Рабочая длина 1000 мм - это развёрнутая длина нагревательной зоны, не полная длина изделия. С каждой стороны трубки есть холодный (пассивный) участок под контактный стержень, обычно 40-80 мм. С учётом этого активная греющая зона - примерно 860-920 мм, а полная длина от торца до торца - около 1100-1150 мм. Это расхождение - частая причина, по которой присланный замер «на глаз» не совпадает с готовым изделием: клиент меряет весь нагреватель, а в маркировке зашита только рабочая часть.

Расчёт сопротивления и допуска по ГОСТ 13268-88

Номинальное сопротивление считается через закон Ома для мощности:

R = U² / P = 220² / 500 = 48 400 / 500 = 96,8 Ом

ГОСТ 13268-88 нормирует допуск не сопротивления, а мощности: +5 % / −10 % от номинала. Для 500 Вт это 525-450 Вт. Пересчёт через R = U²/P даёт несимметричный коридор сопротивления:

Мультиметр на разомкнутых клеммах показывает 92-108 Ом - спираль исправна. Бесконечность - обрыв нити. Около нуля - межвитковое замыкание в месте, где потёк магнезит.

Ваттная нагрузка: почему этому ТЭНу хватает мощности с запасом

Удельная поверхностная нагрузка считается по формуле q = P / (π × d × L), где d и L - диаметр и активная длина трубки без оребрения.

Подставляем диаметр 13 мм (1,3 см) и активную длину около 880 мм (88 см):

S = π × 1,3 × 88 ≈ 359 см²
q = 500 / 359 ≈ 1,4 Вт/см²

Для воздуха в спокойном состоянии (естественная конвекция, без принудительного обдува) нормальный диапазон - 2-3 Вт/см². Расчётная нагрузка 1,4 Вт/см² - это даже без учёта алюминиевого оребрения, которое увеличивает площадь теплообмена в 10-16 раз. На практике это означает, что оболочка не перегревается ни при естественной конвекции, ни тем более при обдуве от вентилятора калорифера, а рёбра здесь работают не на спасение трубки от перегрева, а на более быстрый прогрев воздуха и равномерную температуру по длине.

Где применяют такие ТЭН

Небольшая мощность и оребрение - характерный набор для нагрева ограниченного объёма воздуха, не целого цеха:

• Малые калориферы и электровоздухонагреватели - сборка из нескольких таких ТЭН на одной раме
• Сушильные шкафы и камеры небольшого объёма
• Термошкафы для поддержания температуры
• Приточные секции вентиляции малой производительности
• Тепловые завесы компактного исполнения

0,5 кВт на один нагреватель - это обычно один элемент в блоке из 3-8 штук, а не единственный источник тепла. Итоговую мощность установки считают суммой по количеству ТЭН на раме.

Материал оболочки: когда хватает углеродистой стали

Для сухого чистого воздуха стандартный выбор - углеродистая сталь 10: она держит нужную температуру и дешевле нержавейки. Если в воздухе есть влага, конденсат или химические пары - нужна нержавеющая сталь AISI 321 (08Х18Н10Т) или AISI 304, иначе оребрение и трубка начнут ржаветь уже в первый отопительный сезон. При заказе обязательно укажите, что именно идёт через воздуховод: чистый приточный воздух, воздух с парами после покраски, пар от сушки - материал подбираем под это, а не по умолчанию.

Что прислать, чтобы получить точный аналог

Фото старого нагревателя рядом с рулеткой закрывает половину этого списка за один кадр.

Частые вопросы
