ТЭН 10 кВт 380 В из нержавейки: как подобрать схему и не ошибиться с мощностью
10 кВт на три элемента дают 3,33 кВт на каждый, число не круглое. В звезде такой элемент работает под фазным напряжением ~220 В и сопротивлением 13,75–16,05 Ом, в треугольнике держит линейное 380 В и 41,3–48,1 Ом. Перепутать схему значит получить втрое другую мощность на элементе и сжечь его за часы. Для агрессивной или пищевой среды оболочку берут из AISI 321 (08Х18Н10Т), для воды и пара хватает 304. Блок от 23 400 ₽, изготовление 7-14 рабочих дней.

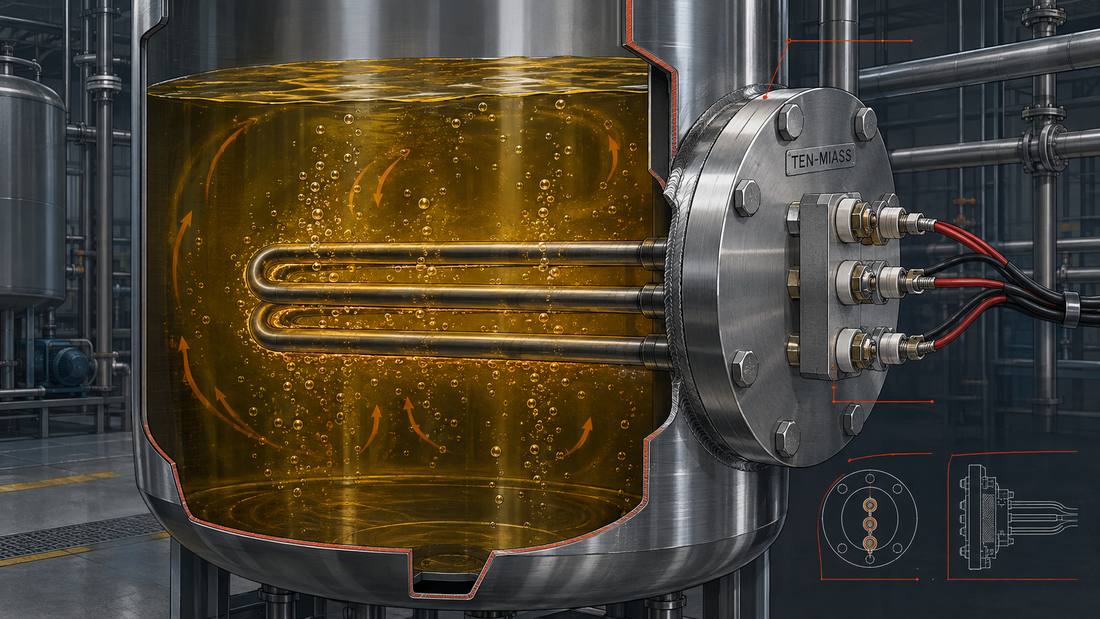

Блок-ТЭН 10 кВт: три трубки нержавеющей стали на одном фланце, клеммы и изоляторы стоят на сухой стороне снаружи ёмкости.
Почему 10 кВт делится на элементы по 3,33 кВт, а не на 3,3 или 3,5
На промышленную ёмкость 10 кВт почти всегда ставят блок из трёх трубок, так нагрузка делится поровну между фазами A, B и C, и электросчётчик не фиксирует перекос. Одиночная трубка на 10 кВт физически возможна, но у неё высокая удельная тепловая нагрузка на единицу поверхности, и накипь или пригар на такой трубке образуется быстрее.
Блок из готовых стандартных элементов обычно даёт 9 кВт (3×3) или 10,5 кВт (3×3,5), потому что типовой ряд мощностей идёт шагом 0,5 кВт. Мы делаем элементы под заказ, поэтому можем выставить точное значение: 3333 Вт на элемент × 3 = 9999 Вт, маркируется как блок 10 кВт. Если для расчёта принципиальна именно круглая цифра, говорим об этом на этапе чертежа, не после изготовления.
Звезда или треугольник: от этого зависит напряжение на каждом элементе
Трёхфазная сеть 380 В даёт два варианта подключения блока, и они задают разное напряжение на каждом отдельном элементе. Это и есть разница между фазным и линейным напряжением.
- Звезда (с нулевым проводом). Каждый элемент включён между своей фазой и нулём. На элементе — фазное напряжение, 380 ÷ √3 ≈ 219,4 В (округляют до 220 В). Нужен подведённый ноль: 4- или 5-проводная линия.
- Треугольник (без нуля). Каждый элемент включён между двумя фазами. На элементе — полное линейное напряжение 380 В. Работает на классической промышленной 3-проводной линии, где нуля на вводе просто нет — а на крупных цехах и производственных ёмкостях это обычная ситуация.
Суммарный ток на вводе в обоих случаях одинаковый, около 15,2 А на фазу (I = P ÷ (U × √3) = 10000 ÷ (380 × 1,732)). Токи на входе совпадают, а вот напряжение и сопротивление на каждом отдельном элементе внутри блока заметно отличаются.
ГОСТ-коридор сопротивления: для звезды и треугольника он разный
ГОСТ 13268-88 нормирует допуск по мощности: +5 % / −10 % от номинала. Для элемента на 3333 Вт это диапазон 3000–3500 Вт. Пересчитываем через R = U²/P для каждой схемы и получаем два разных коридора, потому что U разное.
| Схема | U на элементе | R номинал (3333 Вт) | Коридор ГОСТ (3000–3500 Вт) |
|---|---|---|---|
| Звезда (фазное) | 219,4 В | 14,44 Ом | 13,75–16,05 Ом |
| Треугольник (линейное) | 380 В | 43,32 Ом | 41,3–48,1 Ом |
Если при прозвонке элемент из блока звезды показывает 43 Ом, это чужая схема, а не брак. Перед замером уточняй, как собран блок: 14–16 Ом звезда, 41–48 Ом треугольник. Значения из одной колонки с другой не путать.
Какой материал оболочки для нержавеющего блока 10 кВт
«Из нержавейки» звучит как одна марка стали, а на деле это минимум три разных задачи.
| Задача | Решение | Параметр |
|---|---|---|
| Чистая вода, пар, нейтральные растворы | AISI 304 (08Х18Н10) | ресурс 3-5 лет |
| Агрессивная среда, пищевое производство, щёлочи CIP-мойки | AISI 321 (08Х18Н10Т), титан-стабилизированная | ресурс 5-7 лет, по умолчанию для агрессивной среды |
| Сильная химия: хлориды, кислоты, гальваника | 316L или титан — только по требованию технолога | подбор по чертежу и среде |
| Сеть 380В без нулевого провода (3 провода) | Блок на треугольник, элемент на 380 В | R≈43 Ом/элемент |
| Сеть 380В с нулём (4-5 проводов) | Блок на звезду, элемент на ~220 В | R≈14,4 Ом/элемент |
По умолчанию для агрессивной или пищевой среды мы ставим AISI 321, потому что медь в контакте с окислителями (например, перекисью) разлагается, а обычная углеродистая сталь покрывается коррозией за месяцы. 316L идёт как апгрейд под конкретную химию, если его прямо просит технолог заказчика, а не как базовый вариант.
Пример расчёта: ёмкость для CIP-мойки на 1000 литров
Заявка: подогреть щелочной моющий раствор в баке 1000 литров с 18 °C до 70 °C за 6 часов, чтобы к началу следующей смены раствор уже был готов.
P = 0,00116 × V × ΔT / t
P = 0,00116 × 1000 × (70 − 18) / 6 = 0,00116 × 1000 × 52 / 6 = 60,32 / 6 ≈ 10,05 кВт
Получается блок ровно на 10 кВт, без лишнего запаса. Среда щелочная, значит нужна оболочка AISI 321, не 304. Сеть на площадке без нуля, значит схема треугольник: элементы на 380 В, сопротивление каждого 41–48 Ом.
Что прислать для расчёта
- Схема сети. Есть ли нулевой провод на вводе — от этого зависит звезда или треугольник.
- Материал и объём ёмкости. Какой металл бака, сколько литров, какая среда — вода, пищевой раствор, химия.
- Рабочее напряжение сети. 380 В трёхфазное — стандарт, но бывают отклонения, уточняем заранее.
- Фланец или посадочное место. Резьба, DN, расположение врезки в стенку — по чертежу или фото штатного узла.
- Требуемое время нагрева. Сколько литров и за сколько часов — из этого считаем итоговую мощность.
Нужен блок-ТЭН 10 кВт под конкретную ёмкость?
Посчитаем схему, подберём материал оболочки и фланец по вашему чертежу. От 1 шт., изготовление 7-14 рабочих дней.
