Сухой ТЭН в колбе Ø76 мм: что это и как делаем по чертежу

Колба диаметром 76 мм не входит в наш серийный ряд: в наличии идёт Ø38 мм длиной 420, 600 и 800 мм. Диаметр 76 мм делаем под чертёж заказчика, обычно для крупных баков и промышленных ёмкостей, где нужна большая поверхность теплообмена. Внутри колбы стоит керамический нагреватель, а не трубка с магнезитом. Срок 7-14 дней, минимальная партия 1 штука.

Почему колбу 76 мм заказывают по чертежу, а не берут со склада

На складе у нас лежат колбы из нержавейки AISI 304 диаметром 38 мм, длиной 420, 600 и 800 мм, с резьбой 20 мм под два ввода. Это рабочая лошадка для бойлеров, небольших баков и бассейновых контуров. Когда приходит заявка на диаметр 76 мм, чаще всего это крупная ёмкость: промышленный бак отопления, большой водонагреватель, технологическая установка с собственным посадочным местом под гильзу. Серийная колба туда физически не встанет, поэтому делаем под присланные размеры.

Такие заказы идут не только из-за габаритов. Увеличенный диаметр даёт больше площади поверхности, а значит и больше допустимой мощности на той же длине без перегрева. Ниже посчитаю это на цифрах.

Что внутри: керамика, а не трубчатый ТЭН в трубе

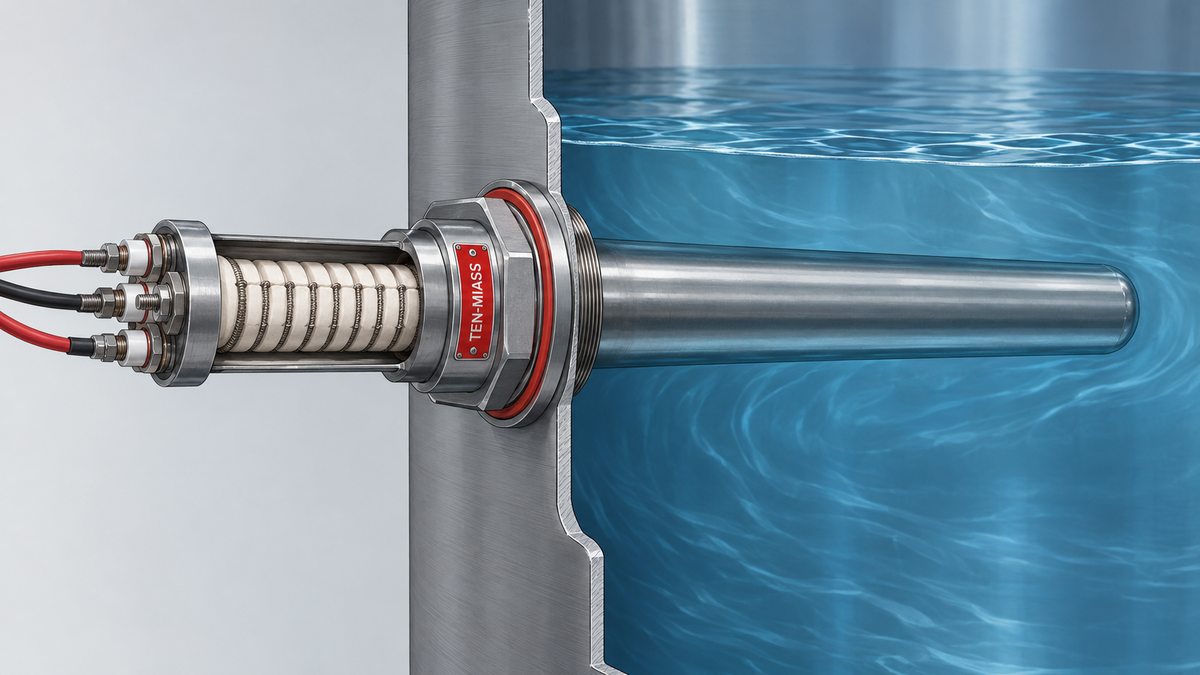

Частая путаница: сухой ТЭН в колбе считают обычным трубчатым нагревателем, просто вставленным в гильзу. Это не так. Внутри колбы стоит керамический нагревательный элемент: стеатитовое основание, на которое намотана нихромовая спираль. Колба выступает защитным кожухом, её касается вода или другая среда. Керамика с проволокой остаются сухими и доступны для замены без разборки бака.

Разница практическая. У трубчатого ТЭНа при обрыве спирали меняют весь нагреватель целиком, вместе с металлической оболочкой. У сухого ТЭНа в колбе часто можно снять только керамический элемент, оставив гильзу на месте, если она не повреждена и герметична.

Как идёт производство по чертежу

Присылаете чертёж в DWG, DXF, PDF или просто эскиз от руки с размерами. Если чертежа нет, подойдёт фото старой детали с линейкой на фоне для масштаба. Дальше смотрим три вещи.

1. Наружный диаметр колбы. Именно наружный, потому что колба садится в посадочное место бака или гильзы снаружи.
2. Общая и активная длина. Активная зона короче общей длины колбы: часть уходит под крепление и холодный конец с выводами.
3. Способ крепления и выводы. Резьба, фланец или хомут, куда выведены контакты: вбок, в торец, в отдельную клеммную коробку.

После согласования режем трубу нужного диаметра, варим торец герметично, собираем керамический нагреватель под заявленную мощность и напряжение, испытываем на пробой изоляции. Для диаметра 76 мм по умолчанию берём нержавейку AISI 304, для агрессивных сред и пищевых производств переходим на AISI 321 (08Х18Н10Т).

Колба Ø38 мм со склада и Ø76 мм по чертежу

Пример расчёта: зачем увеличивать диаметр, а не только мощность

Для воды в стоячем баке допустимая тепловая нагрузка на поверхность колбы 3-5 Вт/см² (эталон по ГОСТ 13268-88 для трубчатых нагревателей, принцип переносим на колбу, потому что именно её поверхность отдаёт тепло в воду). Площадь считаем как у трубки: S = π × d × L.

Колба Ø38 мм, активная длина 600 мм: S = 3,14 × 3,8 см × 60 см ≈ 716 см². При q = 5 Вт/см² предельная мощность P = 716 × 5 ≈ 3580 Вт, то есть около 3,5 кВт на самом верху допустимого диапазона.

Колба Ø76 мм, та же длина 600 мм: S = 3,14 × 7,6 см × 60 см ≈ 1432 см². При том же q = 5 Вт/см² предельная мощность P = 1432 × 5 ≈ 7160 Вт, почти 7,2 кВт без выхода за безопасный тепловой поток.

Вывод простой: если заказчику нужно 6-7 кВт на коротком участке, увеличение диаметра решает задачу без перегрева колбы и без растягивания детали по длине, которая физически не влезает в бак.

Частые вопросы

Похожие разборы по теме: что такое сухой ТЭН подробно, серийная колба AISI 304 Ø38 мм, два ТЭНа в одной колбе на бассейн и дом, ТЭН на фланце из нержавейки AISI 304.

Автор: Руслан Садыкбаев, производство ТЭН с 2017 года
