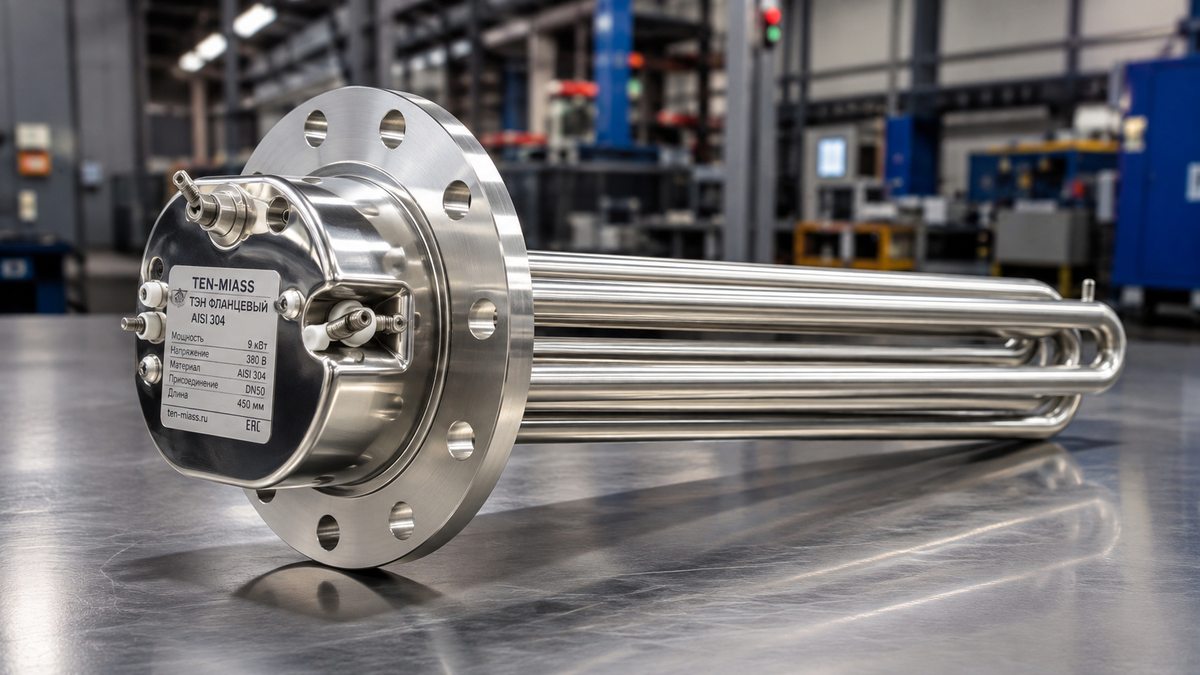

ТЭН на фланце нержавеющий AISI 304: как подобрать и заказать
Молочный завод в Ярославле. Пастеризационная ванна, 500 литров. Старый ТЭН из углеродистой стали проработал два сезона и пошёл питтинговой коррозией — молоко нельзя. Новый нужен из нержавейки, с фланцем под существующее посадочное место, минимум одна штука, потому что оборудование уже стоит. Вот типичная задача, под которую делают фланцевые ТЭН из AISI 304.
Фланцевое исполнение выбирают не из эстетики. Оно даёт одно конкретное преимущество: ТЭН можно вытащить из бака или резервуара без слива всего объёма жидкости. Для промышленных ёмкостей, где цикл слива стоит времени и денег, это не мелочь.
Что за сталь AISI 304 и почему она здесь уместна
AISI 304 — аустенитная нержавеющая сталь. Российское обозначение: 08Х18Н10. Состав: около 18% хрома, 10% никеля. Именно хром формирует пассивную оксидную плёнку, которая защищает металл от коррозии. Никель добавляет пластичность и стойкость к окислению при нагреве.
Рабочая температура трубки ТЭН из AISI 304 — до ~400°C. Для большинства задач нагрева воды, пара и пищевых сред этого достаточно с запасом. Фактическая температура поверхности трубки при нормальной нагрузке значительно ниже максимума.
Внутри трубки ТЭН — нихромовая спираль, залитая периклазом (оксид магния, MgO). Периклаз проводит тепло и одновременно изолирует спираль от корпуса. Трубка снаружи контактирует со средой, поэтому её материал определяет стойкость ТЭН к конкретным условиям.
Где AISI 304 работает, где нет
| Среда / применение | Оценка для AISI 304 | Альтернатива |
|---|---|---|
| Питьевая вода | Подходит | - |
| Техническая вода без агрессивных примесей | Подходит | - |
| Пар (насыщенный, невысокое давление) | Подходит | - |
| Молоко, нейтральные пищевые жидкости | Подходит | - |
| Морская вода (ограниченно) | Условно | AISI 321 или уточнять |
| Рассолы, хлоридные растворы высокой концентрации | Не рекомендуется | AISI 321 |
| Кислотные среды, щёлочи | Уточнять по конкретике | Зависит от pH и температуры |
Граница между «условно» и «не рекомендуется» по хлоридам нечёткая и зависит от температуры, концентрации и времени контакта. Если среда сложная — лучше уточнить до заказа, чем переделывать после.
Параметры для подбора фланцевого ТЭН
Фланцевый ТЭН — это сборочный узел: нагревательные трубки, приваренные или закреплённые на фланце. Параметров больше, чем у патронного ТЭН. Вот что нужно определить:
Мощность и напряжение
Мощность рассчитывается исходя из объёма нагреваемой среды, требуемого времени нагрева и теплопотерь ёмкости. Напряжение: 220 В (однофазное) или 380 В (трёхфазное). Для промышленных ёмкостей обычно трёхфазное подключение с соединением звездой или треугольником.
Фланец
Тип и размер фланца определяются посадочным местом на резервуаре. Здесь важны: диаметр фланца, диаметр отверстий под болты, их количество и расположение, толщина фланца. Если фланец под замену существующего, снимите размеры со старого или с монтажного чертежа оборудования.
Трубки нагревательного элемента
Диаметр трубок: от 4 до 32 мм. Длина: от 30 до 6000 мм. Количество трубок и их расположение на фланце зависят от требуемой мощности и геометрии ёмкости. Трубки могут быть прямыми, U-образными или с другой формой под конкретный резервуар.
Что ещё влияет на конструкцию
- Удельная поверхностная мощность (Вт/см2) — для деликатных сред (молоко, масло) её ограничивают, чтобы не было пригорания
- Тип клеммной коробки и степень защиты (IP) — для влажных или уличных условий нужен корпус
- Давление в системе — влияет на конструкцию самого фланца и уплотнения
Нужен фланцевый ТЭН из нержавейки AISI 304?
Изготовим по вашим параметрам. Минимум 1 шт, срок 7–14 рабочих дней.
Отправить запрос на расчётКак отличить грамотное техзадание от заявки «просто нержавейка»
Распространённая ситуация: клиент звонит и говорит «нужен ТЭН из нержавейки на фланце». Это начало разговора, а не техзадание. Нержавейка бывает разная: AISI 304, 316, 321, 430, и у каждой своя цена и область применения. Фланец может быть приварным или резьбовым, с разным количеством болтов. Мощность и геометрия трубок без данных о задаче не угадываются.
Хорошая заявка выглядит так: среда нагрева, объём, желаемое время нагрева, напряжение сети, геометрия посадочного места на резервуаре (или старый ТЭН под замену). С этим набором можно посчитать и сделать.
Если чертежа нет, а есть только старый ТЭН, который вышел из строя, принимаем образец и воспроизводим геометрию точно.
Вопросы и ответы
Что такое AISI 304 и чем она отличается от обычной нержавейки?
AISI 304 — марка аустенитной нержавеющей стали, российский аналог 08Х18Н10. Содержит около 18% хрома и 10% никеля. Это самая распространённая «пищевая» нержавейка. От ферритных нержавеек (например, AISI 430) отличается тем, что не магнитится и хорошо сваривается. Рабочая температура до ~400°C. Устойчива к питьевой воде, пару, молоку и другим нейтральным средам.
Где фланцевый ТЭН из AISI 304 работает хорошо?
Питьевая и техническая вода, пар, пищевые нейтральные среды (молоко, растительные масла без агрессивных присадок), морская вода при невысоких концентрациях хлоридов. Фланец удобен там, где нужно снять ТЭН для обслуживания без слива всего бака.
Где AISI 304 не подходит?
При высоком содержании хлоридов (рассолы, агрессивная морская вода, некоторые химические среды) AISI 304 склонна к питтинговой коррозии. В таких случаях лучше AISI 321 (08Х18Н10Т) или специальные сплавы. Если среда кислотная или щелочная — нужна консультация по конкретным параметрам.
Какие параметры нужно знать, чтобы заказать фланцевый ТЭН?
Минимальный набор: мощность (кВт), напряжение питания (220 В или 380 В), диаметр и тип фланца, длина и диаметр трубок нагревательного элемента, нагреваемая среда. Если есть чертёж или образец — ещё лучше. Без этих данных изготовление невозможно.
Сколько стоит и как долго делают фланцевый ТЭН из AISI 304?
Срок изготовления — 7–14 рабочих дней с момента подтверждения параметров. Минимальный заказ — 1 штука. Стоимость зависит от конфигурации: мощности, типа фланца, количества трубок, длины. Расчёт делается по заявке.
Можно ли заказать ТЭН по своему чертежу или образцу?
Да. ТЭН-Миасс работает по чертежам заказчика. Если чертежа нет — помогаем подобрать параметры по описанию задачи. При наличии образца можно снять размеры и воспроизвести геометрию точно.
Если параметры уже известны — отправьте запрос через форму или позвоните. Если нет — звонок тоже уместен: расскажите задачу словами, разберёмся.
