Стержневой ТЭН 12В для обогрева стрелки: расчёт без линии 220В

ТЭН 100 Вт при 12 В постоянного тока тянет 8,33 А - почти в 20 раз больше, чем такой же ТЭН на 220 В. Сопротивление при этом всего 1,44 Ом (коридор по ГОСТ 13268-88 - 1,37-1,60 Ом). На таком токе тонкий провод от аккумулятора до стрелки съедает мощность раньше, чем мороз. Дальше - как считать ток, сечение кабеля и ёмкость батареи для автономной стрелки без линии 220В.

Опубликовано 25 октября 2026 · ТЭН-Миасс

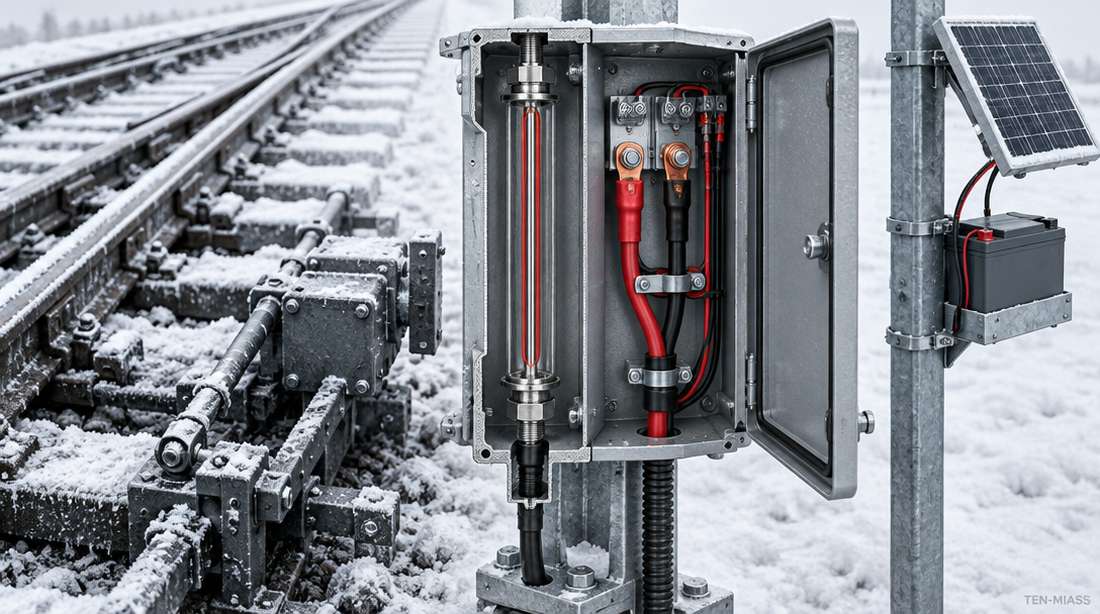

Стержневой ТЭН 12В в защитной гильзе у механизма стрелочного перевода, клеммы и провода на сухой стороне корпуса, рядом солнечная панель и аккумулятор

Низковольтный узел обогрева: ТЭН в гильзе внутри корпуса, клеммы снаружи на сухой стороне, питание от панели и АКБ.

Когда вообще нужен обогрев на 12В, а не на 220В

На подъездных путях промышленных предприятий, карьерных ветках и малодеятельных участках стрелка часто стоит в нескольких километрах от ближайшей подстанции. Тянуть кабель 220В дороже, чем поставить столб с солнечной панелью и аккумулятором 12В - особенно если стрелка переводится редко и обогрев нужен только для того, чтобы шибер не примёрз. Плавить снег со всего полотна тут не требуется.

Низкое напряжение здесь выбирают не из экономии на проводе: сети 220В у такой стрелки просто нет физически. Отдельный плюс для обслуживающего персонала: 12В безопаснее при ремонте на морозе голыми руками в перчатках, когда корпус вскрывают прямо у пути.

Ток и сопротивление на 12В - считаем правильно

Для мощности 100 Вт на 12 В: R = U² / P = 144 / 100 = 1,44 Ом, ток I = P / U = 100 / 12 = 8,33 А. По ГОСТ 13268-88 допуск нормируется по мощности, +5/-10%: для 100 Вт это 90-105 Вт. Пересчёт через R = U²/P даёт коридор сопротивления 1,37-1,60 Ом - несимметричный, как и на 220В, только абсолютные цифры в сотню раз меньше.

Мощность, Вт	R, Ом	Ток, А	Коридор R по ГОСТ, Ом
30	4,80	2,50	4,57-5,33
50	2,88	4,17	2,74-3,20
75	1,92	6,25	1,83-2,13
100	1,44	8,33	1,37-1,60
150	0,96	12,50	0,91-1,07

Если мультиметр на ТЭНе 100 Вт/12В показывает 1,8 Ом - это не 100, а около 80 Вт, обогрева не хватит в сильный мороз. Если 1,1 Ом - короткое внутри спирали, ТЭН под замену.

Ловушка низкого напряжения. На 220В ток в разы меньше, поэтому про сечение провода почти не думают - хватает стандартных 1,5-2,5 мм². На 12В тот же киловатт даёт ток в 18 раз выше, и провод, которого хватало бы на 220В, на низковольтной трассе превращается в нагреватель сам по себе, причём не там, где нужно.

Почему на 12В главный враг - не мороз, а длина провода

Просадка напряжения на кабеле считается как ΔU = 2 × I × ρ × L / S, где ρ меди 0,0175 Ом·мм²/м, L - длина трассы в одну сторону (провод идёт туда и обратно, отсюда множитель 2), S - сечение. Для ТЭНа 100 Вт (I = 8,33 А) и провода 2,5 мм² на трассе 10 м в одну сторону просадка составит 1,17 В - почти 10% от 12В. На столько же, если не больше, просядет и реальная мощность на ТЭНе.

Трасса АКБ - ТЭН, одна сторона	Мин. сечение меди (просадка до 3%)
5 м	4-6 мм²
10 м	10 мм²
15 м	16 мм²
20 м	16-25 мм²

Таблица привязана к конкретному току 8,33 А (ТЭН 100 Вт/12В). Для другой мощности сначала пересчитай ток по формуле I = P/U, потом подставляй своё значение в формулу просадки.

Пример заявки: стрелка на подъездном пути без ЛЭП рядом

Типовой запрос: обогреть стрелку на карьерной ветке, ближайшая опора ЛЭП - в 400 м, тянуть кабель 220В заказчику невыгодно. Решение - автономный узел на 12В с термостатом, батареей и солнечной панелью. Расчёт по заявке:

ТЭН 100 Вт, термостат держит средний цикл около 30% времени в морозы → средняя мощность 30 Вт
Суточный расход: 30 Вт × 24 ч = 720 Вт·ч (60 А·ч при 12В)
Запас автономности на 3 пасмурных дня без солнца при допустимой глубине разряда АКБ 50%: ёмкость = 60 А·ч × 3 / 0,5 = 360 А·ч - например, три аккумулятора AGM по 120 А·ч параллельно
Зимняя инсоляция на Урале и в Сибири - около 2,5 часа эффективного солнца в сутки. Мощность панели для возврата 720 Вт·ч за это время: 720 / 2,5 ≈ 290 Вт, округляем до панели 300 Вт

Итог: ТЭН 100 Вт, гильза под стержневой ТЭН диаметром 10 мм и длиной 150 мм, батарея 360 А·ч, панель 300 Вт, провод от АКБ до ТЭНа сечением 10 мм² на трассе 10 м.

Какой корпус и материал оболочки

Активная часть ТЭНа диаметром 10 мм и длиной 150 мм при 100 Вт даёт ваттную нагрузку q = 100 / (π × 1,0 × 15,0) = 2,12 Вт/см² - это в пределах нормы для спокойного воздуха (2,0-3,0 Вт/см²), оболочка не перегревается и не выгорает раньше срока.

ТЭН ставится в сменную гильзу - так замена при отказе занимает минуты, без вскрытия самого механизма стрелки. Контакты и провод выводятся на сухую, доступную сторону корпуса, сама трубка в гильзе прогревает металл изнутри. Для открытого размещения у пути, где на балласт попадают антиобледенительные реагенты и влага, оболочку берём из нержавейки AISI 304 либо титан-стабилизированной AISI 321 (08Х18Н10Т) - углеродистая сталь здесь продержится один сезон.

Что проверить, если обогрев не справляется

Симптом	Причина	Что сделать
ТЭН греет, но стрелка всё равно подмерзает	Мощности не хватает на конкретный мороз или гильза не прилегает к механизму	Пересчитать мощность под минимальную температуру региона, проверить тепловой контакт гильзы
На клеммах ТЭНа меньше 11 В при заряженной АКБ	Просадка на тонком или длинном проводе	Увеличить сечение по таблице выше или сократить трассу
Аккумулятор садится за 2-3 суток в мороз	Ёмкость АКБ или мощность панели занижены под реальный цикл термостата	Пересчитать суточный расход, добавить ёмкость или вторую панель
Термостат щёлкает, ТЭН не включается	Окисление контакта в низковольтной цепи - на 12В это критичнее, чем на 220В	Зачистить и обжать контакты, проверить предохранитель ветки
ТЭН работает, но часто выходит из строя	Оболочка не держит влагу и соль с балласта	Перейти на AISI 304/321 вместо углеродистой стали

Что прислать для расчёта

Напряжение автономной системы: 12 или 24В, чем запитана (панель, генератор, оба)
Размеры ниши или гильзы под ТЭН: доступный диаметр и длина
Длина трассы от АКБ до места установки ТЭНа - для расчёта сечения провода
Минимальная температура региона и требуемый режим поддержания
Нужен ли встроенный термостат или датчик температуры, тип клеммного вывода
Условия у пути: влага, антиобледенительные реагенты, засолённость грунта

Нужен ТЭН 12В под автономную стрелку или конкретную гильзу?

Считаем по вашим размерам и заявленному напряжению, от 1 шт. Патронные ТЭНы в калькуляторе - диаметр 6-32 мм, ориентир при партии от 10 шт.: 3 340-3 670 ₽ за штуку (диаметр 10 мм, длина 150 мм, уровень «норма»). Точная цена - по чертежу.

Оформить заказ

Частые вопросы

Почему для обогрева стрелки берут 12В, а не 220В?

На удалённых стрелках подъездных путей и малодеятельных участков рядом часто нет линии 220В - тянуть кабель на несколько километров дороже, чем поставить солнечную панель и аккумулятор. 12В постоянного тока - стандартное напряжение автономных систем на солнечных панелях и штатное для низковольтной автоматики на транспорте.

Какой ток потребляет стержневой ТЭН 100 Вт при 12В?

8,33 А по формуле I = P/U. Сопротивление при этом 1,44 Ом, с допуском по ГОСТ 13268-88 (+5/-10% по мощности) коридор сопротивления 1,37-1,60 Ом.

Какое сечение провода нужно от АКБ до ТЭНа 12В?

Зависит от длины трассы. Для тока 8,33 А (ТЭН 100 Вт) при 5 м в одну сторону берут от 6 мм², при 10 м - от 10 мм², при 15 м - от 16 мм². Тоньше провод даёт просадку напряжения больше 3%, и ТЭН не добирает мощность именно в морозы, когда она нужнее всего.

Хватит ли солнечной панели 100 Вт для обогрева стрелки зимой?

Для ТЭНа со средним потреблением 30 Вт (термостат держит стрелку в цикле) суточный расход около 720 Вт·ч. При зимней инсоляции 2,5 часа эффективного солнца панель должна выдавать около 300 Вт - одной панели 100 Вт мало, нужна батарея из 2-3 панелей или дополнительный источник подзаряда.

Можно ли подключить несколько ТЭН 12В параллельно от одного аккумулятора?

Можно, но токи складываются: три ТЭНа по 100 Вт дают суммарно 25 А. Каждую ветвь выводят на отдельный предохранитель, чтобы короткое замыкание в одном ТЭНе не обесточивало остальные, и считают сечение общего провода на полный суммарный ток.

Какой материал оболочки у ТЭНа на открытом воздухе у путей?

Нержавейка AISI 304 или титан-стабилизированная AISI 321 (08Х18Н10Т) - выдерживают влагу, соль и антиобледенительные реагенты на балласте. Углеродистая сталь для открытого размещения у путей не подходит, быстро ржавеет под солевыми растворами.
