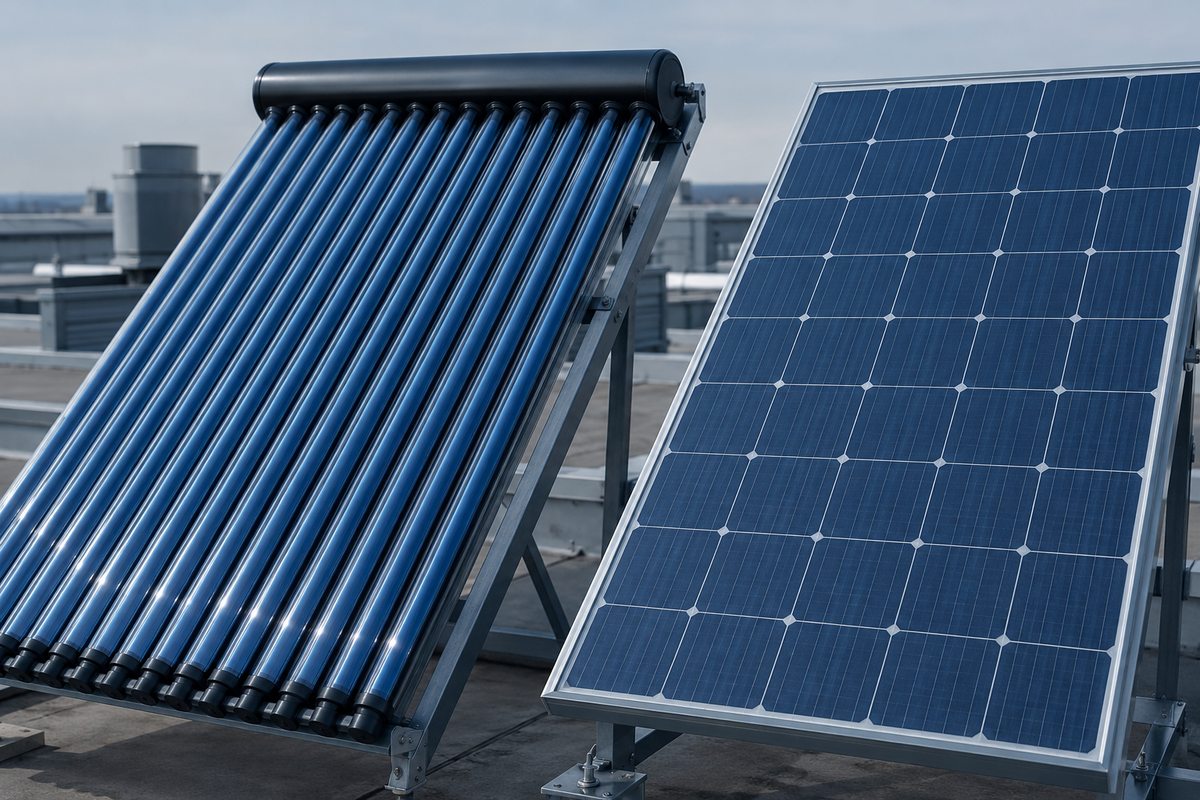

Солнечный коллектор или солнечная панель для нагрева воды
Термоколлектор: много тепла, но только тепло
Коллектор устроен просто по идее: чёрный поглотитель под стеклом ловит солнце и отдаёт тепло теплоносителю, который течёт по трубкам. Никакого преобразования в электричество нет, поэтому потерь мало, и тепловой КПД доходит до 50–70%. С одного квадратного метра площади вы снимаете заметно больше киловатт-часов тепла, чем с такого же метра фотопанели. Для задачи «нагреть бак воды летом» это сильная сторона.
Но у медали есть обратная сторона. Коллектор умеет только греть теплоноситель, электричества он не даёт. На улице живёт водяной (точнее, гликолевый) контур, и зимой он требует внимания: без незамерзающего теплоносителя контур прихватит морозом, а в жаркий безводоразборный день, наоборот, поймаете перегрев и вскипание. Значит, нужна обвязка: незамерзайка, расширительный бак, циркуляционный насос, группа безопасности, теплообменник в баке. Это работающая, но не самая простая система.
Фотопанель плюс ТЭН: меньше тепла с метра, зато гибче
Фотоэлектрическая панель превращает свет в электричество с КПД 18–22%. По теплу с квадратного метра она проигрывает коллектору. Но электричество универсально: одна и та же энергия питает лампочки, насос, зарядку и нагрев воды через низковольтный ТЭН в баке. Вам не нужно строить отдельную «тепловую» систему поверх электрической, всё крутится на одном массиве панелей и одном контроллере.
Зимой связка проще. На улице нет водяного контура, который надо защищать от мороза, замерзать попросту нечему: панель работает и в минус, а вода греется в баке внутри дома. Нет незамерзайки, нет группы безопасности, нет риска вскипания контура. ТЭН включается ровно тогда, когда на массиве есть энергия, и ровно на ту мощность, которую вы задали. Это наша схема: панель даёт ток, а низковольтный ТЭН в баке превращает его в тепло воды.
Сравнение по критериям
Чтобы не путаться, вот честная разбивка по тем параметрам, из-за которых чаще всего спорят на форумах. Ни один вариант не выигрывает по всем строчкам сразу.
| Критерий | Термоколлектор | Панель + ТЭН |
|---|---|---|
| Что на выходе | только тепло теплоносителя | электричество, а из него тепло, свет, насос |
| КПД | тепловой 50–70% | электрический 18–22% |
| Тепло с 1 м² | больше, выигрывает по нагреву | меньше тепла на метр площади |
| Универсальность | низкая, только вода | высокая, энергия идёт на любые нужды |
| Зима | риск замерзания и перегрева контура | проще, наружного водяного контура нет |
| Обвязка | незамерзайка, насос, расширительный бак, группа безопасности | контроллер, АКБ, ТЭН в баке |
Вывод без лукавства: если задача в одном, нагреть максимум воды с ограниченной площади крыши летом, коллектор объективно снимает больше тепла с метра. Если же вам нужна одна автономная система на весь дом и спокойная зимовка без гликолевого контура, удобнее панель с ТЭН.
Когда что выбрать
Берите панель плюс ТЭН, если у вас уже есть или планируется солнечная электростанция, и грех гонять отдельную тепловую систему. Одна энергия закрывает свет, насос, зарядку и нагрев воды. Зимой ничего не размораживается, потому что греется бак внутри, а не контур на улице.
Часто разумно комбинировать: летом основную воду тянет коллектор, а межсезонье и пики закрывает ТЭН от панелей. Но если строить одну простую систему с нуля, чаще выбирают панель с низковольтным нагревателем.
Совместимость с солнечным оборудованием
ТЭН изготавливаем под напряжение вашей системы: 12, 24 или 48 В. Это стандартные напряжения автономных сборок, поэтому нагреватель согласуется по питанию с массивом панелей и контроллером любого производителя. Сопротивление подбираем под напряжение аккумуляторной шины или под рабочую точку массива при прямом питании.
Наш низковольтный ТЭН ставят в системы на распространённом оборудовании:
- контроллеры MPPT и PWM: EPEVER (EPSolar), Victron, SRNE, MUST;
- инверторы: Victron, MUST, СибВольт, Delta;
- солнечные панели: Delta, Sunways, ФСМ, One-Sun;
- аккумуляторы 12/24/48 В: Delta, Ventura, LiFePO4.
Что прислать для расчёта ТЭН под бак
- Объём бака и до какой температуры греть воду.
- Напряжение системы: 12, 24 или 48 В.
- Мощность массива панелей и ёмкость АКБ.
- Питание ТЭН: от аккумулятора или напрямую через контроллер.
- Посадочное место: фланец, резьба, штуцер, доступная длина погружной части.
По этим данным подберём мощность, напряжение и сопротивление, изготовим ТЭН из AISI 321 под ваш бак. Отгрузка по России и в Казахстан.
FAQ
Чем отличается солнечный коллектор от солнечной панели для нагрева воды?
Коллектор греет теплоноситель напрямую солнечным теплом, его тепловой КПД 50–70%, и с квадратного метра он снимает больше тепла. Панель даёт электричество с КПД 18–22%, а воду греет уже через ТЭН. Коллектор выигрывает по теплу с метра, панель с ТЭН выигрывает по универсальности и простоте зимой.
Что эффективнее греет воду с одного квадратного метра?
По теплу с 1 м² выигрывает термоколлектор: тепловой КПД у него 50–70% против 18–22% электрического у фотопанели. Но панель отдаёт универсальную энергию, которую можно пустить не только на воду, но и на свет и насос.
Какой вариант проще зимой?
Связка панель плюс ТЭН. У неё нет наружного водяного контура, замерзать нечему, вода греется в баке внутри дома. У коллектора зимой есть риск замерзания контура и перегрева, ему нужен незамерзающий теплоноситель и обвязка.
Можно ли греть воду от фотоэлектрической панели без коллектора?
Да, для этого в бак ставят низковольтный ТЭН на 12, 24 или 48 В, и он греет воду от электричества панелей. Так делают, когда нужна одна универсальная система на весь дом, а не отдельный тепловой контур.
Из какого материала ваш ТЭН для нагрева воды?
Оболочка из нержавейки AISI 321 (08Х18Н10Т), она подходит для контакта с водой и не ржавеет. Напряжение 12, 24 или 48 В под ваш массив, мощность 0,5–1,0 кВт, изготовление по чертежу.
Какая минимальная партия и срок изготовления?
Минимальный заказ 1 штука, срок 7–14 рабочих дней. ТЭН делаем под ваше напряжение и посадочное место. Отгружаем по России и в Казахстан.
