ТЭН для сушилки на солнечных панелях: фрукты, грибы, зерно и рыба
Какой ТЭН нужен сушилке: оребрённый воздушный

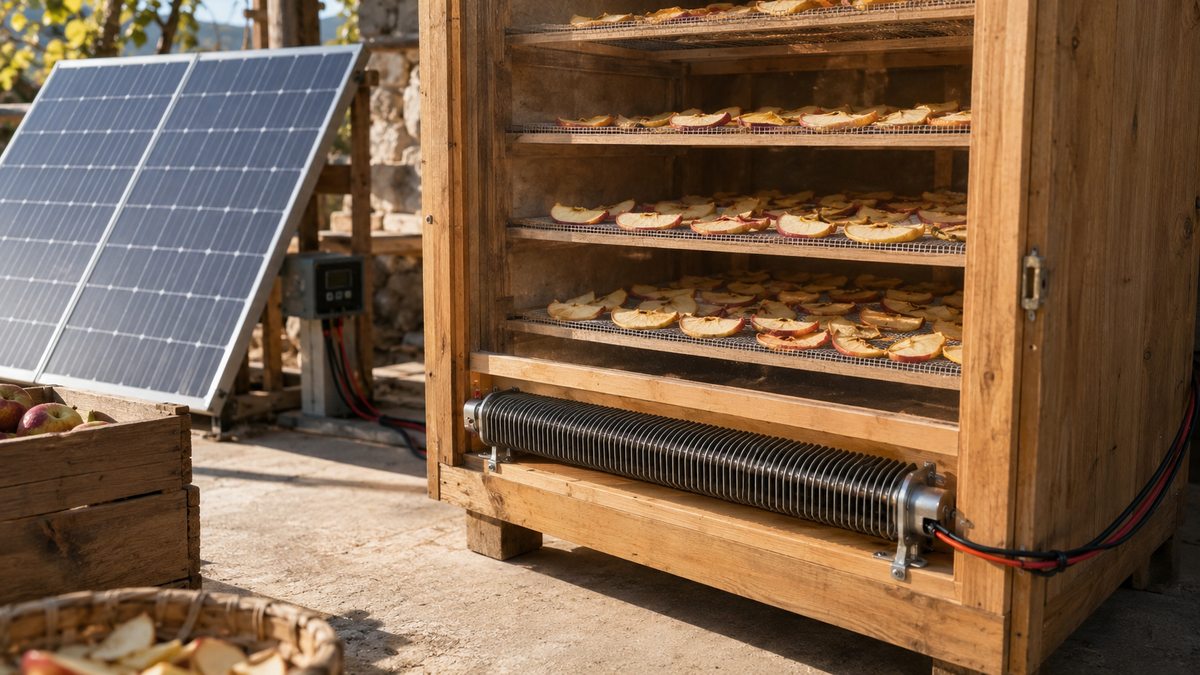

В сушилке греется не вода, а поток воздуха. Гладкий трубчатый ТЭН отдаёт тепло в воздух медленно, потому что площадь у него маленькая. Оребрённый ТЭН (с навитой стальной лентой) при той же длине и мощности отдаёт в разы больше тепла: рёбра увеличивают площадь теплообмена. При обдуве он выходит на режим за минуты, а сам корпус остаётся холоднее, чем гладкий, при равной мощности.
Материал оболочки зависит от того, касается ли ТЭН продукта. Если он стоит в приточном канале и греет только воздух (сухая среда, продукт на поддонах выше) - подойдёт углеродистая сталь 10, это дешевле. Если по санитарии нагреватель может контактировать с продуктом или паром от него, ставим нержавейку AISI 321 (08Х18Н10Т): она держит пищевую гигиену и не ржавеет от влаги, которую испаряет сырьё.
Напряжение 12, 24 или 48 В: без инвертора
Обычная сушилка из магазина рассчитана на 220 В, и чтобы запитать её от панелей, нужен инвертор. Каждое преобразование теряет часть энергии. Мы делаем ТЭН прямо под напряжение вашего массива: 12, 24 или 48 В. Тогда ток идёт от аккумулятора на нагреватель без инвертора, потерь меньше.
Логика простая: чем ниже напряжение при той же мощности, тем выше ток и толще нужен кабель. ТЭН 1 кВт на 12 В тянет около 83 А - это тяжёлая проводка. На 48 В та же мощность даёт около 21 А, кабель тоньше и дешевле. Поэтому для мощности ближе к 1 кВт логичнее массив на 24 или 48 В. Днём, при хорошем солнце, ТЭН можно питать напрямую через MPPT, экономя ресурс аккумулятора.
Температура сушки под продукт: не перегреть
Главная ошибка новичка - «побольше мощности, чтобы быстрее». На деле важна не скорость, а стабильная невысокая температура. Перегрели - и продукт «сварился»: у яблок закрывается корка, внутри остаётся влага; рыба течёт жиром и горчит; у зерна гибнет всхожесть. Ориентиры по режимам:
| Продукт | Температура сушки | Примечание |
|---|---|---|
| Травы, зелень | 35–40 °C | низкая температура сохраняет цвет и эфирные масла |
| Грибы | 40–50 °C | сначала подвяливают при 40, потом добивают при 50 |
| Рыба | 30–40 °C | выше - жир окисляется, появляется горечь |
| Фрукты (яблоки, слива) | 50–60 °C | выше 60 закрывается корка, влага остаётся внутри |
| Зерно на посев | 40–45 °C | перегрев убивает всхожесть; слой 2–3 см |
| Зерно на помол/корм | до 55 °C | всхожесть не важна, можно жёстче |
Разброс большой, поэтому ТЭН всегда идёт в паре с терморегулятором. Без него нагреватель разгонит камеру до 90–100 °C, и половину урожая придётся выбросить.
Сколько панелей и аккумуляторов: считаем на воздух
Мощность сушилки считают не по объёму камеры, а по тому, на сколько градусов нужно поднять проходящий воздух. Формула для нагрева потока: P = 0,335 × L × Δt, где L - расход воздуха в м³/ч, Δt - на сколько градусов греем, P в ваттах.
P = 0,335 × 100 × 35 = 1173 Вт ≈ 1,2 кВт на подогрев потока.
Если поток уменьшить до 60 м³/ч (медленнее, но экономнее): P = 0,335 × 60 × 35 = 703 Вт ≈ 0,7 кВт. Отсюда и берётся диапазон 0,5–1,0 кВт для автономной сушилки.
Энергия за смену. ТЭН 0,7 кВт работает 6 часов светового дня = 0,7 × 6 = 4,2 кВт·ч за день. Плюс вентилятор ~40 Вт. Чтобы покрыть это солнцем, нужен массив около 1,0–1,2 кВт панелей (в средней полосе панель отдаёт за день примерно 4–5 своих номиналов в кВт·ч летом). Аккумулятор на 48 В, 100 А·ч хранит 4,8 кВт·ч - это буфер на облачный час и на догрев вечером.
Числа ориентировочные: реальный расход зависит от утепления камеры, влажности сырья и региона. Но порядок именно такой - сотни ватт, а не киловатты «как у сетевой духовки».
Частые ошибки при сборке
Пересушить из-за отсутствия термостата. ТЭН без регулятора не знает, когда остановиться. Механический или электронный термостат на нужную температуру обязателен.
Забыть про вытяжку. Влага, которую испаряет продукт, должна уходить. Без вытяжного отверстия конденсат оседает на поддонах, и нижний слой загнивает за пару часов.
Гнать поток на максимум. Слишком быстрый обдув при высокой температуре запечатывает корку. Медленнее и ровнее сушит лучше.
Что прислать для расчёта ТЭН под сушилку
- Что сушим (фрукты, грибы, зерно, рыба, травы) и сколько за загрузку.
- Объём камеры или расход воздуха вентилятора (м³/ч), если известен.
- Нужная температура сушки под ваш продукт.
- Напряжение системы: 12, 24 или 48 В.
- Мощность массива панелей и ёмкость АКБ (кВт·ч или А·ч × напряжение).
- Есть ли вентилятор и на какой поток он рассчитан.
- Посадочное место ТЭН: размеры канала, тип крепления (фланец, резьба, штуцер), доступная длина.
По этим данным подберём мощность, напряжение и оребрение, изготовим ТЭН под ваш чертёж. Минимальный заказ - 1 штука, срок 7–14 рабочих дней, отгрузка по России и в Казахстан.
FAQ
Какой ТЭН лучше для солнечной сушилки?
Оребрённый воздушный ТЭН на 12, 24 или 48 В мощностью 0,5–1,0 кВт. Оребрение даёт большую площадь теплоотдачи, поэтому воздух греется быстро при малой мощности, что важно для автономной системы.
Можно ли питать ТЭН прямо от солнечной панели без аккумулятора?
Днём при устойчивом солнце ТЭН можно питать через MPPT-контроллер напрямую. Но аккумулятор нужен как буфер: он сглаживает облачность и позволяет досушить продукт вечером. Без него сушка останавливается при каждом облаке.
Из какого материала делать ТЭН для пищевой сушилки?
Если ТЭН греет только приточный воздух и не контактирует с продуктом - подойдёт углеродистая сталь 10. Если по санитарии возможен контакт с продуктом или паром - нержавейка AISI 321 (08Х18Н10Т), она держит пищевую гигиену.
Сколько панелей нужно для сушилки?
Для ТЭН 0,7 кВт, работающего 6 часов, за день уходит около 4,2 кВт·ч. Покрыть это солнцем помогает массив примерно на 1,0–1,2 кВт и аккумулятор на 4–5 кВт·ч как буфер. Точнее считаем под ваш регион и режим.
Какую температуру держать, чтобы не пересушить продукт?
Травы 35–40 °C, грибы 40–50 °C, рыба 30–40 °C, фрукты 50–60 °C, зерно на посев 40–45 °C. Перегрев запечатывает корку у фруктов, окисляет жир у рыбы и убивает всхожесть у зерна. Термостат обязателен.
Почему нельзя взять обычный сетевой ТЭН на 220 В?
Через инвертор он потребляет ток, который сажает аккумулятор за час, и без регулятора греет камеру до 100 °C. Низковольтный ТЭН под ваш массив работает без инвертора, экономнее и мягче по температуре.
Какая минимальная партия и срок изготовления?
Минимальный заказ - 1 штука. Срок 7–14 рабочих дней. Отгружаем по России и в Казахстан. ТЭН делаем под ваш чертёж и напряжение.
Совместимость с солнечным оборудованием
ТЭН изготавливаем под напряжение вашей системы: 12, 24 или 48 В. Это стандартные напряжения автономных сборок, поэтому нагреватель согласуется по питанию с массивом панелей и контроллером любого производителя. Сопротивление подбираем под напряжение аккумуляторной шины или под рабочую точку массива при прямом питании.
Наш низковольтный ТЭН ставят в системы на распространённом оборудовании:
- контроллеры MPPT и PWM: EPEVER (EPSolar), Victron, SRNE, MUST;
- инверторы: Victron, MUST, СибВольт, Delta;
- солнечные панели: Delta, Sunways, ФСМ, One-Sun;
- аккумуляторы 12/24/48 В: Delta, Ventura, LiFePO4.
Пришлите, что сушите, напряжение системы и посадочное место. Рассчитаем мощность и изготовим оребрённый ТЭН на 12/24/48 В под ваш чертёж.
