Сменный сухой ТЭН на замену: изготовление на заказ по вашим размерам
Оригинальный сухой ТЭН снят с производства или его просто нет в наличии у поставщика: изготавливаем точную копию по фото и пяти замерам за 7-14 дней. Стоимость копии считаем по фото и замерам в день обращения. Сам нагреватель внутри колбы обычно керамический: нихромовая спираль на стеатитовом основании. Маркировка для расчёта не обязательна: диаметр гильзы, длина, шаг резьбы фланца, тип вывода и мощность восстанавливаются по геометрии и условиям работы.

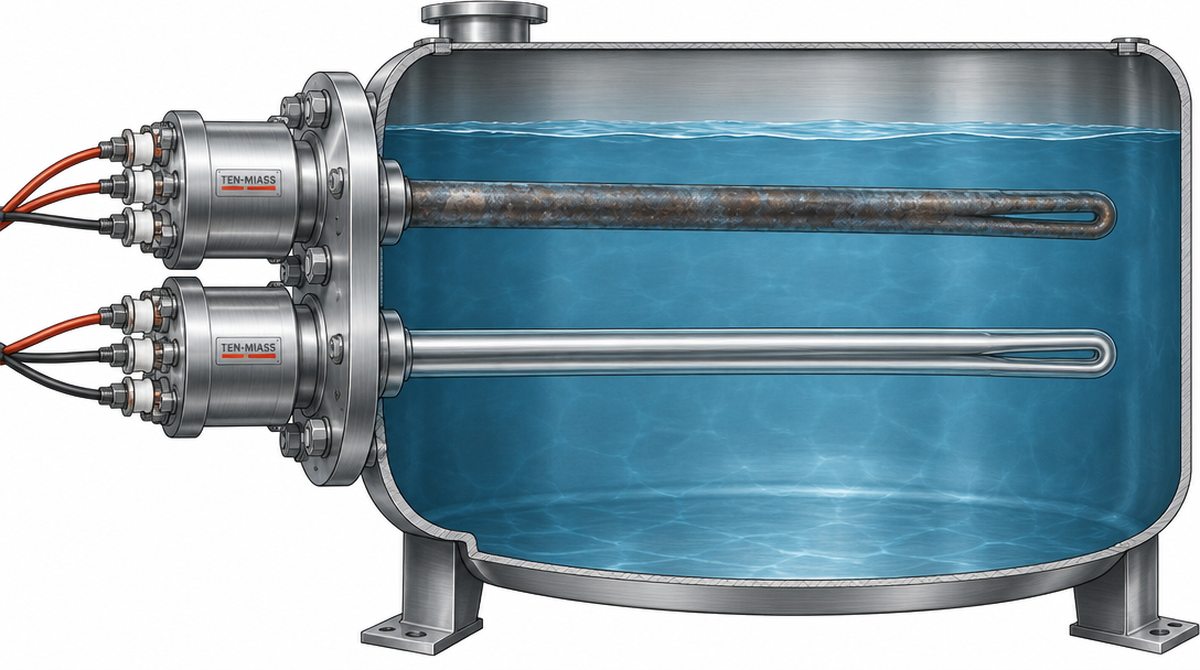

Сухой ТЭН устанавливается в гильзу: трубки полностью в среде, контакты и клеммы остаются снаружи, на сухой стороне.
Когда штатной замены просто нет
Три ситуации повторяются в заявках каждую неделю. Первая: оборудование импортное, модель снята с производства пять-семь лет назад, дилер разводит руками. Вторая: поставки из Китая остановлены, срок ожидания полтора месяца, а линия стоит уже сегодня. Третья: ТЭН нестандартный с самого начала, сделан под конкретный узел на заказ, и в каталогах его никогда не было.
Во всех трёх случаях путь один: снять точные размеры со старого элемента и сделать копию, а не искать «что-то похожее». Про то, как изготавливаем нагреватели по образцу без чертежа: отдельный разбор с фотографиями этапов.
Что снять с оригинала для точного повтора
Пять параметров решают, войдёт ли новый ТЭН в старую гильзу и заработает ли с тем же результатом:
| Параметр | Как измерить | Почему нельзя «на глаз» |
|---|---|---|
| Диаметр гильзы (трубки) | Штангенциркулем в двух местах, не изношенном участке | Разница в 0,3 мм: ТЭН не входит в гильзу или болтается в ней с плохим тепловым контактом |
| Общая длина | Рулеткой от торца до торца, включая головку | Длиннее: упрётся в дно гильзы. Короче: не достанет до дна, останется холодная зона |
| Длина активной (нагреваемой) зоны | От начала спирали до конца, если видно на просвет или по маркировке на корпусе | Короче зона: выше плотность мощности на см, ТЭН сгорает быстрее |
| Шаг резьбы фланца или штуцера | Резьбовым калибром или подбором гайки, если резьба сорвана: по диаметру и числу витков на дюйм | Стандартных резьб на фланцах ТЭН несколько, спутать G1/2 и G3/4 легко |
| Тип вывода | Сфотографировать головку: провода, клеммная колодка или штыревые контакты | Другой тип вывода: переделывать подключение и корпус щита |
| Мощность и напряжение | С шильдика, либо расчётом по объёму/времени нагрева (см. ниже) | Заниженная мощность: не успевает нагреть за цикл. Завышенная: лишний ток на автомате |
Пример расчёта мощности взамен сгоревшего ТЭНа
Заявка пришла от пищевого цеха: сгорел сухой ТЭН, встроенный в гильзу бака для мойки тары. Маркировка стёрлась, оригинал найти не смогли. Известно только техническое условие смены: бак 150 литров воды с моющим раствором нужно поднять с 20 до 60 °C за 30 минут, иначе сдвигается график линии.
Считаем по формуле P = 0,00116 × V × ΔT / t, где V (объём в литрах), ΔT (разница температур в °C) и t (время нагрева в часах):
P = 0,00116 × 150 × 40 / 0,5 = 13,9 кВт
Берём ближайший стандартный номинал сверху: 14 кВт, с запасом на остывание бака и потери через стенки. Дальше уже подбирается конкретная геометрия: если гильза в баке одна и посадочное место фиксировано, мощность распределяется по нескольким элементам меньшего сечения, а не в один толстый ТЭН, иначе плотность нагрева на поверхности выйдет за пределы ГОСТ 13268-88 для водной среды.
Что прислать, чтобы сделали точную копию
Для расчёта и заказа хватает семи вещей, присланных в WhatsApp или на почту:
- Фото старого ТЭНа целиком, рядом линейка или рулетка для масштаба
- Фото маркировки (шильдика) крупным планом, если хоть что-то читается
- Диаметр гильзы или трубки, замеренный штангенциркулем
- Общая длина и, отдельно, длина активной зоны
- Резьба фланца или штуцера: диаметр и шаг, можно приложить гайку от него
- Тип вывода: провода, клеммы или штыри, фото головки крупным планом
- Напряжение сети и, если известны, объём/температура/время цикла для расчёта мощности
Что именно указывать в заявке, если решили делать сразу по эскизу, а не по фото сгоревшего образца, смотрите в статье про чертёж ТЭНа.
Что делать, если маркировка стёрлась и производитель неизвестен
Маркировка это удобство, а не обязательное условие. Без неё расчёт идёт по двум источникам: геометрия старого ТЭНа и условия его работы.
Геометрию снимаем как в таблице выше, она не зависит от того, кто и когда сделал оригинал. Мощность восстанавливаем расчётом по формуле из примера, либо по косвенным признакам: если ТЭН запитан через автомат на 25 А при 220 В однофазно, максимальная мощность, на которую рассчитана линия, около 5,5 кВт (P = U × I). Это верхняя граница, дальше сверяем с расчётом по объёму и времени нагрева, если сходится в пределах 10-15%, берём это значение. Подробнее про то, как читать остатки маркировки и какие данные считаются точными, а какие нет, есть в статье про заказ по фото или маркировке.
Почему заказ «похожего» по картинке почти всегда пересортица
Самая частая ошибка: открыть каталог интернет-магазина, найти ТЭН «примерно такого же размера и мощности» и заказать его вместо точного обмера оригинала. На фото два ТЭНа с диаметром гильзы 13 и 14 мм выглядят одинаково. В металле разница в миллиметр означает: либо новый элемент физически не входит в старую гильзу, либо входит с зазором, через который нет нормального теплового контакта: ТЭН греется сам, а среду греет медленно и перегорает раньше срока.
То же с резьбой фланца: G1/2 и G3/4 на фотографии в каталоге можно спутать, если не приложить эталон рядом. Итог типовой истории: деталь пришла, не подошла, повторная заявка, повторная доставка, повторный простой. Разница по времени и деньгам между «взял похожее и переделываю» и «сразу снял пять размеров и сделали по ним» обычно в пользу второго варианта уже со второго раза.
Позиция здесь простая: точный обмер оригинала не бюрократия, а единственный способ не получить второй раз ту же проблему.
