Как измерить ТЭН для заказа — длина от фланца или от гайки

Примерно раз в неделю в заявках встречается такая ситуация: человек присылает размер ТЭН — скажем, 450 мм. Делаем. Приходит. Не подходит. Начинаем разбираться: оказывается, он мерял не от фланца, а от гайки. Или вообще с гайкой вместе. Разница выходит 30–60 мм, и ТЭН уже не встаёт в корпус.

Проблема не в том, что люди не умеют мерять. Проблема в том, что у ТЭНа несколько характерных точек, и без пояснения непонятно, от какой из них считать длину.

Откуда считается стандартная длина

Когда производитель указывает длину ТЭН в документах или в переписке, он имеет в виду расстояние от привалочной плоскости фланца до дальнего конца нагревательной трубки. Привалочная плоскость — это та сторона фланца, которая прилегает к баку, корпусу или фланцевому соединению. Ни резьбовая часть, ни гайка в эту длину не входят.

Если фланца нет — ТЭН резьбовой, с цапфой — отсчёт ведётся от торца резьбы. Опять же: сама резьба не считается.

Полная длина и активная: в чём разница

Это два разных параметра, и путать их дорого обходится.

Для заказа важны оба: полная длина нужна чтобы ТЭН физически влез в посадочное место, активная — чтобы зона нагрева попадала туда, где это нужно. В водонагревательном баке активная длина определяет, сколько воды реально прогревается. В промышленной форме для вулканизации — где будет горячая зона пресс-формы.

Как измерить правильно

Лучший инструмент — штангенциркуль для диаметра трубки, рулетка или металлическая линейка для длины. Пластиковую линейку не берите: она гнётся и даёт погрешность.

Порядок действий:

1. Снимите ТЭН с оборудования. На месте замерить точно почти невозможно: мешает бак или корпус, и рулетка ляжет криво.

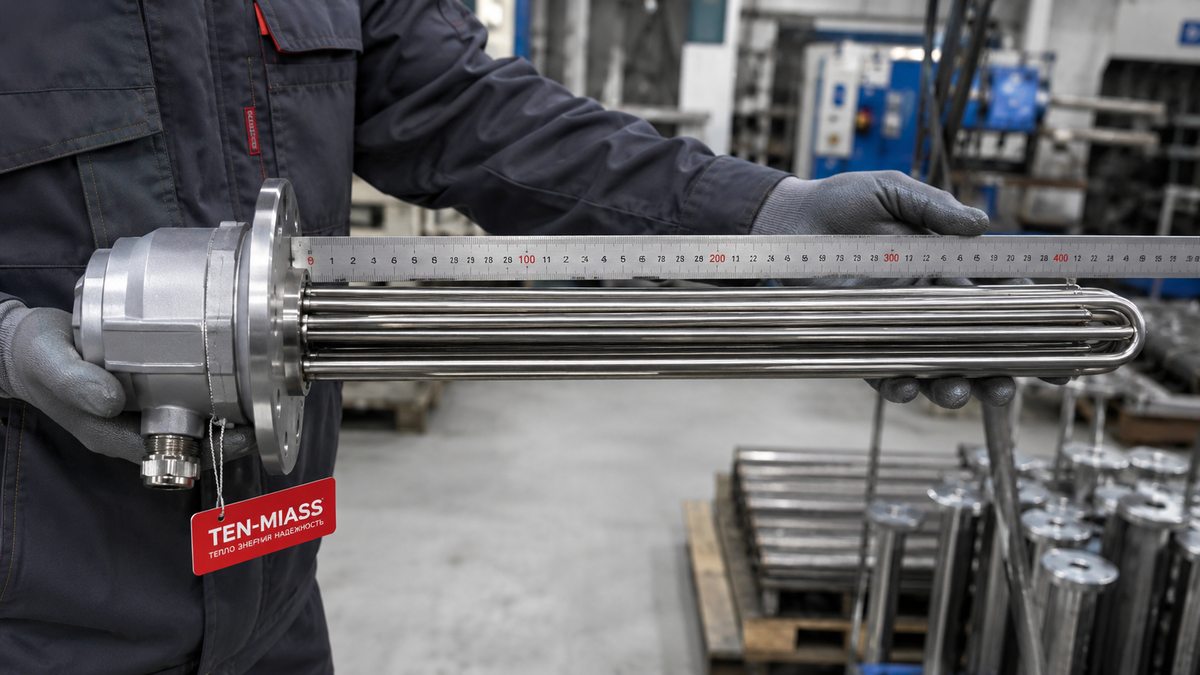

2. Положите ТЭН на ровную поверхность. Приложите линейку так, чтобы нулевая отметка совпала с привалочной плоскостью фланца (или с торцом резьбы, если фланца нет).

3. Запишите расстояние до дальнего конца трубки. Это и есть полная длина.

4. Измерьте диаметр трубки штангенциркулем в средней части. На концах трубка бывает чуть обжата, там показание неточное.

5. Снимите размеры фланца: наружный диаметр, диаметр отверстия под трубку, расположение и диаметр монтажных отверстий, если они есть.

Что писать в заявке

Когда передаёте данные для производства, нужны как минимум:

- Полная длина от фланца (или от торца резьбы), мм

- Диаметр трубки, мм

- Мощность, кВт

- Напряжение, В (обычно 220 или 380)

- Материал оболочки: сталь, нержавейка AISI 304, 12Х18Н10Т, или другой

- Тип и размер фланца или резьбы

- Среда нагрева: вода, масло, воздух, агрессивная среда

Если ТЭН сложной формы (U-образный, спиральный, с несколькими изгибами), нужен эскиз с размерами или старый ТЭН как образец. Производим по чертежу заказчика или снимаем размеры с образца сами.

Частая ошибка при замене

Человек берёт старый ТЭН и мерит его от гайки до конца трубки. Гайка при этом, допустим, добавляет ещё 35 мм. В заявке указывает полученное число. Мы делаем по этому числу ТЭН с длиной от фланца. В итоге новый ТЭН на 35 мм длиннее нужного. В бойлер с горизонтальной установкой он просто не влезает.

Ещё одна ситуация: мерят вместе с фланцем «по всей высоте» — от самой крайней точки гайки до конца трубки. Это может дать ошибку в 60–80 мм на некоторых типах фланцев.

Правило простое: если не уверены, присылайте фото рядом с линейкой, где видно, от какой точки до какой. Или присылайте старый ТЭН — сделаем точный аналог. Минимальная партия у нас от 1 штуки, срок 7–14 рабочих дней, доставка СДЭК/ПЭК по всей России и в Казахстан.
