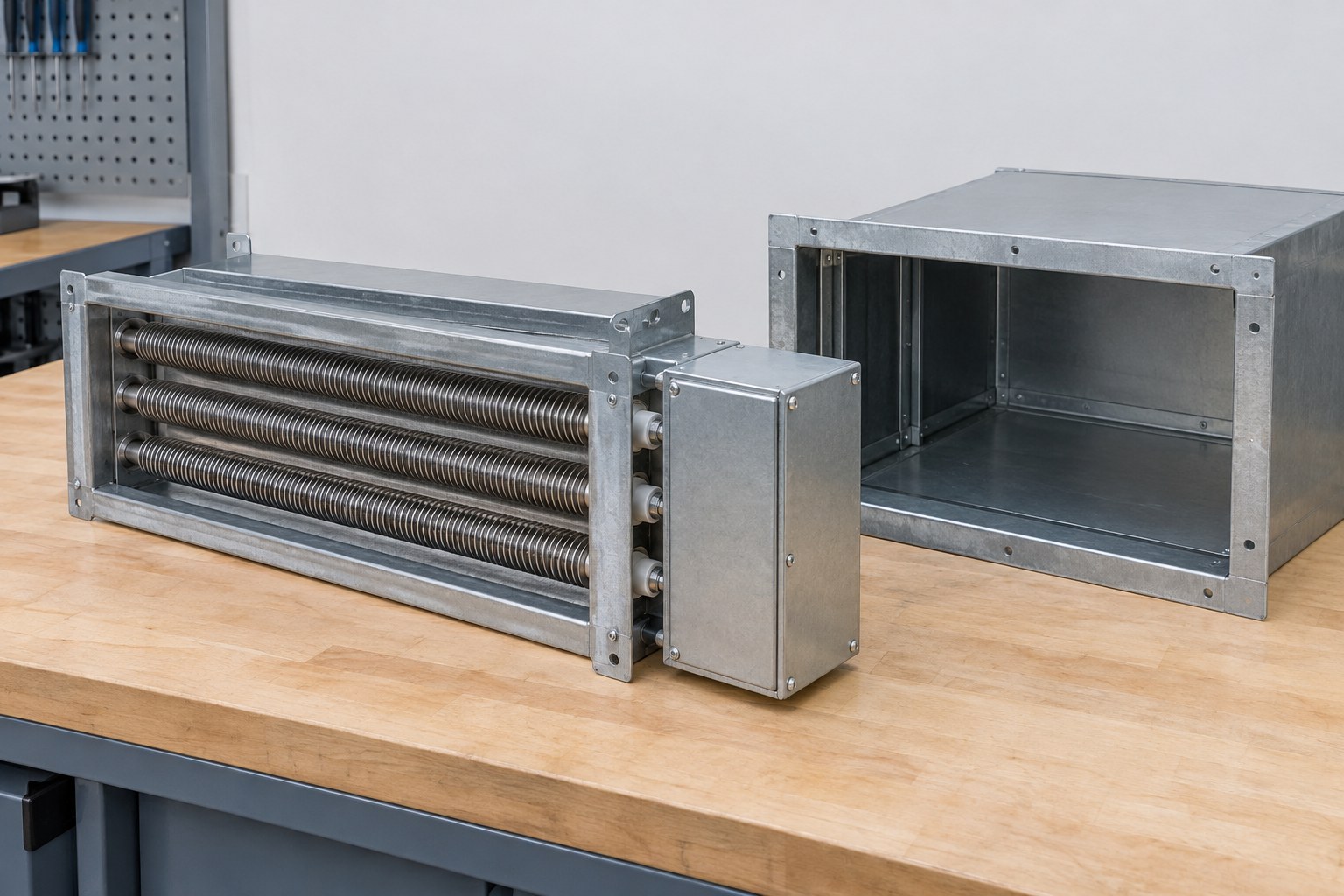

Сменная кассета старого воздухонагревателя: что сохранить при замене
Если старый воздухонагреватель исправен механически, менять всю установку из-за нагревательной секции необязательно. Но новую кассету заказывают не только по суммарным киловаттам: нужны размеры монтажного окна, направление выдвижения, распределение мощности по ступеням, реальные параметры воздуха и состав защит. Одинаковая мощность не делает две секции взаимозаменяемыми.
Речь о замене съёмного узла промышленной вентиляции или сушильной установки в существующем корпусе. Это не рекомендация самостоятельно переделывать калорифер. Возможность замены определяют изготовитель секции и организация, отвечающая за оборудование, после обследования корпуса, электроснабжения и автоматики.
Сначала выясните, что именно меняется
На одном объекте кассетой называют рамку с трубчатыми элементами, на другом — нагреватель вместе с клеммной коробкой, а иногда ещё и шкафом управления. В заявке полезно прямо разделить: остающиеся детали, заменяемый узел и устройства, которые нужно проверить. Иначе поставщик рассчитает рамку, а заказчик будет ожидать готовую секцию с защитами.
Шильдик старой установки помогает восстановить исходную конфигурацию, но не подтверждает сегодняшние условия. После замены вентилятора, фильтров или изменения заслонок расход мог измениться. Сравнивают паспорт, исполнительную документацию и результаты обследования, а не выбирают самое удобное из трёх значений.
Размеры, которые не видны на фотографии спереди
Монтажное окно и путь извлечения
Нужны ширина и высота светового проёма, глубина погружения, размеры присоединительной рамки, расположение отверстий и опор. Отдельно показывают сторону обслуживания. Новая кассета может войти в канал, но упереться клеммной коробкой в стену или не пройти мимо трубопровода при следующем ремонте.
Размеры снимают с остывшего, безопасно отключённого узла силами обслуживающей организации. Если корпус деформирован или рамка проржавела, копировать её контур без проверки нельзя. Для чертежа задают базовые поверхности и расположение воздушного потока: несколько несвязанных фотографий с рулеткой часто дают противоречивые размеры.
Клеммы должны остаться в своей среде
Положение коробки, вылет выводов и проход через стенку канала важны не меньше глубины нагревателя. Выводы не должны оказаться внутри горячего потока только потому, что так компактнее. У Chromalox для прямоугольных канальных секций отдельно описаны внешнее расположение клемм, защитные крышки и исполнения корпуса; эти требования нельзя заменить совпадением мощности.
Проверка по воздуху: пример без обещаний температуры
Допустим, через секцию проходит 2400 м³/ч чистого сухого воздуха при входе около 20 °C. Для предварительной оценки принимаем плотность 1,2 кг/м³ и теплоёмкость 1,005 кДж/(кг·К). Тогда массовый расход равен 2400 × 1,2 / 3600 = 0,80 кг/с. Это допущения для входных условий, а не универсальные свойства горячего воздуха.
При мощности 24 кВт идеальное повышение температуры составит ΔT = 24 / (0,80 × 1,005) ≈ 30 °C. Потери в корпусе и неравномерность потока здесь не учтены. Если расход уменьшится до 1200 м³/ч, тот же баланс даст уже около 60 °C. Это не разрешение работать на половинном расходе: локальная температура оболочек и риск перегрева при этом требуют отдельной проверки.
Расчёт отвечает на вопрос о средней энергии потока, но ничего не гарантирует о температуре каждого элемента. Нужно знать свободное проходное сечение, расположение рядов, загрязнение поверхности и распределение скорости. Подбор самого воздушного блока разобран в материале о блоках ТЭНов для воздуха.
Почему нельзя потерять ступени и блокировки
Предположим, прежние 24 кВт были разделены на три группы по 8 кВт. Одна группа на 24 кВт будет создавать другую минимальную ступень и другую нагрузку на силовой аппарат. Даже при сохранении общей мощности проверяют напряжение каждого элемента, схему групп, порядок включения и соответствие существующему регулятору. Напряжение сети само по себе не раскрывает схему секции.
Рабочий датчик регулирует температуру, а аварийный ограничитель защищает от недопустимого перегрева. Подтверждение вращения вентилятора не всегда подтверждает достаточный поток через кассету. В действующей системе проверяют предусмотренные проектом блокировки расхода, независимое отключение перегрева и безопасное поведение после восстановления питания.
На странице Chromalox Contract E/ES указаны автоматический и ручной температурные ограничители, а для вариантов управления — реле давления воздуха. Это пример состава конкретной заводской серии, не универсальная схема для копирования. Перенос старой защиты на новую геометрию требует проверки положения чувствительных элементов и соответствия документации.
Когда копия по образцу не решает проблему
Повторяющийся перегрев одного края, следы прорыва воздуха мимо рамки, коррозия коробки или частые аварии после загрязнения фильтра — основания сначала искать причину. Новые элементы в прежнем дефектном корпусе могут получить те же условия. Повреждённую секцию не включают для фотографирования свечения или проверки «на глаз».
Если вместо открытой спирали предлагается трубчатая конструкция, это уже изменение теплового и аэродинамического поведения. Проверяют сопротивление потоку, инерцию и защиты. Замена технологии без расчёта не становится безопасной от того, что элемент закрыт металлической оболочкой.
Что важно проверить перед заказом
Подготовьте шильдик и схему старого узла; чертёж окна, рамки и пространства обслуживания; мощность и напряжение каждой группы; входную и требуемую выходную температуру; подтверждённый диапазон расходов; состав воздуха и возможный конденсат; перечень датчиков и защит. Укажите, что должно входить в поставку, а что остаётся на объекте.
Для расчёта сменной кассеты отправьте эти данные и фотографии отключённой секции на ten-miass@mail.ru или позвоните +7(919)405-21-39. По исходным данным можно согласовать конструкцию; окончательную совместимость с установкой подтверждают до изготовления, а не после поставки.
Частые вопросы
Можно заказать кассету только по старому шильдику?
Шильдик задаёт часть электрических данных, но не монтажные размеры, текущий расход и состояние защит. Нужны чертёж и обследование.
Нужно ли менять весь шкаф управления?
Не всегда. Его пригодность проверяют по группам нагрузки, способу регулирования, защитам и параметрам новой секции.
Можно оставить прежние киловатты при меньшем расходе?
Не автоматически: повышается нагрев воздуха и меняются условия охлаждения элементов. Нужен пересчёт допустимых режимов.
Что важнее: размеры или схема?
Оба набора обязательны. Механически подходящая кассета может оказаться несовместимой по электрическим группам и защитам.
