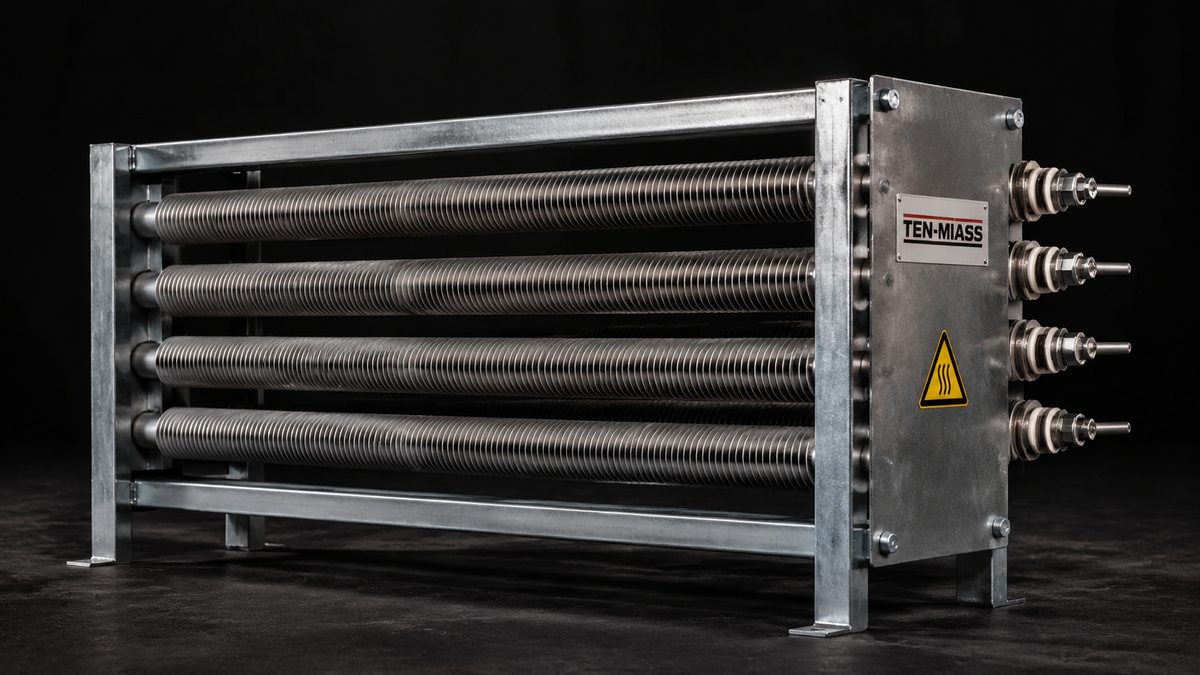

Одиночный ТЭН в воздуховоде ограничен физически: диаметр трубки и длина определяют максимум теплоотдачи. Для воздуховода 600×600 мм одним нагревателем нужной мощности не выйти. Блок ТЭНов решает задачу иначе: несколько оребрённых нагревателей монтируются на общей рамке, закрывая всё живое сечение канала. Поток воздуха проходит через них перпендикулярно, равномерно снимая тепло с каждого ребра.
Применения: промышленные сушильные камеры, приточные установки, нагрев воздуха перед покрасочными боксами, сельскохозяйственные вентиляционные системы, обогрев складов с воздуховодами большого сечения. Мощность блоков начинается от 1 кВт и доходит до 500 кВт и выше при многосекционной сборке.
В основе - сварная рамка из стального уголка или полосы, точно подогнанная под размер воздуховода или корпуса. ТЭНы крепятся к рамке через отверстия на торцевых пластинах, уплотняются термостойкой прокладкой там, где нужна герметизация. Расположение нагревателей в ряд или в шахматном порядке выбирают исходя из задачи: шахматное дает лучший теплообмен, рядное проще в изготовлении и монтаже.
Оребрение выполняется накаткой или намоткой. Для воздуха с температурой нагрева до 450°C оболочку ТЭНа и рёбра делают из стали 10. При более высоких температурах (до 800°C) применяют нержавеющую сталь 12Х18Н10Т.
Клеммный отсек выносится за пределы потока воздуха в коробку из листовой стали с крышкой. Туда заводятся фазные провода и ноль (или фазы при схеме треугольник). Внутри блока ТЭНы соединяются шинами или проводом соответствующего сечения.
Для определения требуемой мощности используют теплофизическую формулу через массовый расход воздуха:
Массовый расход G находят через объёмный расход и плотность воздуха. Плотность при 0°C составляет 1,293 кг/м³, при комнатной (+20°C) - около 1,205 кг/м³. Объёмный расход V (м³/с) = скорость воздуха (м/с) × площадь сечения канала (м²).
Условие: воздуховод 400×400 мм, скорость воздуха 3 м/с, нагрев с 0°C до +80°C.
Шаг 1. Площадь сечения:
S = 0,4 × 0,4 = 0,16 м²
Шаг 2. Объёмный расход:
V = 3 м/с × 0,16 м² = 0,48 м³/с
Шаг 3. Массовый расход (воздух при 0°C, ρ = 1,293 кг/м³):
G = 0,48 × 1,293 = 0,621 кг/с
Шаг 4. Необходимая мощность:
Q = 0,621 × 1,006 × 80 = ~50 кВт
На практике закладывают запас 10-15% на потери через стенки и неравномерность потока. Итоговая мощность блока: 55-58 кВт.
Это соответствует примерно 6-8 ТЭНам мощностью по 7-9 кВт каждый, распределённым по сечению 400×400 мм. Точное количество и шаг расстановки зависят от диаметра ТЭНов и шага оребрения.
Большинство блоков ТЭНов работает от трёхфазной сети 380В. Две основные схемы соединения нагревателей:
| Схема | Напряжение на ТЭН | Применение |
|---|---|---|
| Звезда (Y) | 220В (фазное) | До 500 кВт, основная схема |
| Треугольник (Δ) | 380В (линейное) | Большая мощность при тех же ТЭНах, используется реже |
При схеме звезда суммарная мощность распределяется равномерно по трём фазам. Нейтральный провод подключается к точке звезды. Это наиболее распространённый вариант для промышленных блоков.
Схема треугольник применяется, когда нужно получить максимальную мощность от уже готовых ТЭНов (мощность вырастает в 3 раза по сравнению со звездой при тех же нагревателях). Из-за более высоких рабочих токов в фазных цепях требует тщательного выбора кабелей и автоматики. В блоках выше 500 кВт иногда делают несколько секций с независимым подключением и ступенчатым регулированием.
Терморегулятор, термостат аварийного отключения, защитные кожухи - опционально, по согласованию.
Чтобы изготовить блок точно под вашу задачу, достаточно четырёх параметров:
Если у вас уже есть чертёж или габаритный эскиз - принимаем в любом формате: DWG, PDF, JPEG. Если нет, инженер рассчитает и согласует геометрию по вашим исходным данным.
Минимальная партия - 1 штука. Срок изготовления - 7-14 рабочих дней. Отгружаем СДЭК и ПЭК по России и в Казахстан.
Укажите размер канала, расход воздуха и нужный нагрев. Рассчитаем мощность и стоимость бесплатно.
