ТЭН для нагрева мазута в резервуаре 50 м³
Мазут марки М100 при температуре +25°С и ниже перестаёт течь — он застывает. Чтобы перекачать его насосом, нужно поднять температуру до 60–80°С. Именно для этого в резервуар устанавливают погружные трубчатые электронагреватели. Задача кажется простой, пока не упираешься в расчёт мощности и выбор нагрузки на поверхность ТЭН — здесь мазут ведёт себя совсем не как вода.
Расчёт мощности для нагрева 50 м³ мазута
Исходные данные: объём 50 м³, начальная температура +10°С, целевая +70°С, время нагрева 8 часов.
| Масса мазута (плотность 970 кг/м³) | 50 × 970 = 48 500 кг |
| Перепад температур ΔT | 70 − 10 = 60°С |
| Теплоёмкость мазута c | 1800 Дж/(кг·К) |
| Тепловая энергия Q = c × m × ΔT | 1800 × 48500 × 60 = 5238 МДж |
| Время нагрева | 8 ч = 28 800 с |
| Расчётная мощность P = Q/t | 5238×10⁶ / 28800 = 181 875 Вт ≈ 182 кВт |
| КПД системы (теплопотери резервуара) | ~75% |
243 кВт — это нижняя граница при условии, что резервуар хорошо утеплён. На неутеплённом металлическом баке в мороз потери выше, и мощность придётся увеличить. Верхнюю границу ограничивает не электрика, а физика мазута.
Главное ограничение: УПН не более 1–1,5 Вт/см²
Удельная поверхностная нагрузка (УПН) — это мощность, снимаемая с одного квадратного сантиметра поверхности нагревателя. Для воды допустимо 3–5 Вт/см², для пара и масел — ещё ниже. Для мазута: не более 1–1,5 Вт/см².
Причина — высокая вязкость и низкая теплопроводность мазута. Тепло от поверхности ТЭН уходит медленно. Если превысить допустимую нагрузку, температура оболочки нагревателя поднимается выше 200°С — и начинается коксование: тонкий слой мазута прямо на металле обугливается и образует углеродную корку. Эта корка работает как термоизолятор, температура ТЭН растёт дальше, и нагреватель сгорает.
Из ограничения УПН следует требование к суммарной площади поверхности нагревателей. При 243 кВт и максимальной УПН 1,5 Вт/см²:
S = P / УПН = 243 000 Вт / 1,5 Вт/см² = 162 000 см² = 16,2 м²
16 квадратных метров активной поверхности ТЭН — это несколько десятков нагревателей. Конкретное количество зависит от геометрии: диаметра и длины каждой трубки.
Материал оболочки
Мазут не агрессивен к углеродистой стали при рабочих температурах 60–80°С. Стандартный выбор для мазутных резервуаров — сталь 10 (ГОСТ 10006-80). Это дешевле, чем нержавейка, и полностью выдерживает эксплуатационные условия.
Нержавеющая сталь AISI 304 (08Х18Н10) нужна в двух случаях:
- Мазут с высоким содержанием воды или сероводорода — риск коррозии под водяным конденсатом.
- Требование заказчика или проекта к коррозионной стойкости (например, объекты с жёсткими требованиями промышленной безопасности).
Патронные ТЭН для мазутных резервуаров: диаметр оболочки обычно 12–26 мм, длина рабочей части от 500 до 3000 мм — подбирается под глубину врезки и конфигурацию резервуара.

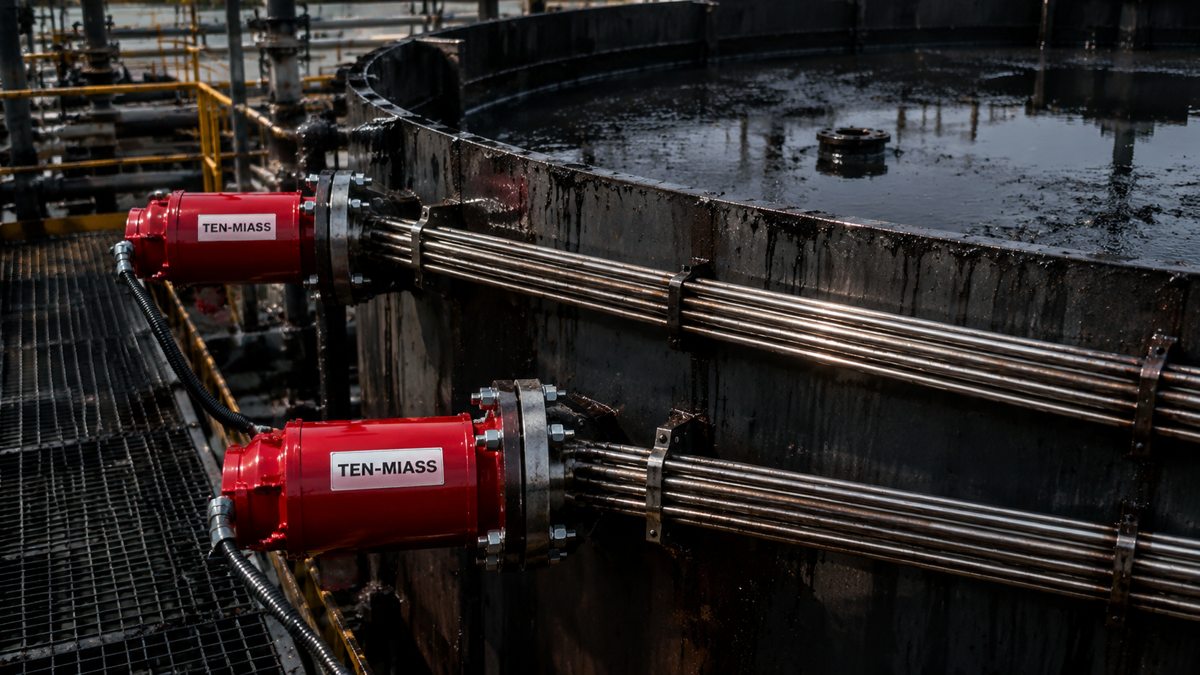

Монтаж в резервуаре
Погружные ТЭН устанавливают через фланцевые врезки. Несколько практических моментов:
- Нагреватели располагают в нижней трети резервуара — туда опускается более холодный и плотный мазут, конвективный теплообмен работает эффективнее.
- Фланцы привариваются к корпусу резервуара до заполнения. После — ТЭН монтируются на ответном фланце с паронитовой прокладкой.
- Если резервуар уже эксплуатируется, врезку делают при опорожнении и дегазации — по нормам пожарной безопасности.
- Электрощит управления выносят за пределы взрывоопасной зоны. ТЭН в зоне класса B-Iа должны иметь соответствующее исполнение кабельных вводов.
Что нужно для заказа
Чтобы рассчитать нагреватели под ваш резервуар, укажите в заявке:
- Объём резервуара и марка мазута (М40, М100 и др.)
- Начальная температура мазута (зимой в вашем регионе)
- Целевая температура для перекачки
- Время, за которое нужно нагреть
- Диаметр фланцевых врезок или доступные варианты монтажа
- Наличие обводнения (смешивания с водой)
Если данных недостаточно — обсудим по телефону, подберём по аналогам из опыта.
