РТС-нагреватель 540×46×30 мм для FLOWAIR LEO EL 23: чем заменить и в чём разница с ТЭН

PTC-блок 540×46×30 мм в FLOWAIR LEO EL 23 - это керамический нагреватель, другая технология, не трубчатый ТЭН. Мы делаем ТЭНы по чертежу, но не спекаем керамику, поэтому точную копию этого блока не изготовим ни мы, ни любой другой завод трубчатых нагревателей. Честных путей два: заказать оригинал у дилера FLOWAIR, либо перейти на трубчатый оребрённый нагреватель под размер той же рамки, если конструкция секции это допускает.

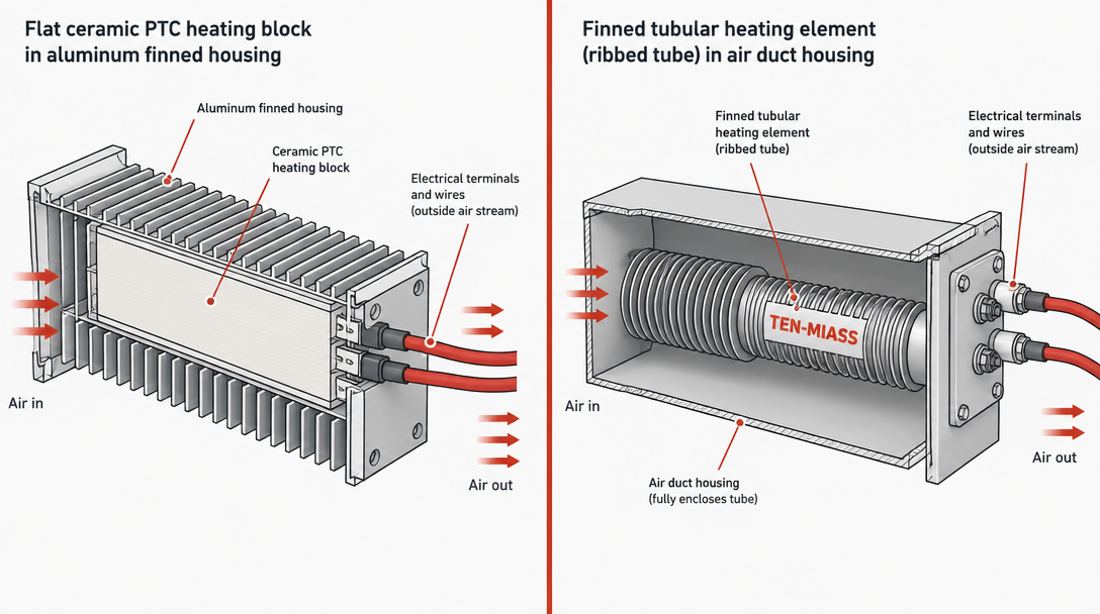

PTC-керамический блок и трубчатый оребрённый ТЭН в разрезе - сравнение двух технологий нагрева воздуха

Опубликовано 23 октября 2026 · ТЭН-Миасс

Почему это не одно и то же

PTC расшифровывается как Positive Temperature Coefficient - положительный температурный коэффициент. Это плоская керамическая пластина, у которой сопротивление растёт вместе с температурой. Нагрелась пластина - выросло сопротивление - упал ток - элемент сам себя притормозил. Набор таких пластин собран в алюминиевый радиатор-корпус, через него продувается воздух. Это и есть PTC-блок в воздухонагревателях FLOWAIR LEO.

Трубчатый ТЭН устроен иначе: нихромовая спираль в засыпке магнезита внутри металлической трубки. У спирали в магнезите сопротивление почти не зависит от температуры - она не умеет сама себя ограничивать. За температурным режимом следит внешний термостат или реле контроллера секции. Технологии производства тоже разные: керамику спекают в печи под давлением, трубчатый элемент наматывают и опрессовывают. Переставить одно оборудование на другое без смены техпроцесса нельзя.

Чем PTC отличается от трубчатого ТЭНа на практике

Параметр	PTC-керамика	Трубчатый ТЭН
Саморегуляция по температуре	Да, встроена в материал	Нет, нужен внешний термостат или реле
Тепловая инерция	Низкая, быстрый отклик на пуск/останов	Выше: трубка и магнезит греются и остывают медленнее
Ремонт в полевых условиях	Блок цельный, меняется целиком у поставщика оборудования	Серийный компонент, под замену/перемотку берутся многие мастерские
Цена элемента	Выше, спецтехнология и готовый узел под конкретную модель	Ниже при сравнимой мощности, типовое производство
Где заказать замену	Только у производителя PTC или дилера FLOWAIR	Изготавливаем по размеру посадочного места от 1 шт.
Форма посадочного места	Плоская кассета в штатной рамке	Круглая трубка, рамку под крепление делаем заново

Из этой разницы и вытекает совет: саморегуляция PTC - не бонус, а часть защиты секции от перегрева. Если переходите на трубчатый ТЭН, термостат или реле в схеме обязательны - без них элемент не остановится сам.

Как подобрать трубчатый аналог по мощности секции

Копировать размеры корпуса бессмысленно - у трубчатого элемента другая геометрия. Подбор идёт от мощности и среды: сколько ватт должна отдавать секция и в каком потоке воздуха она стоит.

Воздух в канале воздухонагревателя принудительно продувается вентилятором - обдув снимает тепло лучше, чем спокойный воздух, поэтому допустимая ваттная нагрузка по ГОСТ 13268-88 для такого режима - 5–7 Вт/см² (для неподвижного воздуха - только 2–3 Вт/см², разница в два раза).

Пример расчёта. Допустим, на шильдике секции нужная мощность - 3,4 кВт. Берём трубку Ø16 мм, режим обдува, верхний допустимый предел q = 6 Вт/см².

Площадь активной части: S = P / q = 3400 / 6 ≈ 568 см²

Длина активной части: L = S / (π·d) = 568 / (3,14 × 1,6) ≈ 113 см

Метровая трубка 1,13 м в прямом виде не влезет в рамку 540 мм - поэтому её гнут несколькими проходами (U-образными коленами), как сердечник автомобильного радиатора, и насаживают рёбра с шагом 2–3 мм. Весь пакет проходов собирается в рамку того же габарита, что и штатная кассета, выход клемм - с той же стороны.

Если взять трубку потоньше, например Ø10 мм, при той же мощности 3,4 кВт нагрузка выйдет выше 6 Вт/см², и трубка будет работать на пределе или с перегревом оболочки - поэтому диаметр и число проходов всегда считаем под конкретную мощность, а не берём «на глаз».

Частая ошибка. Искать у производителей ТЭН «точный аналог PTC 540×46×30 мм» по размерам корпуса. Корпус PTC - это кассета под плоскую керамику, у трубчатого элемента другая форма крепления. Результат переделки будет работать, но это альтернативная конструкция, а не деталь взаимозаменяемая 1-в-1.

Что мы изготовим вместо копии

Трубчатый оребрённый нагреватель под габарит посадочного места секции: материал оболочки - сталь 10 для сухого воздуха без агрессии, AISI 304 или 08Х18Н10Т - если в воздухе есть влага или химия. Мощность и число проходов считаем под ваш шильдик, рамку под крепление варим по присланным размерам, клеммы выводим на сухую сторону воздуховода. Термостат или контроллер в комплект не входит - это штатная автоматика секции, её не меняем.

Похожие случаи подробно разобраны в статье про оребрённый ТЭН для тепловой завесы и в материале о характеристиках оребрённых ТЭНов - там же таблица расчёта мощности под разные режимы обдува. Если нагреватель стоит в канале приточной вентиляции, а не в кассете секции, смотрите ещё статью про канальный нагреватель для воздуховода - там отдельно разобран перегрев при недостаточном обдуве.

Что прислать для расчёта альтернативы

Фото штатного PTC-блока с рулеткой или линейкой рядом - нужны реальные размеры корпуса и рамки, а не только 540×46×30 мм из паспорта.
Паспортная мощность секции в кВт - с шильдика на корпусе воздухонагревателя, не из общих характеристик модели в интернете.
Напряжение питания и схема: однофазная 220 В или трёхфазная 380 В, сколько ступеней мощности в секции.
Фото рамки или посадочного места в воздуховоде - куда именно крепится блок, какие крепёжные отверстия.
Режим обдува - есть ли вентилятор перед нагревателем и работает ли он всегда одновременно с нагревом (это влияет на допустимую ваттную нагрузку).

Без фото и мощности с шильдика расчёт будет приблизительным - размеры корпуса 540×46×30 мм одни и те же у блоков разной мощности и разного напряжения.

Нужен трубчатый нагреватель взамен штатного PTC-блока?

Пришлите фото блока, мощность с шильдика и размеры рамки - посчитаем оребрённый аналог под ваш воздухонагреватель.

Отправить на расчёт

Частые вопросы

Делаете ли вы точную копию PTC-нагревателя?

Нет, мы производим трубчатые ТЭН; для PTC-блока предложим альтернативное решение на трубчатой технологии.

Чем PTC-керамика принципиально отличается от трубчатого ТЭНа?

PTC-элемент - спечённая керамическая пластина с саморегулируемым сопротивлением: чем выше температура, тем выше сопротивление и ниже ток, элемент сам ограничивает нагрев. Трубчатый ТЭН - нихромовая спираль в магнезитовой засыпке внутри металлической трубки, сопротивление почти не меняется с температурой, мощность держит термостат или реле снаружи.

Можно поставить трубчатый ТЭН на штатное место PTC-блока без переделки крепления?

Обычно нет. PTC-кассета крепится в рамке воздуховода по своей геометрии, у трубчатого элемента другая форма (круглая трубка, а не плоская пластина). Рамку или фланец под трубчатый узел делаем заново по вашим размерам посадочного места.

Нужен ли внешний термостат при переходе на трубчатый ТЭН?

Да. У трубчатого ТЭНа нет саморегуляции PTC, поэтому ограничение температуры и защиту от перегрева воздуховода должен брать на себя термостат, реле или контроллер секции.

Сколько стоит расчёт и изготовление трубчатого аналога?

Оребрённых нагревателей нет в открытом калькуляторе - цена зависит от мощности, материала и геометрии рамки. Считаем по присланному фото или чертежу в день обращения.

Где купить оригинальный PTC-блок 540×46×30 мм для FLOWAIR LEO EL 23?

У официального дилера или сервисной службы FLOWAIR - это их компонент на керамической технологии, мы его не производим и не поставляем.

Автор: Руслан Садыкбаев, производство ТЭН с 2017 года.
