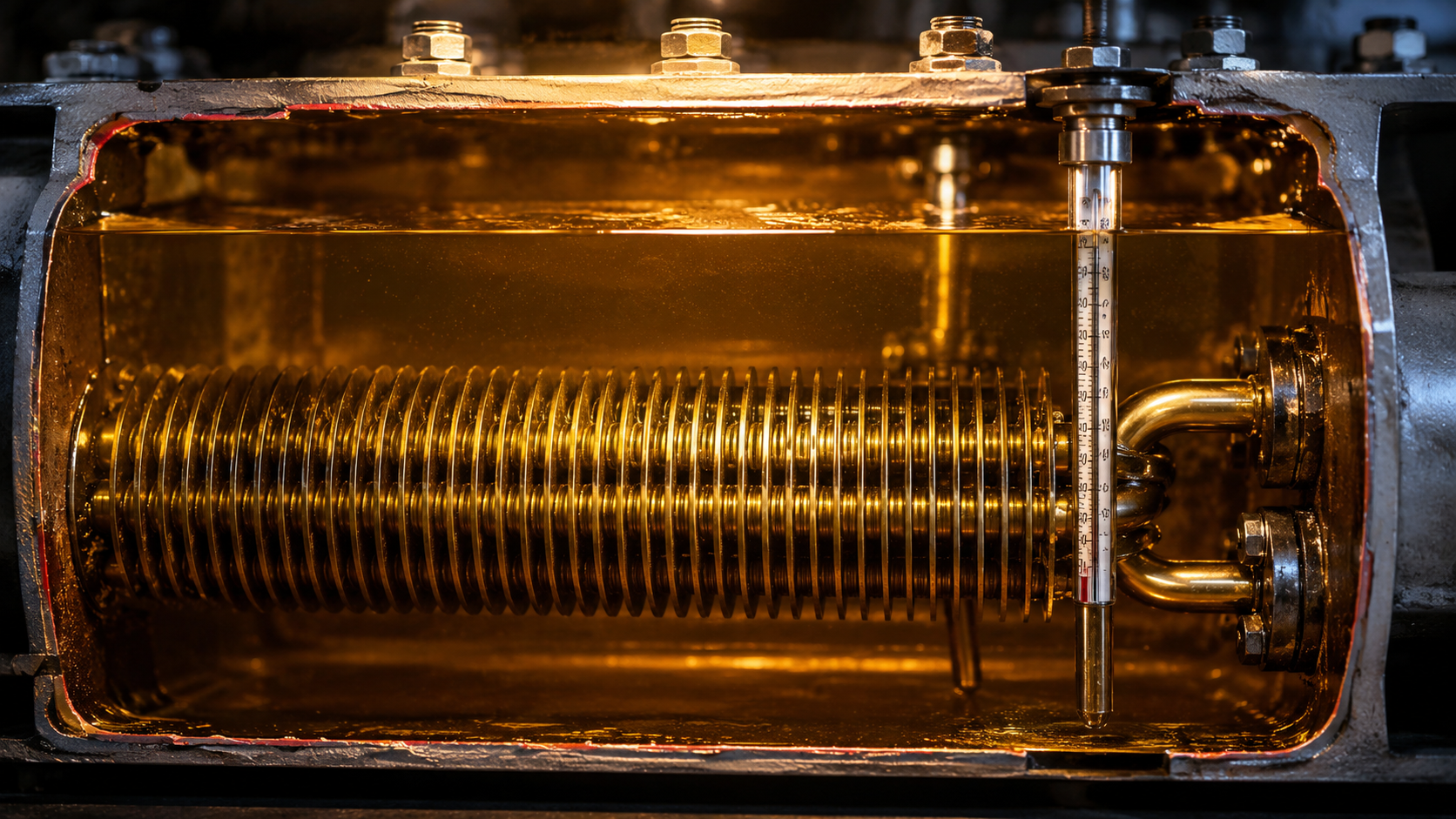

Оребрённые ТЭН для камер полимеризации: почему их выбирают

Полимеризация порошковых красок, клеевых составов, термореактивных пластмасс — процесс, требующий точного поддержания температуры в диапазоне 150–250 °C. Оребрённые ТЭН (трубчатые электронагреватели с наружным ребристым элементом) — основной источник тепла в таких камерах. Разберём, почему инженеры отдают предпочтение именно этой конструкции и как правильно подобрать нагреватель под конкретную задачу.

Особенности нагрева воздуха в камере полимеризации

Теплопередача от гладкого ТЭНа к воздуху ограничена низкой теплопроводностью газовой среды (коэффициент теплоотдачи α ≈ 5–15 Вт/(м²·К) при естественной конвекции). При принудительной циркуляции α возрастает до 20–40 Вт/(м²·К), но всё равно остаётся на порядок меньше, чем в воде или масле.

Оребрение увеличивает площадь поверхности теплообмена в 3–7 раз в зависимости от шага и высоты ребра. Это позволяет:

• снизить температуру оболочки ТЭНа при той же мощности — продлить ресурс спирали;
• обеспечить равномерное распределение теплового потока по объёму камеры;
• поднять удельную мощность без перегрева контактных зон.

В камерах полимеризации (печи порошковой окраски, сушильные туннели, термошкафы для отверждения клея) используют ТЭН из стали 10 (рабочая температура до 250 °C) либо AISI 304 (08Х18Н10) — если в среде есть пары растворителей, увлажнение или агрессивные продукты дегазации. Для химически агрессивных сред (полимеризация фенолформальдегидных смол, выделение хлора) применяют AISI 316 (10Х17Н13М2) или бесшовную трубу 12Х18Н10Т.

Конструкция и геометрия ребристого ТЭНа

ТЭН-Миасс изготавливает оребрённые нагреватели по ГОСТ 13268-88. Корпус — цельнотянутая труба из стали 10 или нержавейки AISI 304 (08Х18Н10), диаметр от 4 до 32 мм, длина — от 30 до 6000 мм. На трубку навивается или накатывается стальная лента (спиральное оребрение). Шаг ребра от 6 до 12 мм, высота от 5 до 15 мм.

Для камер с температурой среды 180–230 °C чаще выбирают одноконтурные или двухконтурные ТЭН с резьбовыми фланцами G2" или G2.5". Если камера работает с высокоскоростным потоком (вентиляторы ≥ 10 м/с), шаг ребра увеличивают до 10–12 мм, чтобы избежать аэродинамического шума и перегрева ленты.

Расчёт мощности: как подобрать под объём и теплопотери

Главная ошибка при выборе серийного нагревателя — ориентироваться только на мощность готового типоразмера. Например, для камеры объёмом 8 м³ со стартовым нагревом от +20 до +200 °C за 40 минут требуется ≈ 12–15 кВт, а для поддержания в стационаре — 5–7 кВт (зависит от теплоизоляции).

Врезка-расчёт «Пример»

Исходные данные: камера полимеризации 10 м³, сталь 3 мм, теплоизоляция – минвата 50 мм. Требуется нагрев воздуха с 20 до 200 °C за 30 минут. Теплопотери в стационаре – 6 кВт.

Расчёт: энергия на нагрев воздуха Q = V·ρ·c·ΔT = 10 м³ · 1,2 кг/м³ · 1,005 кДж/(кг·К) · 180 К = 2170 кДж ≈ 0,6 кВт·ч. С учётом КПД 0,85 и времени 0,5ч потребная мощность ~ 1,6 кВт. Однако теплопотери через стены (6 кВт) и нагрев металла камеры (масса ~ 400 кг, ΔT=100 К – ещё ~ 12 кВт·ч) дают итоговую установленную мощность: 12 кВт (для разогрева) + 6 кВт (для поддержания) = 18 кВт. Делим на 6 ТЭНов по 3 кВт каждый.

При использовании трёхфазной сети 380 В для элемента мощностью 3 кВт (один контур) расчётное сопротивление: R = U² / P = 380² / 3000 ≈ 48 Ом. Ток на фазу: I = P / (√3·U) = 18000 / (1,73·380) ≈ 27,5 А – сечение кабеля 4 мм².

Такой расчёт показывает, что серийный нагреватель на 2,5 кВт или 4 кВт не подойдёт – либо недогрев, либо перегрев зоны. Оптимальное решение – изготовить оребрённые ТЭН по чертежу с мощностью ровно 3 кВт на элемент.

Материалы оболочки: что выбрать для полимеризации

Выбор марки стали напрямую влияет на срок службы нагревателя в камере. Для типовой порошковой окраски при отсутствии кислотных газов оптимальна сталь 10. Если среда содержит пары органических растворителей (ацетон, ксилол, бутилацетат) – необходима AISI 304 (08Х18Н10) до 400 °C. Для процессов с выделением хлора или фтора – AISI 316 (10Х17Н13М2) или 12Х18Н10Т с толщиной стенки не менее 1,5 мм.

• Сталь 10 – до 250 °C, для сухих камер без коррозионной нагрузки.
• AISI 304 (08Х18Н10) – до 400 °C, стойкость к слабым кислотам, влагосодержанию, растворителям.
• AISI 316 (10Х17Н13М2) – до 500 °C, устойчив к хлоридам, галогенам.
• 12Х18Н10Т – бесшовная труба, для агрессивных сред (полимеризация эпоксидно-фенольных смол).
• Титан – для среды с высокой концентрацией кислот и хлоридов (гальванические камеры).

Внутри ТЭНа – нихромовая спираль (Х20Н80) в магнезитовой засыпке (периклаз). Герметизация выводов – силиконовой пробкой или стеклоэмалью (для IP65).

Почему заказывать по чертежу выгоднее, чем покупать готовый

Серийные оребрённые нагреватели в торговых сетях имеют фиксированные габариты, мощность и резьбу. Подстроить их под реальную камеру часто невозможно: либо длина не совпадает (остаётся мёртвая зона), либо мощность избыточна (пережог краски), либо не подходит резьба – мелкая G1/2 вместо фланцевой G2.

Изготовление по техническому заданию или по старому образцу (фото, размеры) решает все проблемы:

• длина под ваш шкаф (от 30 до 6000 мм);
• диаметр оребрения под условия обдува;
• мощность ровно под расчёт – ни на 100 Вт больше;
• материал оболочки под среду (сталь 10, AISI 304, 12Х18Н10Т);
• партия от 1 штуки.

Срок изготовления типового оребрённого ТЭНа для камеры полимеризации – 5–10 рабочих дней.

Нужен оребрённый ТЭН для камеры полимеризации? Отправьте техническое задание, чертёж или фото старого нагревателя – изготовим партию от 1 штуки за 5–10 дней, с допуском по ГОСТ 13268-88 и под вашу среду.
