Погружные ТЭНы для разогрева мазута: чем отличаются от водяных и как выбрать надёжное решение
Погружной ТЭН для мазута работает при удельной нагрузке 3-4 Вт/см², у водяного она обычно 6-10 Вт/см². Поставьте в мазут нагреватель, рассчитанный для бойлера, и через 3-6 недель получите обугленную оболочку: слой кокса действует как теплоизолятор, спираль внутри перегревается и элемент выгорает. Из-за более низкой теплоёмкости мазута реальная мощность нагрева обычно на 40-45% ниже, чем показывает расчёт для воды, но требуемая площадь поверхности ТЭНа при этом больше.

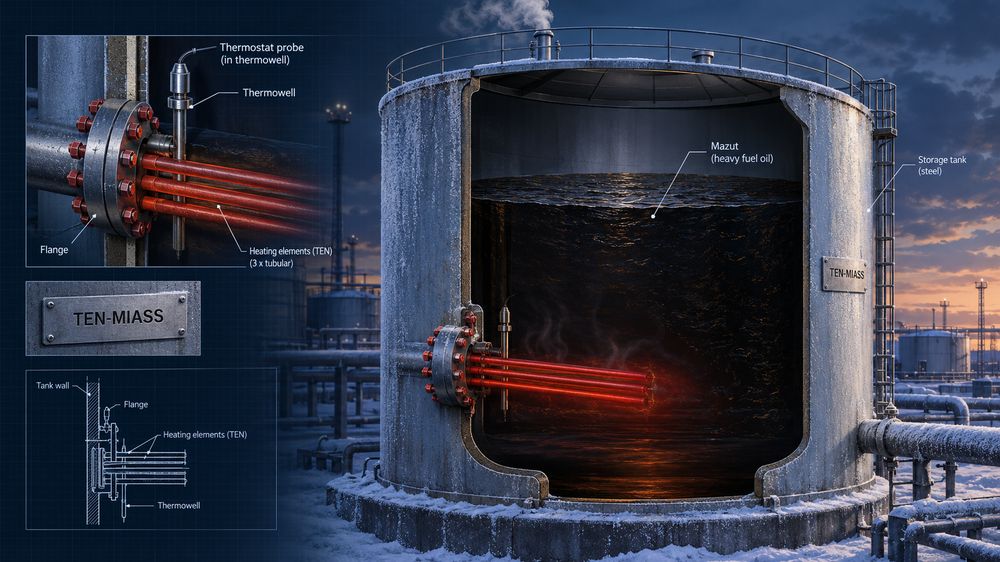

Погружные ТЭНы монтируют через фланец в нижней части резервуара, активная зона под уровнем мазута
Почему водяной ТЭН быстро сгорает в мазуте
Вода при нагреве закипает и перемешивается конвекцией, поэтому тепло от спирали уходит быстро и равномерно. Мазут при температуре ниже 30°C по вязкости похож на солидол: у поверхности нагревателя он почти не движется, пока не прогреется весь объём. Если оболочка ТЭНа рассчитана на 6-10 Вт/см² и работает без интенсивного теплоотвода, локальная температура металла легко уходит за 300-350°C. При такой температуре тяжёлые фракции мазута начинают коксоваться прямо на трубке.
Слой кокса греется хуже металла, поэтому спираль внутри ТЭНа начинает работать при более высокой температуре, чем рассчитана. Дальше процесс идёт по нарастающей: чем толще нагар, тем сильнее локальный перегрев, тем быстрее нарастает следующий слой. Итог: межвитковое замыкание или обрыв нити через 3-6 недель вместо нормального срока службы.
Удельная нагрузка и материал оболочки: два главных отличия от водяного ТЭНа
Первое отличие: площадь поверхности при той же мощности. Чтобы удержать нагрузку в пределах 3-4 Вт/см², активную часть ТЭНа делают заметно длиннее водяного аналога: например, водяному ТЭНу на 5 кВт достаточно 800 мм активной длины, а мазутному на ту же мощность нужно 1500-1600 мм при похожем диаметре трубки. Плюс внутри меняют шаг спирали, витки укладывают реже, чтобы тепловой поток по длине был равномернее и не создавал локальных пиков.
Второе отличие: материал оболочки. Для воды хватает обычной стали 10 или AISI 304. Для мазута важна не только химия среды, но и стойкость к абразиву: в резервуарном мазуте почти всегда есть механические примеси, особенно после длительного хранения. По умолчанию берём нержавейку AISI 321 (08Х18Н10Т): она устойчива и к сернистым соединениям, и к абразивному износу. Медную оболочку для мазута не ставят: медь реагирует с серой и разрушается заметно быстрее, чем в воде.
Подробный разбор конструкции такого нагревателя есть в статье про погружной нагреватель для мазута. Для сравнения с водяным контуром той же ёмкости смотрите материал про нагрев воды в промышленной ёмкости.
Типичные проблемы монтажа ТЭНа в мазуте
| Признак | Причина | Что менять |
|---|---|---|
| ТЭН перегорает через 3-6 недель | Завышена удельная нагрузка: стоит водяной ТЭН, больше 4 Вт/см² | Увеличить длину активной части или разбить мощность на несколько ТЭНов |
| На оболочке плотный тёмный слой | Локальный перегрев из-за низкой теплоотдачи вязкого мазута | Снизить мощность на элемент, увеличить площадь поверхности |
| Верх резервуара холодный, низ перегрет | Нет конвекции или принудительного перемешивания в вязкой среде | Добавить погружной насос или разнести точки нагрева по объёму |
| Резервуар не выходит на 60-80°C | Мощность рассчитана без запаса на теплопотери корпуса | Пересчитать с запасом 20-30% для уличной установки |
| Коррозия оболочки у дна бака | Абразивные примеси и подтоварная вода в слое отстоя | Поднять монтажную высоту ТЭНа, сталь AISI 321 вместо обычной |
Как посчитать мощность: пример расчёта
Базовая формула для нагрева жидкости: P = 0,00116 × V × ΔT / t, где V - объём в литрах, ΔT - перепад температуры в °C, t - время нагрева в часах, P - мощность в кВт. Коэффициент 0,00116 выведен из теплоёмкости воды (4,19 кДж/кг·°C) при плотности 1 кг/л. Для мазута этот коэффициент не подходит напрямую: теплоёмкость мазута около 1,7-2,1 кДж/кг·°C, то есть почти вдвое ниже, а плотность около 950 кг/м³.
Резервуар 10 м³ (V = 10 000 л), нагрев с -10°C до +60°C (ΔT = 70°C) за t = 8 часов.
Если считать по «водяной» формуле: P = 0,00116 × 10 000 × 70 / 8 = 101,5 кВт.
Поправка на мазут: теплоёмкость меньше в 4,19 / 1,9 ≈ 2,2 раза, плотность меньше в 1000 / 950 ≈ 1,05 раза. Итоговый коэффициент к воде: примерно 0,43.
Реальная мощность: 101,5 × 0,43 ≈ 43,6 кВт. С запасом 20-30% на теплопотери открытого резервуара на улице округляем до 55-58 кВт.
Дальше это делят на несколько ТЭНов: ставить один нагреватель на 55-58 кВт в один фланец - плохая идея, слишком высокая локальная нагрузка. Практичнее взять 3-4 ТЭНа по 14-18 кВт и расположить их в нижней части резервуара, ближе к днищу, где мазут гуще и медленнее прогревается сам. Похожий расчёт для другой ёмкости есть в статье про разогрев 50 кубов мазута под перелив.
Термостат, гильза и аварийная защита
Мазут нельзя греть без контроля температуры: в отличие от воды, которая перемешивается сама при закипании, мазут остаётся неподвижным у поверхности ТЭНа, пока не прогреется весь объём. Поэтому термостат ставят на отдельной гильзе между нагревателями, а не на корпусе бака. Гильза должна быть герметичной и выступать в резервуар на 100-150 мм, чтобы измерять температуру в зоне нагрева, а не температуру стенки.
Дополнительно нужен аварийный термовыключатель с ручным возвратом, который размыкает цепь при 95-100°C, если основной термостат заклинило. Для водяных ТЭНов такую защиту часто не ставят, там перегрев редко приводит к серьёзным последствиям. Для мазута она обязательна: при локальном перегреве из тяжёлых фракций выделяются легкие пары, которые в замкнутом объёме резервуара образуют взрывоопасную смесь.
Где монтировать ТЭН в резервуаре
Монтажную высоту фланца рассчитывают так, чтобы активная зона ТЭНа находилась на 100-150 мм выше уровня подтоварной воды. Отметку уровня смотрят в паспорте резервуара; если её нет, делают дренажный патрубок и проверяют слой отстоя по факту. Длину каждого ТЭНа подбирают так, чтобы он не доставал до противоположной стенки бака минимум на 200-300 мм, это защищает от механических повреждений при чистке и от локального перегрева у стенки.
Для ёмкостей объёмом 1-2 м³ обычно хватает резьбового присоединения G1½ или G2. Для резервуаров от 5-10 м³ и выше берут фланцевые конструкции, рассчитанные на 3-6 ТЭНов в одном узле. Как выбрать типоразмер фланца под конкретный бак, рассказано в статье про выбор фланца для ТЭНа.
Обслуживание: чистка от кокса
Оболочку осматривают раз в отопительный сезон. Питание отключают, мазут сливают до уровня ниже фланца, ТЭН вынимают и проверяют поверхность. Тёмный плотный слой на трубке - верный признак того, что удельная нагрузка завышена: нужен ТЭН большей длины или меньшей мощности на элемент, а не просто механическая чистка раз в год. Лимонная кислота, которой снимают накипь с водяных ТЭНов, для мазута не подходит: она разъедает оболочку без пользы для кокса.
Что прислать нам для расчёта
- Объём резервуара и его геометрия: горизонтальный или вертикальный, диаметр, высота
- Марка мазута (М-40, М-100, топочный) и место хранения: улица или помещение
- Начальная и целевая температура, требуемое время разогрева
- Тип присоединения: резьба с указанием диаметра штуцера или фланец с диаметром и числом отверстий
- Есть ли термостат и автоматика, нужен ли отдельный аварийный термовыключатель
- Фото или чертёж резервуара, если есть: так подбор точнее
