Плоский ТЭН для упаковочного оборудования и гладильного катка: изготовление по параметрам

«Нужен плоский ТЭН для гладильного катка GMP 1600», «ищу тэны на гладильный каландр», «можете изготовить плоский ТЭН для упаковочного оборудования» – три реальных запроса из нашей переписки за месяц. Все про одно: круглая трубка не годится, нужна плоская контактная сторона. Разберём, чем плоский ТЭН отличается от обычного, как снять с него размеры и что прислать, чтобы повторить один в один.

Плоский ТЭН плоскоовального сечения прижат к корыту гладильного каландра – контакт по площади, а не по линии.

Что значит «плоский» ТЭН

Обычный трубчатый нагреватель – это круглая трубка диаметром 6,5–16 мм: внутри нихромовая спираль, вокруг спрессованный магнезит-периклаз, снаружи оболочка. Круглый профиль прекрасен для воды и воздуха, но плохо отдаёт тепло на плоскую деталь: касается её тонкой линией, а не всей стороной.

Плоский ТЭН решает это двумя способами:

• Плоскоовальное сечение. Круглую трубку после набивки прокатывают на вальцах в овал: одна или две стороны становятся плоскими. Ширина плоской части обычно 10–20 мм при толщине 4–8 мм. Такой элемент ложится плашмя на корыто катка или на губку запайщика.

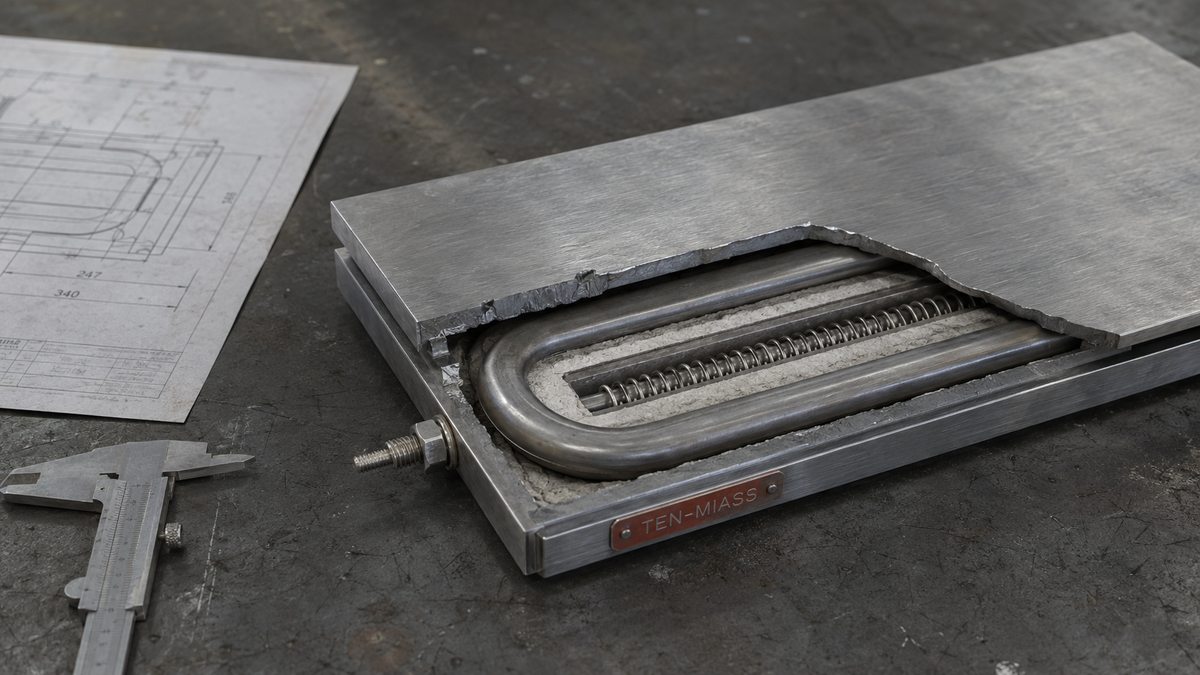

• Блок с плоской плитой. Трубчатый ТЭН запрессовывают или заливают в алюминиевую либо стальную плиту с ровной контактной поверхностью. Плита работает как теплопровод и выравнивает температуру по всей площади.

Выбор между ними диктует посадочное место. Если элемент вставляется в паз вала или прижимается к корыту – берут плоскоовальный профиль. Если нужен нагрев широкой плиты пресса или запайной планки – блок с плитой.

Где применяют плоский ТЭН

Всё, где тепло надо передать прижимом к плоской или цилиндрической поверхности:

Про губки запайщика в термоупаковочной машине у нас есть отдельный разбор – ТЭН для термоупаковочной машины: там про запайку плёнки и импульсный нагрев. Здесь фокус на форме «плоский» и на гладильном оборудовании.

Гладильный каландр: как он греет

Каландр в прачечной – это вращающийся вал (нередко хромированный) и вогнутое корыто-мульда, повторяющее радиус вала. Бельё проходит между валом и корытом, влага выпаривается, ткань разглаживается. Греет либо корыто, либо сам вал изнутри.

Хлопок и лён гладят при температуре поверхности порядка 180–200 °C. Синтетику ниже – иначе плёнка волокна оплавится. Нагреватель при этом всегда горячее контактной поверхности, потому что часть тепла уходит в бельё и на испарение. Поэтому оболочку плоского ТЭНа для каландра берут из нержавейки, спокойно держащей такой режим без окалины и потери мощности.

Каток GMP – это реальный итальянский производитель гладильных катков (модельный ряд GMP100, GMP120, GMP140, GMP160, GMP200). Цифра в названии – ширина вала в сантиметрах. Запрос «GMP 1600» почти всегда означает вал шириной около 1600 мм, то есть ряд GMP160. Точный артикул родного ТЭНа мы не выдумываем: снимаем размеры с вашего сгоревшего элемента и повторяем.

Как снять размеры со старого элемента

Проще всего повторить по образцу. Что замерить штангенциркулем и рулеткой:

1. Сечение. Ширина плоской части и её толщина (например 12 × 6 мм). Мерить в средней зоне, не на концах.
2. Общая длина по прямой от вывода до вывода, и отдельно длина активной (греющей) зоны – холодные концы у выводов не греют.
3. Форма. Прямой, П-образный, изогнутый по радиусу вала. Радиус изгиба – если элемент повторяет вал.
4. Выводы. Тип (шпилька М4/М5, гибкий провод, флажок), с какой стороны выходят, межцентровое расстояние.
5. Крепёж. Штуцер с резьбой, монтажная планка, прижимные лапки – что держит элемент на месте.
6. Электрика. Напряжение и мощность с бирки. Если бирка стёрлась – посчитаем мощность по сопротивлению вашего образца.

Как правильно снять электрические параметры со сгоревшего образца – по нашей инструкции для похожих задач: подход тот же, что при повторе ТЭНа для пресс-формы, где так же важна точная посадка в канал.

Материал оболочки под задачу

Для гладильного каландра стандартный выбор – нержавейка: пар и конденсат от влажного белья на углеродистой стали дают ржавые следы, которые переходят на ткань. Про подбор материала под контакт с пищевой плёнкой – в разборе ТЭНов для экструдера, где нагрев тоже идёт через плотный контакт с металлом.

Частые ошибки при заказе

Заказали круглый вместо плоского

Круглая трубка в пазу под плоский элемент болтается и касается металла линией. Контакт плохой, вал греется полосами, ткань идёт с непрогладом. Только плоскоовал или блок с плитой.

Перепутали общую и активную длину

Если заказать активную зону во всю длину элемента, греющая часть упрётся в выводные узлы и в зону крепления – там перегрев и обрыв. Холодные концы нужны обязательно.

Взяли мощность «с запасом»

Более мощный элемент на том же посадочном месте перегреет корыто и пережжёт бельё, а сам выработает ресурс раньше. Мощность должна повторять исходную, а не «чтобы грело быстрее».
