Плоский ТЭН 1,3 кВт 220 В: как выбрать и заменить
Коридор сопротивления исправного плоского ТЭНа 1,3 кВт на 220 В по ГОСТ 13268-88: 35,5-41,4 Ом. Для контактного нагрева плиты, пресс-формы или вафельницы 1300 Вт должны держаться на площади около 260-430 см², иначе либо плита недогревается, либо корпус элемента прогорает раньше срока. Дальше: как измерить старый элемент, какой материал оболочки взять и как снять и поставить новый без ошибок с прижимом.
Что такое плоский ТЭН и для чего он ставится

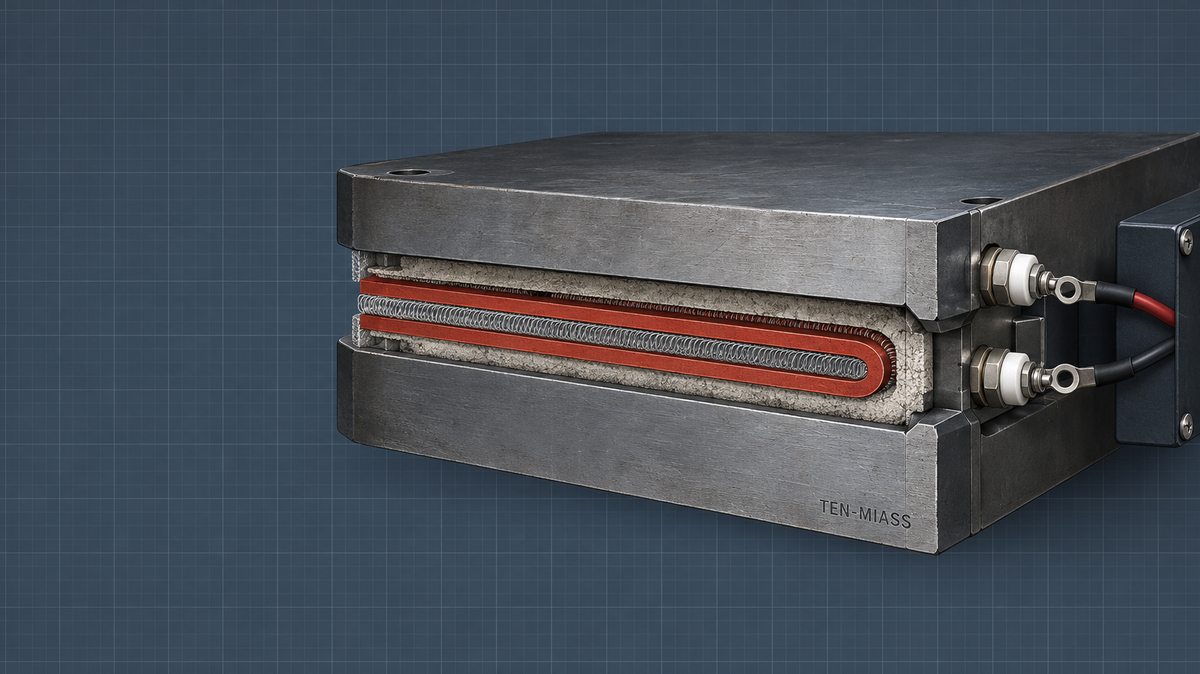

Плоский ТЭН: нагреватель с уплощённой, а не круглой трубкой. Внутри та же спираль в магнезитовой засыпке, но корпус сплющен или изначально отлит плоским, чтобы прилегать к рабочей поверхности всей стороной, а не линией касания, как у круглой трубки. За счёт этого тепло передаётся прямым контактом металл-металл, без воды и воздуха как промежуточной среды.
Типичное применение: нагревательные плиты прессов и вулканизаторов, прижимные панели упаковочных машин для сварки плёнки, рабочие поверхности вафельниц и грилей, подошвы промышленных утюгов, калибровочные формы для пластика. Везде, где важно нагреть плоскую деталь равномерно и быстро, без жидкости или воздуха как промежуточной среды.
Сопротивление 1,3 кВт на 220 В: расчёт по ГОСТ
Номинальное сопротивление считается по R = U² / P:
R = 220² / 1300 = 48 400 / 1300 = 37,2 Ом
Это цифра для паспортных значений без учёта заводского допуска. ГОСТ 13268-88 нормирует отклонение не сопротивления, а мощности: +5 % и −10 % от номинала. Для 1300 Вт это диапазон 1170–1365 Вт. Пересчёт через R = U²/P даёт коридор:
| Граница допуска | Реальная мощность | Сопротивление |
|---|---|---|
| +5 % | 1365 Вт | 220² ÷ 1365 = 35,5 Ом |
| −10 % | 1170 Вт | 220² ÷ 1170 = 41,4 Ом |
Коридор несимметричный, потому что несимметричен сам допуск мощности: верхняя граница мощности даёт нижнюю границу сопротивления, и наоборот. Если мультиметр на обесточенном элементе показывает 35,5-41,4 Ом, элемент исправен. Ниже 35,5 Ом: замыкание части витков внутри, элемент грозит коротким замыканием. Выше 41,4 Ом: часть нити или контакт подгорели, мощность уже упала заметно и будет падать дальше.
Как измерить старый плоский ТЭН перед заказом замены
Без этих размеров расчёт замены невозможен, их присылают на фото с линейкой или на эскизе от руки с цифрами:
| Что измерить | Зачем | Типичный диапазон |
|---|---|---|
| Длина активной зоны | рабочая часть, которая греет, без холодных концов под крепёж | 150–400 мм |
| Ширина активной зоны | вместе с длиной задаёт площадь прижима и ваттную нагрузку | 80–200 мм |
| Толщина корпуса | зависит от посадочного паза в плите, менять нельзя без переделки гнезда | 4–10 мм |
| Шаг крепёжных отверстий или скоб | новый элемент должен встать на те же точки крепления | индивидуально |
| Расположение контактов | с торца или с боковой стороны, от этого зависит, влезет ли клеммная коробка | торец чаще всего |
| Длина подводящих проводов | короткие провода надо удлинять отдельно, это другая стоимость работы | 150–1000 мм |
Активную и полную длину часто путают: в полную входят холодные концы, на которых намотки нет, они нужны только для прижима и подвода. Если прислать полную длину как активную, новый элемент будет слабее греть на том же участке плиты, потому что реальная рабочая зона меньше заявленной.
Какой материал оболочки взять
Для сухого контактного нагрева в закрытом корпусе (пресс-форма, утюг, панель без прямого контакта с водой) обычно хватает углеродистой стали 10: она держит рабочую температуру оболочки до 450 °С и дешевле нержавейки. Если плита моется водой или паром между циклами, или элемент стоит рядом с влажной зоной линии упаковки, берут нержавейку AISI 304 либо 08Х18Н10Т: конденсат на углеродистой стали за несколько месяцев даёт ржавый налёт на самой плите.
Для пищевых поверхностей (вафельницы, грили, контактные плиты для выпечки) нержавейка нужна ещё и по санитарным нормам на контакт с продуктом, не только из-за влаги.
Пример расчёта: подходит ли 1,3 кВт на вашу плиту
Контактный нагрев держит ваттную нагрузку 3-5 Вт/см²: выше этого предела плита покрывается окалиной и выгорает тепловой экран, ниже 3 Вт/см² плита разогревается слишком долго. Минимальная площадь активной зоны под 1300 Вт считается как S = P / q:
S = 1300 / 5 = 260 см² (минимум) … 1300 / 3 = 433 см² (комфортный запас)
Для плиты с активной зоной 300×150 мм (450 см²) ваттная нагрузка выходит 1300 / 450 = 2,9 Вт/см², нижняя граница диапазона. Плита будет разогреваться небыстро, но без перегрева. Для плиты 250×120 мм (300 см²) та же мощность даёт 4,3 Вт/см², середина диапазона и разумный выбор. Если активная зона меньше 260 см², на 1,3 кВт корпус локально перегреется: тепловая мощность не успевает разойтись по металлу плиты равномерно.
Что обычно идёт не так
| Признак | Причина | Что делать |
|---|---|---|
| Один край плиты холоднее другого | крепёж подтянут неравномерно, образовался воздушный зазор | подтянуть крепёж по всей длине равномерно, проверить плоскостность плиты |
| Сопротивление выше 41,4 Ом | частичное выгорание спирали или подгоревший контакт | менять элемент, падение мощности будет нарастать |
| Сопротивление ниже 35,5 Ом | замыкание части витков внутри засыпки | менять немедленно, риск короткого замыкания и выбивания автомата |
| Плита разогревается заметно дольше обычного | ваттная нагрузка ниже 3 Вт/см² или ослаб прижим | пересчитать мощность под площадь, проверить прижим |
| Чёрные пятна и окалина на плите | ваттная нагрузка выше 5 Вт/см² или нет теплопроводящей прокладки | увеличить площадь прижима или снизить мощность, добавить прокладку |
| Автомат выбивает при включении | пробой изоляции на корпус | проверить сопротивление изоляции, менять элемент |
Как снять старый плоский ТЭН и поставить новый
- Обесточить оборудование, не кнопкой на панели, а отключением автомата или вынутой вилкой.
- Сфотографировать клеммную коробку и схему подключения проводов до разборки, чтобы потом собирать по фото, а не по памяти.
- Снять защитный кожух, открутить крепёжные гайки или скобы прижима.
- Вынуть старый элемент, очистить посадочную площадку плиты от окалины и остатков прокладки.
- При наличии зазора на старом месте положить новую теплопроводящую прокладку (слюда, миканит или термопаста для контактного нагрева): без неё прижим даже у нового элемента будет неполным.
- Установить новый ТЭН тем же крепежом, затянуть равномерно по всей длине, без перекоса с одной стороны.
- Подключить провода по сделанному фото, прозвонить сопротивление мультиметром до подачи питания.
- Включить под нагрузкой и проверить прогрев по всей площади плиты: холодный угол через 5-10 минут работы означает, что прижим на этом участке всё ещё неполный.
Что прислать для расчёта замены
- Фото детали сверху и с торца рядом с линейкой
- Длину и ширину активной зоны отдельно от холодных концов
- Толщину корпуса элемента
- Материал оболочки, если виден шильдик или маркировка
- Напряжение и мощность с маркировки старого элемента
- Тип крепления: отверстия, шпильки или прижимные скобы
- Длину и тип подводящих проводов
Подробнее о том, какие размеры снимать с посадочного узла, если под рукой нет чертежа, в статье как измерить ТЭН для заказа.
