Патронный ТЭН для воды 1000 Вт: как подобрать и не спалить за месяц

Голый патронный ТЭН в воду не ставят: узел выводов негерметичен, и раньше или позже внутрь зайдёт вода. Патрон вставляют в нержавеющий блок, который герметично встроен в бак, вода контактирует с блоком, а не с самим нагревателем. Для 1000 Вт одним патроном Ø12 мм с активной зоной около 220 мм нагрузка на оболочку - около 12 Вт/см², это нормально для контактного нагрева металла. А контактная поверхность блока с водой должна быть не меньше 250 см² в стоячем баке и может быть вдвое меньше при принудительной циркуляции.

Опубликовано 14 октября 2026 · ТЭН-Миасс

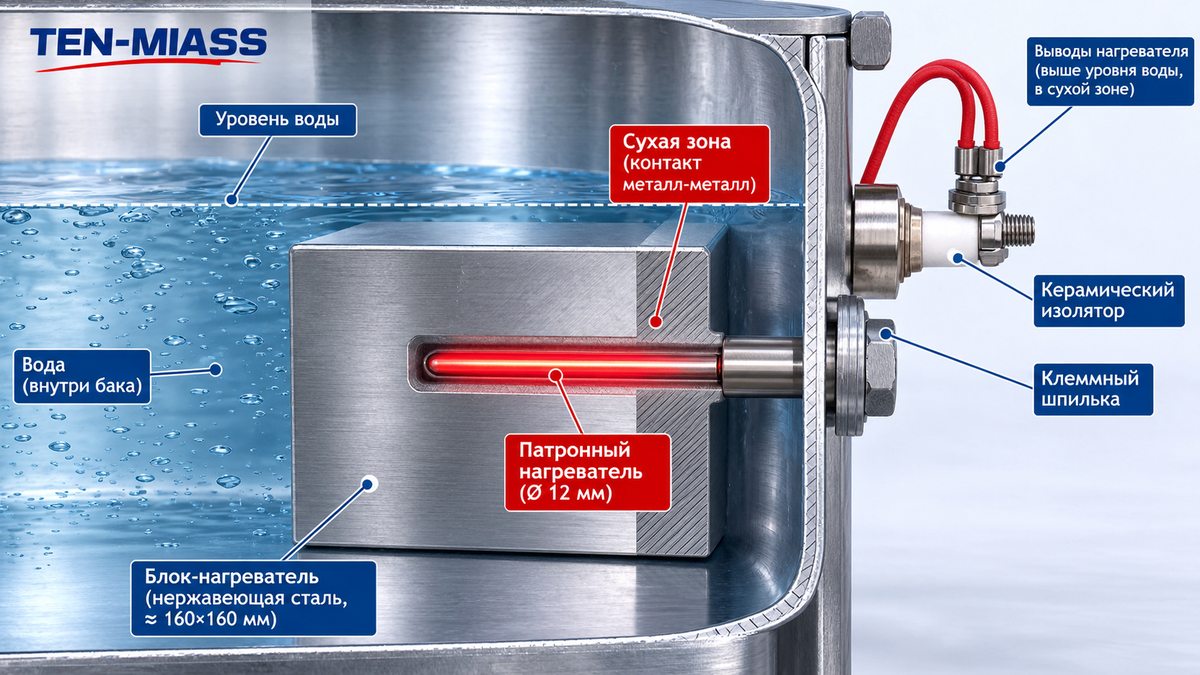

Патронный ТЭН 1000 Вт в нержавеющем блоке, встроенном в бак с водой, в разрезе

Патрон вставлен в сухое отверстие блока, блок герметично встроен в бак, контакты снаружи

Второй заход на тот же вопрос обычно звучит так: «поставили патрон прямо в воду, за три недели пробило на корпус, УЗО выбивает». Дальше разбираем, почему это закономерность, а не брак, и как собрать узел правильно.

Почему патрон нельзя топить в воде напрямую

Патронный ТЭН конструктивно рассчитан на монтаж в глухое отверстие металлической детали: он передаёт тепло контактным способом, через стенку, а не напрямую в жидкость или воздух. Выход контактов у патрона - открытые штыри или провода без уплотнения под давлением воды. В погружном ТЭНе для бака это решено фланцем с резьбой и прокладкой класса защиты IP68, у патрона такого узла нет изначально.

Если воткнуть патрон прямо в бак, вода проникает по зазору между корпусом и выводами за несколько недель, в зависимости от перепадов давления и температуры. Итог - пробой изоляции между спиралью и корпусом, УЗО 30 мА срабатывает почти сразу после попадания влаги.

Как патрон всё-таки греет воду правильно

Патрон или несколько патронов вставляют с натягом (посадка H7/H8, тепловая паста или прессовая посадка) в отверстия нержавеющего блока. Блок варят или уплотняют в стенку бака так, что снаружи бака - сухая зона с выводами патронов, внутри бака - только металлическая поверхность блока, контактирующая с водой. По этому же принципу у нас собран, например, блок из трёх патронов 12×250 мм на 3 кВт для нагрева технологической оснастки до 88°C - разница с задачей нагрева воды только в материале блока и в его контактной площади с жидкостью.

Для мощности 1000 Вт обычно достаточно одного патрона. Делить на несколько элементов имеет смысл, если нужна ступенчатая регулировка (включать один-два вместо всех) или если один патрон такого диаметра не вписывается в допустимую нагрузку.

Расчёт: сколько патронов и какой блок на 1000 Вт

Нагрузка на оболочку самого патрона считается по формуле ГОСТ 13268-88: q = P / (π·d·L), где P - мощность, d - диаметр, L - длина активной зоны.

Для патрона Ø12 мм с активной зоной 220 мм: S = π × 1,2 × 22 ≈ 83 см², q = 1000 / 83 ≈ 12 Вт/см². Для контактного нагрева металла с хорошей посадкой это рабочий диапазон, аналогичный значениям в уже собранных блоках патронных нагревателей.

Дальше считается вторая, отдельная нагрузка - с внешней поверхности блока на воду, и для неё действуют совсем другие цифры:

Режим воды	Допустимая q (блок→вода), Вт/см²	Нужная площадь блока на 1000 Вт	Пример размера
Стоячая вода в баке, без циркуляции	3-5	≈ 200-330 см²	плита примерно 160×160 мм
Вода с принудительной циркуляцией	8-12	≈ 85-125 см²	плита примерно 100×100 мм

Если блок сделать меньше нужной площади, вода у его стенки локально закипает, на этом месте быстрее садится накипь, и ресурс узла падает в разы - при том что сам патрон внутри блока работать может ещё долго.

Важно. Площадь блока считается по его смоченной стороне, не по площади патрона. Один и тот же патрон на 1000 Вт в маленьком блоке для проточной воды сгорит в баке без циркуляции - именно блок, а не патрон, не успевает отдавать тепло.

Материал: что выбрать для оболочки и блока

Для воды и пара по умолчанию берём нержавеющую сталь AISI 304 (08Х18Н10) - и для патрона, и для блока. Она не ржавеет в воде и держит температуру до 200°C без проблем.

Питьевая и техническая вода до 100°C - AISI 304 (08Х18Н10)
Щелочные растворы, моющие среды - AISI 321 (08Х18Н10Т)
Хлориды, кислоты, гальванические ванны - титан

Как проверить патрон перед заказом замены

Если меняете вышедший из строя патрон, сначала прозвоните его. Сопротивление между контактами у исправного патрона на 1000 Вт при 220 В - 48,4 Ом, по ГОСТ 13268-88 допуск мощности +5/−10% даёт коридор 46-54 Ом. Отдельно меряют сопротивление изоляции между контактом и корпусом: ниже 1 МОм - значит влага уже внутри, восстановлению такой узел не подлежит.

Цена и сроки патронного ТЭНа на 1000 Вт

Цена патрона зависит от диаметра, длины и партии. Для Ø12 мм с длиной под нашу задачу (около 250 мм):

Партия	Цена патрона, ₽/шт
1 шт (замена)	10 600 - 11 600
от 10 шт	3 970 - 4 350

Цены при закупке от 10 шт. Точный расчёт - по чертежу или фото старого образца в день обращения. Герметичный блок под воду (сварка, уплотнение, фланец) в типовой калькулятор патронных ТЭН не входит и считается отдельно по эскизу бака.

Минимальная партия - 1 штука, срок изготовления 7-14 рабочих дней, отгрузка СДЭК или ПЭК по России и в Казахстан.

Что прислать для расчёта

Диаметр и глубину отверстия в блоке (или готовый блок, если он уже есть)
Мощность и напряжение (220 или 380 В)
Режим воды: стоячий бак или циркуляция насосом
Состав воды: питьевая, техническая, с щелочью или другими добавками
Фото вышедшего из строя патрона с линейкой, если меняете старый

Нужен патронный ТЭН на 1000 Вт под ваш бак?

Посчитаем диаметр, длину и площадь блока по вашим размерам. От 1 шт., изготовление 7-14 дней.

Оформить заказ

Частые вопросы

Можно ли ставить патронный ТЭН прямо в воду?

Нет, голый патрон не ставят в воду напрямую: узел выводов негерметичен, вода рано или поздно попадёт внутрь и даст пробой на корпус. Патрон вставляют в нержавеющий блок или гильзу, которая герметично встроена в бак, и вода контактирует с блоком, а не с самим нагревателем.

Какой диаметр патрона нужен для 1000 Вт?

Для 1000 Вт обычно берут один патрон Ø12 мм с активной зоной около 220 мм - это даёт нагрузку на оболочку около 12 Вт/см², что в пределах нормы для контактного нагрева металла. Диаметр патронов делаем от 4 до 32 мм под чертёж.

Какой должен быть блок под патрон для воды?

Контактная поверхность блока с водой должна быть не меньше 250 см² в стоячем баке (3-5 Вт/см² по ГОСТ 13268-88) и может быть сокращена примерно до 100 см² при принудительной циркуляции воды (8-12 Вт/см²).

Из какого материала делать блок и патрон для воды?

Для воды и пара - нержавеющая сталь AISI 304 (08Х18Н10). Для агрессивных растворов, щелочей или хлоридов - AISI 321 (08Х18Н10Т) или титан, в зависимости от состава среды.

Сколько стоит патронный ТЭН на 1000 Вт?

При заказе от 10 шт патрон Ø12 мм на 1000 Вт обходится в 3970-4350 ₽. При заказе 1 штуки на замену цена выше - около 10600-11600 ₽. Герметичный блок под воду считается отдельно по чертежу.

Как проверить патронный ТЭН на 1000 Вт мультиметром?

Сопротивление между контактами у исправного патрона на 1000 Вт при 220 В - 46-54 Ом (коридор по допуску мощности ГОСТ 13268-88). Отдельно проверяют сопротивление изоляции между контактом и корпусом - норма не менее 1 МОм.

Если у вас уже стоит голый патрон прямо в баке и пока держится - это вопрос времени, а не конструкции. Рано или поздно вода дойдёт до выводов через зазор у основания.
