Почему блок, а не один нагреватель на 3 кВт
Один патрон 12мм мощностью 3 кВт даст удельную нагрузку около 43 Вт/см² на активной зоне. Это уже граница допустимого для нагрева металла и почти наверняка вызовет перегрев в точке установки. Три патрона по 1 кВт размещают ту же мощность на втрое большей площади: нагрузка падает до 14-15 Вт/см² при активной зоне 150-185мм у каждого.
Кроме того, три параллельных нагревателя дают конструктивную гибкость: можно отключать один или два контактором, меняя мощность ступенями без замены элементов. Это удобно, когда процесс требует разных режимов: быстрый разогрев (все три) и поддержание температуры (один-два).

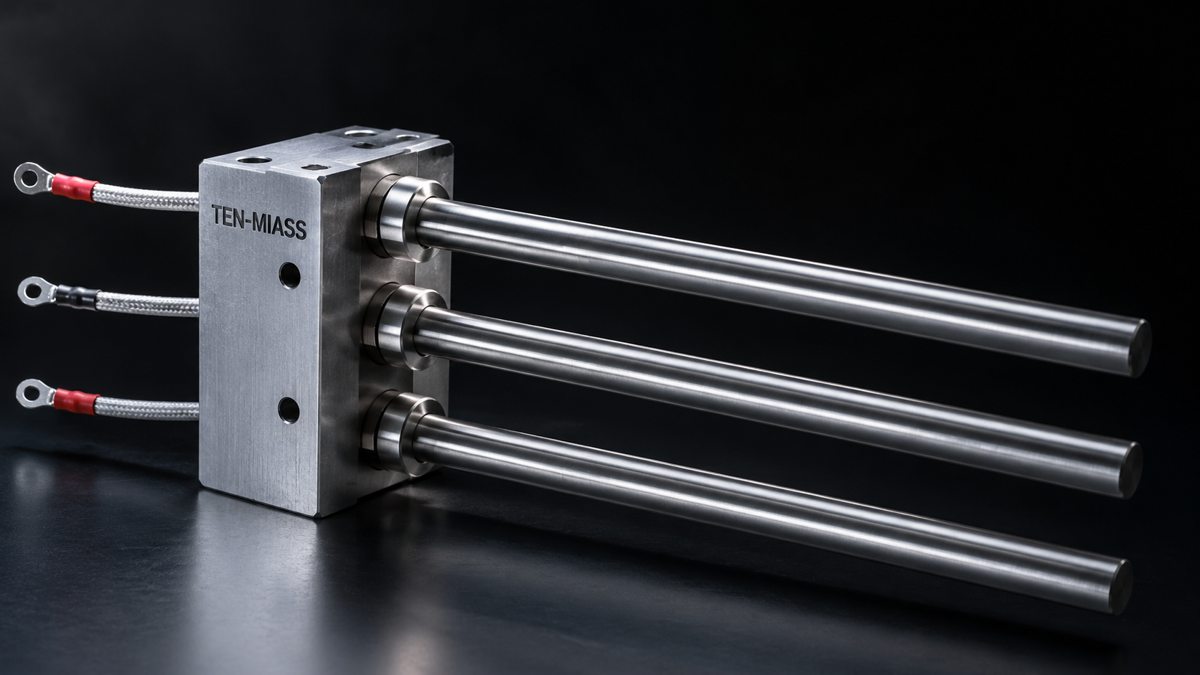

Конструкция блока
Корпус блока, как правило, делают из того же материала, что и нагреваемая деталь или оснастка: сталь 45, алюминиевый сплав Д16, чугун. В нём сверлятся три параллельных глухих отверстия диаметром 12H7 (или 12H8 при менее жёстких допусках). Патроны вставляются с тепловой пастой или небольшим натягом.
Главное требование к посадке: минимальный зазор между стенкой патрона и отверстием. Каждые 0,05 мм воздушного зазора дают дополнительное термическое сопротивление. При плохой посадке нагреватель перегревается изнутри, хотя корпус снаружи ещё не вышел на режим.
| Параметр | Значение | Примечание |
|---|---|---|
| Диаметр патрона | 12 мм | Стандартный картриджный размер |
| Длина патрона | 250 мм | Полная длина, включая холодный вывод |
| Активная зона | 150-185 мм | 60-75% от общей длины |
| Мощность, 1 шт. | 1 кВт (1000 Вт) | При 220В, R нагревателя = 48,4 Ом |
| Суммарная мощность блока | 3 кВт | Три патрона параллельно |
| Ток блока | 13,6 А | Автомат защиты на 16 А |
| Удельная нагрузка | ~14 Вт/см² | Подходит для нагрева металла |
| Рабочая температура объекта | до 88°C | Задана технологическим процессом |
| Материал оболочки | Ст. 10 / AISI 304 | Выбор зависит от среды |
Откуда берётся 88°C
Это не округлённая цифра. 88°C чаще всего встречается в трёх контекстах: пастеризация молока и сокосодержащих напитков (режим 85-90°C выдержки), нагрев парафина и воска для литья или свечного производства (температура плавления 60-80°C, заливка при 85-90°C), предварительный нагрев металлических деталей перед полимерным покрытием или склейкой эпоксидными составами.
Во всех этих случаях важно не перегреть сверх нужного. Поэтому 88°C обычно идёт в паре с термостатом или ПИД-регулятором с термопарой типа K, установленной в корпусе рядом с нагревателями, но не в самом отверстии патрона.
Материал оболочки: как выбрать
Оболочка патронного нагревателя 12мм изготавливается из трубки. Для нагрева металлической оснастки без контакта со средой достаточно стали 10 или 20 (дешевле, легче обрабатывается). Если патрон контактирует с маслом, воском, смолой или водным раствором, берётся нержавеющая сталь AISI 304. При работе в агрессивных средах (кислоты, хлорсодержащие составы) оптимальна AISI 321 с более высоким содержанием титана.
Выводы нагревателя могут быть в виде штырей под клеммники или проводов в силиконовой изоляции. Для температур среды до 200°C силиконовые выводы работают без проблем. При температуре пространства вокруг выводов выше 180-200°C нужна стекловолоконная изоляция или вынос выводов в холодную зону.
Что нужно для заказа
Обычно достаточно трёх вещей: чертёж посадочного паза (диаметр, глубина, допуски), требуемая температура нагреваемого объекта, материал корпуса, в который вставляются патроны. Если корпус изготавливаете сами, рекомендуем поле допуска H7 для плотной посадки с тепловой пастой или H6 для прессовой.
Если чертежа нет, опишите задачу: что греем, до какой температуры, в какой среде работает, какой материал корпуса. Уточним геометрию в переписке и предложим оптимальный вариант.
Изготовим блок патронных ТЭН под ваш корпус
Пришлите чертёж паза и требуемую температуру. Партия от 1 комплекта, срок 7-14 дней.
Оставить заявкуВопросы и ответы
Чем патронный ТЭН отличается от трубчатого?
Патронный вставляется в глухое отверстие и отдаёт тепло контактным способом через стенку. Трубчатый нагревает среду напрямую: жидкость, воздух, сыпучее. Для нагрева металлической оснастки патронный вариант эффективнее: потерь на конвекцию нет, тепловой путь короче.
Почему три патрона по 1 кВт, а не один на 3 кВт?
Один патрон 3 кВт в диаметре 12мм имел бы удельную нагрузку около 43 Вт/см². Это граница, за которой нагревательная спираль начинает деградировать. Три патрона по 1 кВт дают 14-15 Вт/см² каждый: длинный ресурс, равномерный прогрев, возможность ступенчатого отключения.
Как подключить три нагревателя к 220В?
Параллельно к однофазной сети. Суммарный ток 13,6 А. Линию защищают автоматом на 16 А, провода сечением 2,5 мм² с запасом. Если нужно управление, перед нагревателями ставится термостат или твёрдотельное реле под управлением ПИД-регулятора.
Какой материал оболочки взять для работы с воском или маслом?
Нержавеющая сталь AISI 304. Для корродирующих сред, хлорсодержащих жидкостей или кислот AISI 321 надёжнее. Обычная сталь 10 допустима только при нагреве через корпус без прямого контакта патрона со средой.
Нужен ли термостат для удержания 88°C?
Нагреватели температуру не ограничивают. Для удержания конкретного значения нужен термостат или ПИД-регулятор с датчиком в корпусе. Рекомендуем термопару K или термосопротивление PT100, установленное в отдельное отверстие рядом с нагревательными патронами.
Можно ли заказать один патрон для замены?
Да, партия от 1 штуки. Укажите диаметр, длину, мощность, напряжение и материал оболочки вышедшего из строя нагревателя. Если маркировки нет, пришлите фото с линейкой.
Что нужно прислать для оформления заказа?
Чертёж посадочного паза (диаметр, глубина, допуски), требуемая температура объекта, материал корпуса. Если чертежа нет, опишите задачу текстом. Уточним в переписке.
